电液连接器钢丝编织转lumb母头弯头_90度弯角

2针2孔钢丝编织橡胶护套连接器转lumb接头母头弯头是矿用电液控制系统连接器中直头版的弯角变型，lumb母头端为90度弯角设计，节省安装空间。我们上海科迎法电气生产的电液连接器采用矿用专用钢丝编织橡胶护套和蓝色电缆，防爆等级Exibl本安型，防护等级IP67，持有MA煤矿安全标志证书，是电液控制连接器系列中适应狭窄空间安装的型号。

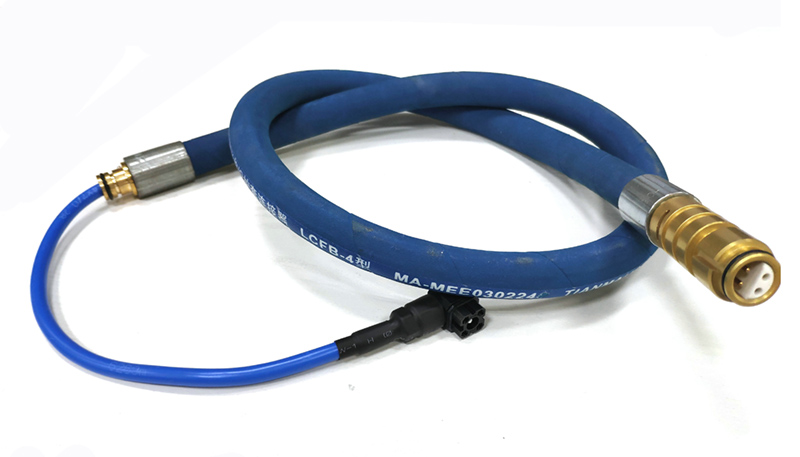

电液连接器钢丝编织转lumb母头弯头

一、产品概述

连接器一端为2针2孔钢丝编织预制软线接头，另一端为lumb母头弯头接头（90度弯角）。电缆为矿用专用钢丝编织橡胶护套蓝色电缆，长度2米、3米、4米、5米可选。兼容GLJ37（850）产品。芯位分布中1位蓝色、2位空、3位白色、4位棕色，带缺口朝外定位键。

弯头设计的优势在于当设备面板安装空间有限、电缆需要沿面板平行走线时，90度弯角避免电缆弯折半径过小导致电缆损伤。

二、技术参数

三、弯头与直头区别

直头版lumb母头沿电缆轴向伸出，适合面板后方有足够走线空间的安装位置。弯头版lumb母头沿电缆轴向90度弯角伸出，适合面板后方空间受限或电缆需要沿面板平行走线的安装位置。两者在电气性能和兼容性上完全相同，仅外形和走线方向不同。

四、订货型号

标准型号KYF-DY-J2K2ZT-L2M.GS.BU-DY-L0.5M-KYF12K5ZT（BST.DY007.07.01，电缆长度2米，兼容GLJ37，弯头版）和KYF-DY-J2K2ZT-L5M.GS.BU-DY-L0.5M-KYF12K5ZT（电缆长度5米，兼容GLJ37，弯头版）。安标号MIA200363，安标LCYVB-4，通过ISO9001质量体系认证。

五、应用场景

场景一 狭窄空间安装。支架阀块面板后方空间有限时，弯头电液连接器避免电缆直角弯折。

场景二 沿面板平行走线。电缆从面板侧面引出后沿面板平行走向下一设备，弯头设计自然引导电缆走向。

场景三 替换GLJ37弯头产品。原有使用GLJ37弯头矿用电液控制系统连接器的位置可直接替换。

如需矿用电液控制系统连接器选型或定制方案，请联系科迎法电气技术团队。我们同时提供太阳光模拟器等光电检测设备，服务工业自动化和检测领域。
