IO-Link是近几年工业传感器领域增长最快的通信技术。以前传感器只告诉PLC一个开关量信号（有/无物体），现在IO-Link传感器可以通过同一根线告诉PLC：检测到了什么物体、距离多远、信号强度多少、传感器是否需要清洁、温度是否正常。而实现这一切的物理接口，90%以上用的是M8连接器4芯规格。但IO-Link的接线和传统PNP/NPN传感器不一样——同样是M8 4芯连接器，针脚定义和信号含义完全不同，接错了IO-Link设备无法通信。我们上海科迎法生产M8连接器和IO-Link传感器配件多年，把IO-Link通信的接线方法和布线方案讲清楚。

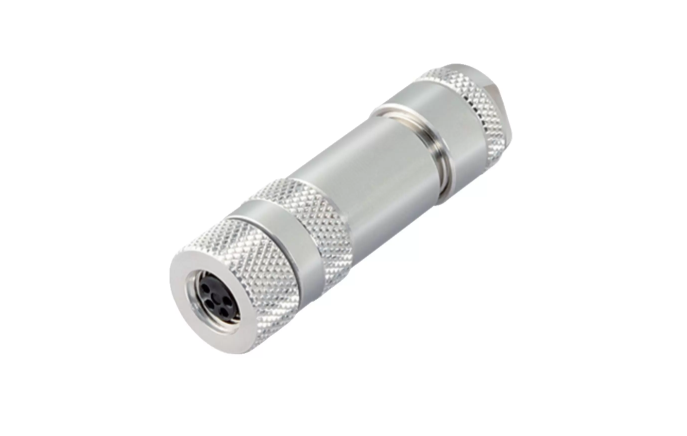

M8连接器IO-Link通信怎么接
IO-Link是什么？和传统传感器信号有什么区别
传统传感器（接近开关、光电开关）输出的是开关量信号：检测到物体时输出高电平（PNP型）或低电平（NPN型），PLC通过这个高低电平判断有没有物体。这种方式的局限是：PLC只知道"有"或"没有"，不知道更多细节。
IO-Link是一种点对点串行通信协议（IEC 61131-9标准），在传感器和PLC之间建立数字通信通道。通过这个通道，传感器可以传输：
- 过程数据：实时测量值（距离、温度、压力等），刷新周期最快0.4ms
- 参数数据：传感器配置参数（量程、滤波、灵敏度等），可在线读写
- 诊断数据：传感器状态（温度报警、短路故障、清洁提醒等）
IO-Link最大的好处是：一根标准的M8 4芯电缆，同时传输供电和数字信号，不需要额外的通信线缆。传感器端和PLC端的物理接口还是大家熟悉的M8连接器，但通信能力从"一个开关量"升级到了"完整的数据流"。
M8 4芯连接器的IO-Link引脚定义
IO-Link使用M8 4芯A编码连接器，但引脚定义和传统4芯传感器不同：
IO-Link模式引脚定义：
- 1号针：电源正极（L+，24V DC）
- 2号针：IO-Link通信线（C/Q，数字信号）
- 3号针：电源负极（L-，0V）
- 4号针：IO-Link通信线（专用功能脚）
关键区别在第2号针：
- 传统PNP传感器：2号针是信号输出（OUT），输出24V高电平
- IO-Link传感器：2号针是通信线（C/Q），传输数字信号
这意味着：同一个M8 4芯连接器，在传统模式和IO-Link模式下，2号针的功能完全不同。传感器通常支持两种模式自动切换——如果PLC端是IO-Link主站，传感器自动切换到IO-Link模式；如果PLC端是普通输入模块，传感器退回到传统PNP/NPN输出模式。这种兼容设计让你可以逐步升级，不需要一次性更换所有传感器。
IO-Link的三种接线模式
模式一：标准IO-Link接线（最常用）
传感器 → M8 4芯电缆 → IO-Link主站模块 → 工业以太网 → PLC
接线方式：
- 传感器端：M8 4芯公头
- 主站端：M8 4芯母头
- 1号针接24V+，3号针接0V，2号针接IO-Link通信，4号针接功能脚
这是标准的IO-Link拓扑，每个传感器通过一根M8 4芯电缆连接到IO-Link主站模块的一个端口。主站模块通常有4口、8口或16口，每个端口可以接一个IO-Link传感器。
模式二：IO-Link通过分线盒接线
传感器 → M8 4芯短缆 → M8分线盒 → 多芯总缆 → IO-Link主站 → PLC
当传感器数量多且分布集中时，用M8分线盒可以大幅简化布线。8端口M8分线盒（如KYF8K-M8-K4-PNP-L3M.YE）可以集中8个IO-Link传感器的信号，通过一根总缆接入IO-Link主站。注意：IO-Link分线盒必须选4孔（K4）规格，3孔（K3）分线盒没有第4号功能脚，不支持IO-Link通信。
模式三：IO-Link混合模式
部分传感器端口走IO-Link，部分端口走传统PNP/NPN信号。这种混合模式适合产线逐步升级的场景——先在关键工位部署IO-Link传感器，其他工位暂时保留传统传感器，后续按需升级。IO-Link主站模块的每个端口都支持自动识别传感器类型，不需要手动配置。
IO-Link传感器的选型要点
要点一：确认传感器支持IO-Link
不是所有M8 4芯传感器都支持IO-Link。购买传感器时要确认产品规格书中标注"IO-Link"或"符合IEC 61131-9"。支持IO-Link的传感器通常比同型号的传统传感器贵10%~30%，但功能远不止多了一个通信口——参数可远程配置、诊断数据可远程读取，这些功能在传统传感器上需要额外硬件才能实现。
要点二：M8连接器选4芯还是3芯
IO-Link必须用4芯M8连接器。3芯M8连接器只有电源正、电源负、信号输出三根线，没有第4号功能脚，无法支持IO-Link的双向通信。如果现有产线用的是3芯M8连接器，升级IO-Link时必须连同连接器一起更换为4芯。
选型时注意M8连接器的型号命名：科迎法M8连接器型号中，4芯规格的芯数代码为4（如KYF84JZ/M8-O-Q），3芯规格的芯数代码为3（如KYF83JZ/M8-O-Q）。
要点三：电缆长度和屏蔽
IO-Link通信的电缆长度建议不超过20米。超过20米后信号衰减可能导致通信错误率上升。IO-Link标准规定最大通信速率COM3为230.4 kbps，在这个速率下20米电缆是安全可靠的。
电缆屏蔽：IO-Link不需要专用屏蔽电缆，标准M8传感器电缆（PVC或PUR护套）即可。但如果IO-Link传感器靠近变频器或伺服驱动器等强干扰源，建议选屏蔽型M8连接器（金属壳体型号），并在主站端单端接地。
要点四：防护等级
IO-Link传感器通常部署在工业现场，M8连接器的防护等级至少IP67。如果环境有油污、切削液或户外雨水，选IP67的M8连接器即可；如果需要高压水枪清洗（食品饮料行业），选IP69K规格。
IO-Link布线的实际案例
我们给一个汽车零部件厂做产线升级时，把原来12个接近开关从传统PNP接线升级为IO-Link方案：
改造前：12个传感器，每个用一根3芯M8电缆拉到PLC输入模块，共12根电缆，线束混乱，故障定位困难。传感器只能告诉PLC"有/无"，调试时需要到现场调整灵敏度。
改造后：12个传感器各用一根4芯M8短缆（2米）接入2个8端口M8分线盒（KYF8K-M8-K4-PNP-L3M.YE），分线盒总缆接入IO-Link主站模块，主站通过PROFINET连接PLC。布线量从12根长缆减少到2根总缆，线束整洁度大幅提升。传感器参数可以在PLC上远程配置，不需要到现场调旋钮。诊断数据自动上报，传感器故障前就能预警。
这个案例的关键选型：
- M8连接器：4芯A编码，KYF84JZ/M8-O-Q（焊线型）
- 分线盒：KYF8K-M8-K4-PNP-L3M.YE（4孔，支持IO-Link）
- 电缆：4芯PUR电缆，外径5mm，配M8密封圈
IO-Link接线常见错误
错误一：用3芯M8连接器接IO-Link传感器。3芯连接器缺少第4号功能脚，IO-Link传感器检测不到通信线，会退回到传统PNP输出模式。此时传感器能工作但没有IO-Link通信功能，PLC收不到过程数据和诊断数据。必须换4芯连接器。
错误二：IO-Link主站和传感器端口类型不匹配。IO-Link主站的端口分Class A和Class B两种。Class A端口（最常见）的引脚定义和标准M8 4芯一致，1号针24V+、3号针0V、4号针功能脚。Class B端口的1号针和2号针用于额外供电（如执行器供电），接线方式不同。选型时要确认主站端口类型和传感器匹配。
错误三：电缆过长导致通信中断。IO-Link在COM3速率（230.4 kbps）下，电缆长度超过20米后信号质量恶化，可能出现间歇性通信中断。这种故障表现为IO-Link主站偶发报"传感器离线"告警，但检查传感器发现工作正常。解决方法是把电缆长度控制在20米以内，或降低通信速率到COM2（38.4 kbps，支持更长电缆）。
错误四：混用PNP和IO-Link传感器在同一分线盒上。一个分线盒上的所有传感器应该统一为PNP型或NPN型，不能混用。如果分线盒型号是PNP型（如KYF8K-M8-K4-PNP），接NPN传感器会导致信号逻辑反转，PLC读到错误状态。IO-Link传感器不区分PNP/NPN（因为走数字通信），但分线盒仍需匹配传感器的供电类型。
IO-Link的未来趋势
IO-Link正在从高端应用向通用应用普及。2026年新建的自动化产线中，IO-Link传感器的占比已经超过40%，预计未来3年内将超过60%。原因很简单：IO-Link传感器的成本在下降，和传统传感器的价差缩小到10%~20%，但带来的远程诊断、参数配置、线束简化等好处远超这个成本差异。
如果你在规划新产线或升级现有产线，建议传感器接口直接选M8 4芯IO-Link方案。即使目前PLC不支持IO-Link，4芯M8连接器也向下兼容传统PNP/NPN接线，未来升级IO-Link时只需要在PLC端增加IO-Link主站模块，传感器和线缆不用换。我们上海科迎法的M8连接器产品线覆盖3芯和4芯全规格，分线盒产品线提供4孔IO-Link兼容型号，可以一次性配齐IO-Link布线所需的全套连接器件。同时我们的M12连接器产品也支持IO-Link应用，在需要更高防护等级或更大电流的场合可以作为M8的升级选项。
