上海科迎法电气在太阳光模拟器定制过程中，经常遇到光伏组件厂和第三方检测机构咨询大面积太阳仿真器的选型问题。光伏组件老练测试要求光源覆盖整块组件（1.2m×2.4m甚至更大），这对太阳仿真器的光束面积、均匀度和功率密度提出了极高要求。本文从组件老练测试标准出发，分析大面积太阳仿真器的关键参数和选型要点。
大面积太阳仿真器选型与光伏组件老练测试方法解析
一、光伏组件老练测试对光源面积的要求
光伏组件老练测试（IEC 61215中光老练预处理）要求组件在1000W/m²辐照度下连续照射，光照面积必须覆盖组件整个有效区域。标准组件尺寸约1.0m×2.0m，大尺寸组件可达1.3m×2.4m。
常见的光源面积规格与组件匹配关系如下：
| 光源有效面积 | 适用组件尺寸 | 测试场景 |
|---|---|---|
| 156mm×156mm | 单片电池 | 电池效率测试 |
| 210mm×210mm | 大尺寸电池片 | 电池片研发 |
| 400mm×400mm | 小型组件 / 叠瓦 | 叠瓦组件测试 |
| 1.0m×1.0m | 小型组件 | 组件研发验证 |
| 1.3m×2.4m | 标准 / 大尺寸组件 | 组件老练 / 认证测试 |
大面积太阳仿真器的核心难点不在于光源本身，而在于大面积范围内的辐照均匀度控制。
二、辐照均匀度等级对大面积测试的影响
IEC 60904-9将辐照均匀度分为A级（≤2%）、B级（≤5%）、C级（≤10%）。大面积光源要达到A级均匀度比小面积光源困难得多。
影响大面积均匀度的主要因素：
第一，光源的束散角。短弧氙灯通过光学系统准直后，距离越远光束发散越严重，边缘辐照度衰减明显。对于2m以上的照射距离，边缘和中心的辐照度差异可达5%-8%。
第二，积分球或混光棒的设计。大面积太阳仿真器通常使用积分球或 kaleidoscope 混光棒来均匀化光束。混光棒的长度和截面比例直接影响输出面的均匀度，设计不当会出现条纹状不均匀。

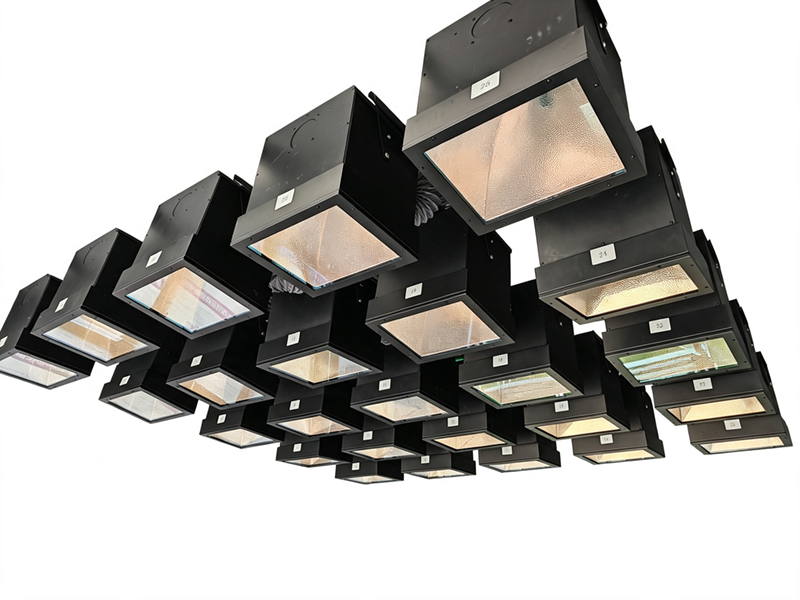

第三，多灯阵列的拼接。大面积仿真器可能需要2-4盏氙灯组合照射，灯与灯之间的重叠区域容易产生过曝或欠曝，需要精密的机械定位和光学设计。
实际选型时，建议要求供应商提供有效照射面积和均匀度测试报告，不能只看标称面积。
三、大面积太阳仿真器功率密度与散热
1000W/m²的辐照度对应到2m×3m面积上，光源总功率需要6kW以上。考虑光学效率（约60%-70%），实际氙灯功率需要8-10kW。
大功率带来的散热问题：
| 功率等级 | 散热方式 | 噪音水平 | 维护周期 |
|---|---|---|---|
| 1kW 以下 | 自然风冷 | 低 | 灯管 500h |
| 1-3kW | 强制风冷 | 中 | 灯管 500-800h |
| 3-6kW | 强制风冷 + 辅助水冷 | 较高 | 灯管 800-1000h |
| 6kW 以上 | 水冷为主 | 低 | 灯管 1000-1500h |
6kW以上的大面积仿真器建议选择水冷方案。水冷系统虽然初期安装复杂，但运行稳定、噪音低、灯管寿命更长。
四、大面积太阳仿真器选型清单
选型时需要逐项确认以下参数：
1. 有效照射面积：确认是"有效均匀面积"还是"最大照射面积"，两者差距可达30%
2. 均匀度等级：要求供应商提供实际测量数据，而非标称值
3. 辐照度范围：是否可在200-1200W/m²范围内连续调节
4. 光谱匹配等级：大面积光源由于多灯组合，光谱匹配可能比单灯差
5. 准直度：对于组件测试，半角应小于5度
6. 灯管寿命和更换成本：大面积灯管价格更高
7. 散热方式与安装条件：水冷需要配套冷却水循环系统
8. 安全防护：大功率设备需要门禁联锁、急停按钮、紫外防护罩
五、典型应用场景对比
光伏组件厂的日常老练测试通常使用稳态大面积仿真器，照射时间为50-75小时（IEC 61215要求），对光源稳定性要求极高。第三方认证机构进行初始测试和认证测试时，要求AAA级大面积仿真器。研发机构进行新组件开发时，可能需要局部高辐照度测试（2000-5000W/m²），用于加速老化试验。
不同场景下的选型建议：
组件厂量产线：选择1.3m×2.4m照射面积、B级均匀度、稳态光源，重点考虑灯管寿命和维护便捷性。
认证检测机构：选择AAA级、1.3m×2.4m以上、带光谱测量和均匀度校准功能的高端机型。
研发实验室：根据研发方向选择，如果是叠瓦或切片组件，可选择中等面积（400mm×400mm）的高均匀度光源；如果需要加速老化，可选择高功率密度局部照射光源。
上海科迎法电气建议在采购前要求供应商提供现场试照射服务，使用实际组件进行均匀度验证，确保满足测试标准要求。
