太阳光模拟器准直度什么标准？光束发散角与半角参数对电池测试的影响

上海科迎法电气在太阳光模拟器定制服务中，经常被研发人员问到准直度的问题。准直度是太阳光模拟器的一个重要但容易被忽视的参数，它直接影响光伏电池的I-V测试精度、特别是对聚光型电池和高效率电池的测试结果影响显著。本文从准直度的定义出发，分析其测试影响和选型要点。



自然太阳光以约0.27度的半角照射地球表面（因为太阳距地球约1.5亿公里，太阳直径约139万公里，几何半角约0.27度）。这意味着自然太阳光几乎是完全平行的。



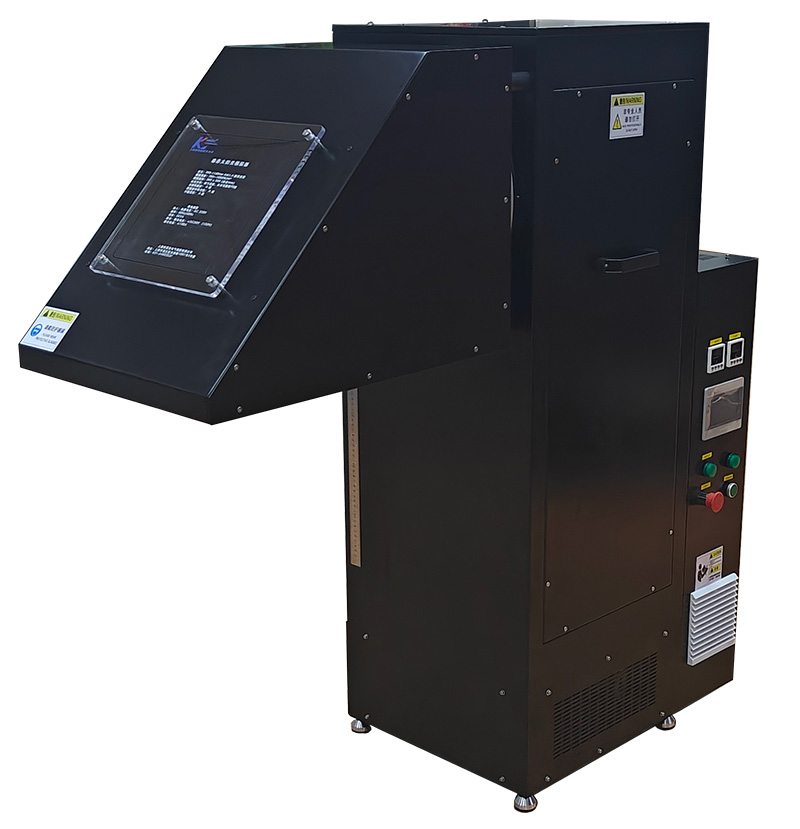

准直太阳光模拟器的准直度通常用以下参数描述：



参数	定义	自然太阳光	仿真器典型值
半角	光束发散锥角的一半	0.27°	1°-5°
准直度比	照射面上接收到的直射光占比	~100%	95%-99.8%
光束发散角	全锥角	0.54°	2°-10°



AAA级太阳光模拟器要求半角不超过5度，但实际应用中，特别是聚光电池测试，需要半角小于1度。





准直度不足对电池测试的影响主要体现在三个方面：



第一，入射角度导致的反射损失。光束以非垂直角度入射时，电池表面反射率增加。对于标准光伏电池，5度入射角的反射损失约0.3%，10度约1.2%，20度可达3%以上。大面积组件测试时，如果准直度差，组件边缘的入射角可能超过15度，导致测量效率偏低。



第二，聚光电池的焦点偏移。聚光型光伏电池（CPV）使用透镜聚光，要求入射光平行度接近自然太阳光。如果仿真器半角大于1度，透镜焦点会扩散，实际聚光比降低，测试结果无法反映真实聚光性能。



第三，角度分布对薄膜电池的影响。薄膜电池（如CIGS、CdTe）的光谱响应与入射角度相关，大面积光源的非准直光束会导致不同位置的入射角度分布不同，测试结果出现偏差。





常见的准直度测量方法有两种：



方法一：孔径法。在照射面上放置一个开有小孔（直径1-5mm）的遮光板，小孔后方放置功率计。改变小孔与遮光板的距离（如10cm、20cm、30cm），测量不同距离下的光功率。如果光束完全准直，不同距离的功率不变；如果有发散，功率随距离增加而衰减。通过衰减率可计算半角。



方法二：相机成像法。在照射面上放置白色漫反射板，用CCD相机在远距离（1-2m外）拍摄光斑。通过分析光斑边缘的强度分布，拟合出光束的发散角度。



实际校准中，建议使用孔径法，因为其测量精度更高，且可以直接得到半角数值。





测试场景	半角要求	原因
标准硅电池 I-V 测试	≤5°	反射损失可接受
大面积组件测试	≤3°	边缘角度累积效应
聚光电池测试	≤1°	透镜焦点精度要求
航天电池测试	≤0.5°	太空环境近似完全平行光
材料光老化试验	≤10°	对准直度不敏感
传感器标定	≤2°	标定精度要求





太阳光模拟器的准直度主要由光学系统决定。常见的光学结构：



第一种，透镜准直系统。在光源后方放置大口径非球面透镜，将发散光准直。优点是结构简单，缺点是大口径透镜加工困难，且透镜本身会引起色差，影响光谱匹配度。



第二种，反射式准直系统。使用抛物面反射镜准直光束。优点是无色差，缺点是离轴反射会引起像差，需要精确的光源定位。



第三种，积分球+准直窗口。积分球输出的光通过准直窗口输出。优点是均匀度好，缺点是准直度较低，半角通常在5-10度。



科迎法电气建议：如果测试对象是标准硅电池或薄膜电池，半角5度以内的仿真器即可满足要求；如果测试聚光电池或航天电池，必须选择半角1度以内的专用准直仿真器，并在验收时实际测量准直度。





验收太阳光模拟器时，准直度检验容易被忽略。建议在验收文件中加入以下检验项目：



1. 半角实测数据：要求供应商提供孔径法测量数据，而非光学设计理论值

2. 边缘准直度：大面积光源边缘的半角通常比中心大，需分别测量中心和四角

3. 长期稳定性：准直系统对焦是否稳定，灯管更换后是否需要重新校准

4. 准直系统清洁：反射镜或透镜污染会降低准直度，确认清洁维护周期



上海科迎法电气提供准直度定制服务，可根据测试需求设计不同半角的光学系统，确保满足各类电池测试标准要求。
