随着新能源汽车保有量快速增长，充电系统作为整车能量补给的核心环节，其连接器的可靠性直接影响充电安全与效率。上海科迎法电气是专业的新能源汽车连接器与线束生产厂家，为车企和充电设备企业提供充电连接器、高压连接器及线束的定制服务，本文从接口类型、技术要求和选型要点三个层面解析充电连接器的选型方法。
新能源汽车充电连接器的类型与相关标准
充电系统的连接器按位置分为两类：一类是车辆与充电设施之间的充电接口，即充电枪与充电座，执行国家标准GB/T 20234系列；另一类是车内高压配电回路中的高压连接器，连接电池包、电机控制器、车载充电机、PTC等部件。
国标充电接口的物理标准
GB/T 20234系列规定了交流（慢充）和直流（快充）两种接口的物理尺寸、针位定义、锁止方式和安全要求。交流接口7芯，直流接口9芯，两者不兼容。
车内高压连接器的企业标准现状
车内高压连接器目前没有统一国标，主流车企形成了各自的连接器平台（如德系4mm/6mm/12mm系列、日系KET/矢崎平台），行业内部分通用型号可跨车企使用。
国标充电接口按电流类型分为：
1. 交流充电接口（慢充）：常用7芯，额定电流分16A、32A等规格；
2. 直流充电接口（快充）：9芯，包含直流正负极、低压辅助与通信针，额定电流可达250A及以上。
车内高压连接器目前行业以企业标准和德系、美系主流车企的连接器平台为主，选型时需要根据整车高压架构图确定各回路的电压等级、载流需求和安装位置。
充电连接器的核心技术要求
充电连接器工作在高压大电流场景，技术要求远高于普通低压连接器：
| 技术要求 | 具体指标 | 说明 |
|---|---|---|
| 电压等级 | 600V/800V/1000V | 800V 平台车型对绝缘与爬电距离要求更高，绝缘件、空气间隙设计要求提升 |
| 载流能力 | 16A-250A | 取决于接触件规格、截面积以及整体散热设计，持续大电流需配套冷却方案 |
| 温升要求 | 端子温升≤50K | 大电流连续充电工况下的核心指标，温升超标会加速老化、带来安全风险 |
| 防护等级 | 插合后 IP54-IP67 | 户外充电场景优先 IP67，满足防雨防尘、短时浸水防护 |
| 机械寿命 | 插拔≥10000 次 | 充电桩、车端充电接口高频使用场景，对接触件耐磨性能要求更高 |
| 材料阻燃 | UL94 V-0 | 高压安全的基本要求，遇火自熄，抑制火焰蔓延 |
800V高压平台的特殊要求
800V平台电压更高，绝缘材料的耐压等级、爬电距离和电气间隙需按更高标准设计验证，接触件和密封结构也需要经过1000V级别耐压测试。
端子温升的控制方法
大电流下端子温升超标是充电安全的最大隐患。控制方法包括：选用高导电率铜合金、优化接触面积、增加散热翅片、控制接触电阻在0.1mΩ以内。
其中温升是充电连接器最容易出问题的指标，接触电阻偏大、端子压接不良都会导致充电过程中局部过热，严重的会烧蚀端子甚至引发事故，因此端子材质与压接工艺是质量控制的重点。
材质与工艺：决定寿命与安全的关键细节
接触件与屏蔽结构的设计要点
接触件采用铜合金基材镀银或镀镍，兼顾导电性与插拔耐磨性；高压回路需要360度电磁屏蔽设计，屏蔽层与壳体搭接电阻≤2.5mΩ，防止电磁干扰整车控制系统。
高压互锁（HVIL）与安全设计
带高压互锁回路的连接器能在拔插过程中先断开控制信号、再断开高压回路，防止带载拔插产生电弧。HVIL回路必须采用独立的低压针，不能与高压回路共用。
1. 接触件：采用铜合金基材镀银或镀镍，兼顾导电性与插拔耐磨性；
2. 屏蔽结构：高压回路需要360度电磁屏蔽设计，屏蔽层与壳体的搭接电阻需严格控制，防止电磁干扰整车控制系统；
3. 密封设计：采用多重硅胶密封圈，插合状态与防尘帽盖合状态都要满足防护要求；
4. 高压互锁（HVIL）：带高压互锁回路的连接器能在拔插过程中先断开控制信号、再断开高压回路，防止带载拔插产生电弧；
5. 线束压接：高压线束与端子的压接必须使用专用压接模具并做拉力与截面检测，压接质量决定整条回路的可靠性。
上海科迎法在新能源汽车高压线束与连接器的生产中，执行端子压接截面分析、拉力测试、气密性测试等全流程检验，确保每个批次产品的一致性。
典型应用场景与配套产品
充电桩企业与场站运营

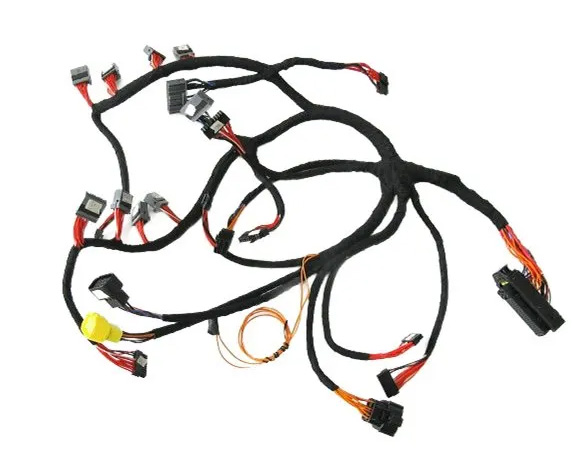

交流/直流充电枪线束总成，是充电桩的核心部件。科迎法可按客户提供的枪头型号定制线束长度、端子规格和屏蔽要求，支持小批量试产到量产交付。
整车厂与改装企业

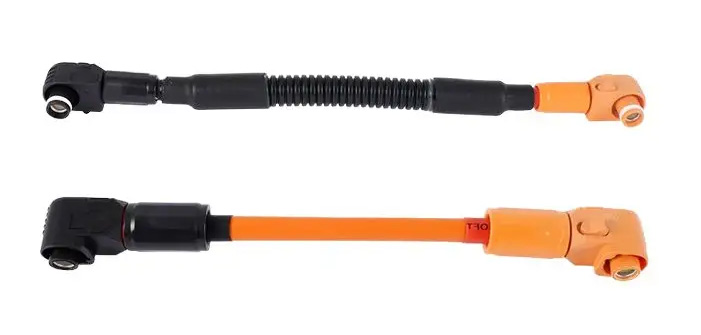

车内高压配电回路连接器与线束，连接电池包、电机控制器、OBC、PTC等高压部件。需按整车高压架构图提供配套方案。
1. 充电桩企业与场站运营：交流/直流充电枪线束总成；
2. 整车厂与改装企业：车内高压配电回路连接器与线束；
3. 电池包企业：电池包对外的高压接口连接器；
4. 配套产品：新能源汽车通讯线束、控制电机线束、充电插座、高压互锁连接器等。
选择厂家时建议优先考虑能提供"连接器+线束"成套供货能力的供应商，减少中间环节的匹配风险，出现问题时也有明确的责任界面。
充电连接器选型五步法
1. 明确电压平台：400V还是800V平台，确定连接器的电压等级与爬电距离要求；
2. 计算载流需求：按最大充电电流的1.2倍左右预留裕量选择接触件规格；
3. 确认安装方式：面板安装、穿墙式还是线对线对接，选定法兰与锁紧结构；
4. 核对防护与认证：户外场景必须IP54以上，确认产品有相应检测报告；
5. 评估定制需求：针位定义、线径、长度、屏蔽要求按实际图纸定制，提供规格书给厂家评估。
结语：充电连接器选型要以"电压平台+载流+温升+防护+互锁"为主线，安全指标宁高不低。科迎法电气拥有新能源汽车线束生产线和完善的检测体系，支持从打样到批量交付的全流程定制服务，欢迎整车与充电设备企业来上海工厂实地考察。
常见问题解答
问：交流充电口和直流充电口可以共用一个连接器吗？
答：国标体系中交流和直流接口是分开的两套标准，物理尺寸和针位定义都不同，不能共用。有些车型配备两个接口分别对应交流和直流充电。
问：高压连接器为什么要带高压互锁功能？
答：高压互锁可以在插拔过程中先切断控制信号，确保高压回路在断开前不带载，避免产生电弧烧蚀端子，是整车高压安全设计的重要环节。
问：充电连接器的插拔寿命是多少？
答：一般要求10000次以上插拔，公共充电桩因使用频率高，建议选择机械寿命更高的产品，具体指标以产品规格书为准。
问：800V平台对连接器有什么特殊要求？
答：800V平台电压更高，对绝缘材料的耐压等级、爬电距离和电气间隙要求更严，接触件和密封结构也需要按更高电压等级设计验证。
问：可以按整车厂图纸定制线束总成吗？
答：可以。上海科迎法支持按客户提供的技术图纸或规格书定制新能源汽车高压线束与连接器总成，提供打样、测试到批量生产的服务。
问：供货周期一般多长？
答：标准品现货或短周期供货；定制产品打样一般1-2周，批量交期根据数量和工艺确认，具体以项目评估为准。
