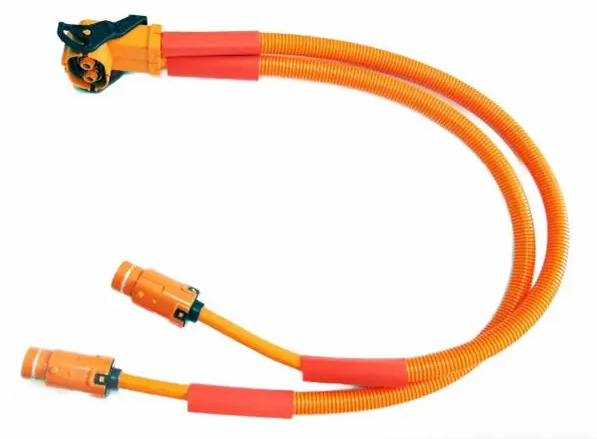

新能源汽车整车的"神经中枢"是通讯网络：BMS与VCU之间、VCU与电机控制器之间、域控制器与各执行节点之间，全部依靠通讯线束传输指令和数据。通讯线束一旦受干扰出错，轻则故障码频发，重则动力失控。上海科迎法电气是专业的新能源汽车线束生产厂家，为整车厂和Tier1供应商提供通讯线束定制服务，本文解析通讯线束的屏蔽设计、工艺要求和定制流程。
新能源汽车通讯线束的构成与整车网络架构
整车通讯网络的层级结构
现代新能源汽车的通讯网络一般分为三层：动力层CAN（BMS、MCU、OBC之间，500kbps）、车身层CAN/LIN（BCM、车门、灯光等，100-500kbps）、信息层车载以太网（智驾域、座舱域之间，100BASE-T1/1000BASE-T1）。不同层级的线束在屏蔽、线径、接插件选型上有明确差异。
通讯线束与低压线束的区别
通讯线束传输的是高频微弱信号，核心矛盾是抗干扰；传统低压线束传输的是电源和大电流，核心矛盾是压降和温升。因此通讯线束对屏蔽完整性、双绞节距、特性阻抗的要求远高于普通线束，加工工艺也完全不同。
屏蔽设计与EMC要求
屏蔽层的典型结构
车用通讯线缆标准结构为：信号双绞线+铝箔屏蔽+镀锡铜编织屏蔽（覆盖率≥85%）+PVC或XLPE护套。双绞本身可抵消差模干扰，铝箔屏蔽隔离高频辐射干扰，编织屏蔽提供低阻抗接地通路，三层结构缺一不可。
屏蔽层接地与搭接电阻要求
屏蔽层必须360°环接至连接器金属壳体，不允许"猪尾式"（pigtail）单点引出接地，否则高频屏蔽效果大幅下降。整车EMC标准（如CISPR 25、GB/T 18655）对屏蔽搭接电阻有明确要求，常规要求搭接电阻≤5mΩ，科迎法产线对每批次线束进行屏蔽搭接电阻抽检并保留记录。
线束加工工艺的关键控制点
端子压接与全尺寸检验
通讯线束端子压接需使用压接高度标定的专用模具，压接后进行截面分析和拉力测试。科迎法执行"首件全检+批次巡检"制度：压接截面无芯线断裂、无绝缘压入导体区，拉力值满足标准要求方可流入下工序。
双绞节距与阻抗一致性控制
CAN双绞线节距通常为20-25mm，车载以太网线缆对特性阻抗（100Ω±15%）有严格要求，剥线长度、扭绞松紧都会影响阻抗。以太网线束加工要求使用专用护套和模具，避免过定位损伤屏蔽层。
通讯线束定制流程与供应商评估
按图定制的标准流程
客户提供线束图纸或3D数据→工程评审（可制造性分析、DFM反馈）→打样（1-2周）→样品测试验证（导通、屏蔽、耐压、EMC预测试）→小批量试产→批量交付。科迎法支持从单根样件到年产数万条的批量交付。
选择线束供应商的评估要点
1. 是否具备车规质量体系（IATF 16949认证）；
2. 屏蔽线加工能力（360°环接工艺、屏蔽压接模具）；
3. 检测能力（导通测试、截面分析、屏蔽电阻测试）；
4. 同类项目交付案例；
5. 变更响应速度和异常处理机制。
结语：新能源汽车通讯线束是整车电子系统的神经网络，屏蔽完整性和工艺一致性决定了整车的通讯可靠性。科迎法电气位于上海松江，具备IATF 16949体系和完善的屏蔽线加工检测能力，支持CAN、LIN、车载以太网线束的打样与批量定制，欢迎整车厂和Tier1客户来厂审核。
常见问题解答
问：CAN线束和以太网线束可以混用吗？
答：不能。两者阻抗、屏蔽结构、连接器完全不同，CAN为120Ω差分双绞，以太网为100Ω四绞对，混用会导致通讯失败。
问：通讯线束的屏蔽层必须两端接地吗？
答：车用场景原则上要求两端360°环接接地。单端接地仅在极少数低速LIN应用中出现，动力CAN和以太网线束必须双端环接。
问：线束打样需要提供什么资料？
答：需要线束图纸（含线径、颜色、长度、端子型号）或3D数模、连接器型号清单、端接要求。资料齐全后1-2周可交付样件。
问：小批量试产最小多少条起做？
答：打样阶段可做1-10条，小批量试产一般50-100条起，批量按项目排产。具体以产品复杂度评估为准。
问：线束如何保证EMC测试通过？
答：科迎法从屏蔽结构、双绞节距、搭接电阻三个环节控制，并可配合客户做EMC预测试。整车的正式EMC认证由整车厂在电磁暗室完成，线束供应商需提供屏蔽完整性数据支持。
问：可以按整车厂标准做来料检验吗？
答：可以。科迎法支持按客户检验规范执行来料、过程和出货检验，检验报告随货交付，并接受客户现场审核。
