汽车HUD抬头显示器在夜间和阴天使用效果很好，但在强烈阳光直射下图像可能看不清，甚至出现重影和色偏。这个现象叫阳光倒灌——阳光从前方直射进入HUD光学系统，在反射镜和显示屏之间多次反射，干扰正常显示图像。车企在HUD量产前必须做阳光倒灌实验验证，这就需要用到阳光倒灌模拟器。我们上海科迎法电气为车企提供阳光倒灌测试用太阳光模拟器，本文从HUD测试工程师的角度讲清楚阳光倒灌模拟器怎么选、怎么用、评估标准是什么。
汽车HUD抬头显示器阳光倒灌模拟器实验方法和评估标准
一、什么是阳光倒灌
阳光倒灌是外部强光直射进入HUD光学系统后干扰图像显示的现象。
HUD工作原理。HUD系统由光源（LED或激光）、显示屏（TFT或DMD）、中继透镜组、自由曲面反射镜和挡风玻璃组成。光源照亮显示屏产生图像，图像经中继透镜放大校正后投射到自由曲面反射镜，反射镜将图像投射到挡风玻璃上，驾驶员看到挡风玻璃上的虚像。
阳光倒灌路径。太阳光从车辆前方穿过挡风玻璃进入HUD光学系统。阳光照射到自由曲面反射镜后反射到中继透镜组，在中继透镜组各透镜表面多次反射，部分光线返回到显示屏表面照射显示屏。显示屏在自身显示图像的同时被阳光照射，阳光亮度可能远超显示屏亮度，导致驾驶员看到的图像被阳光淹没。
阳光倒灌的影响。轻则图像对比度下降、颜色失真、边缘模糊。重则图像完全不可见，驾驶员无法读取车速和导航信息。高速行驶中HUD信息突然不可见有安全隐患。
二、阳光倒灌模拟器的工作原理

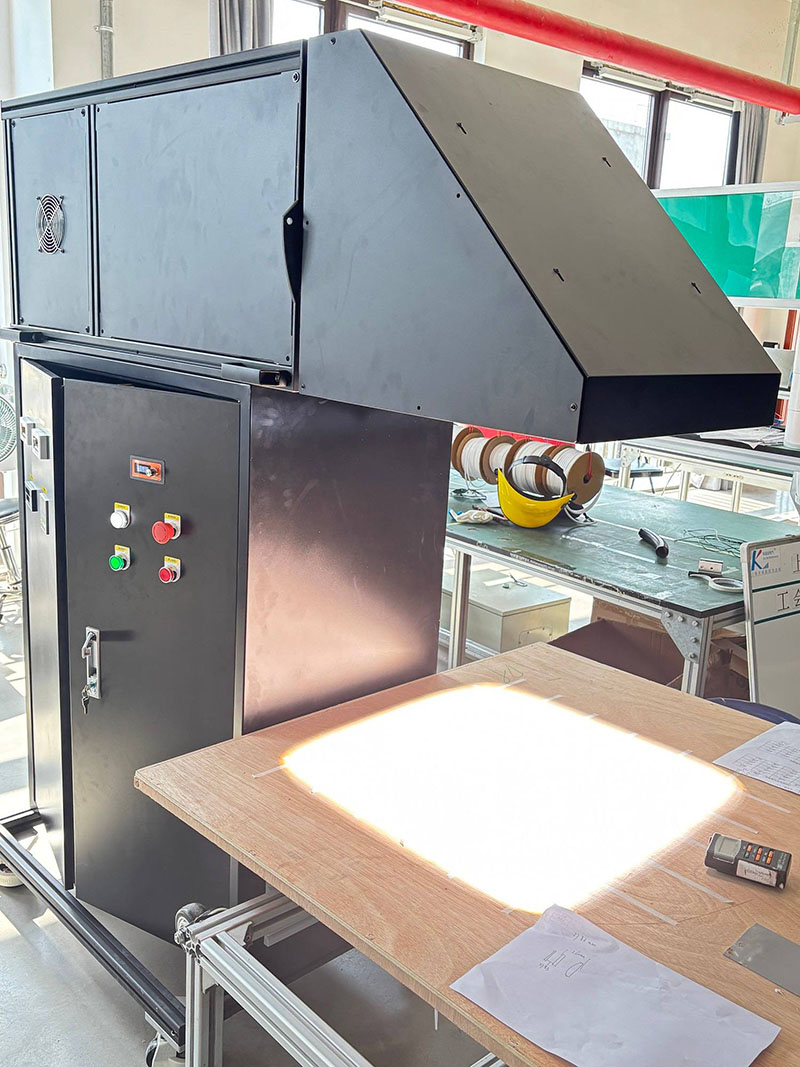

阳光倒灌模拟器是模拟太阳光从车辆前方直射进入HUD光学系统的专用光源设备。和普通太阳光模拟器的区别在于三个方面。
区别一 准直度。普通太阳光模拟器准直半角正负3到5度够用（光伏测试对准直度要求低）。阳光倒灌模拟器要求准直半角正负1.5度以内，因为阳光是平行光直射HUD系统，准直度不够模拟不出真实的倒灌路径。高准直通过长焦距准直透镜实现，透镜焦距500到1000毫米，口径300到400毫米。

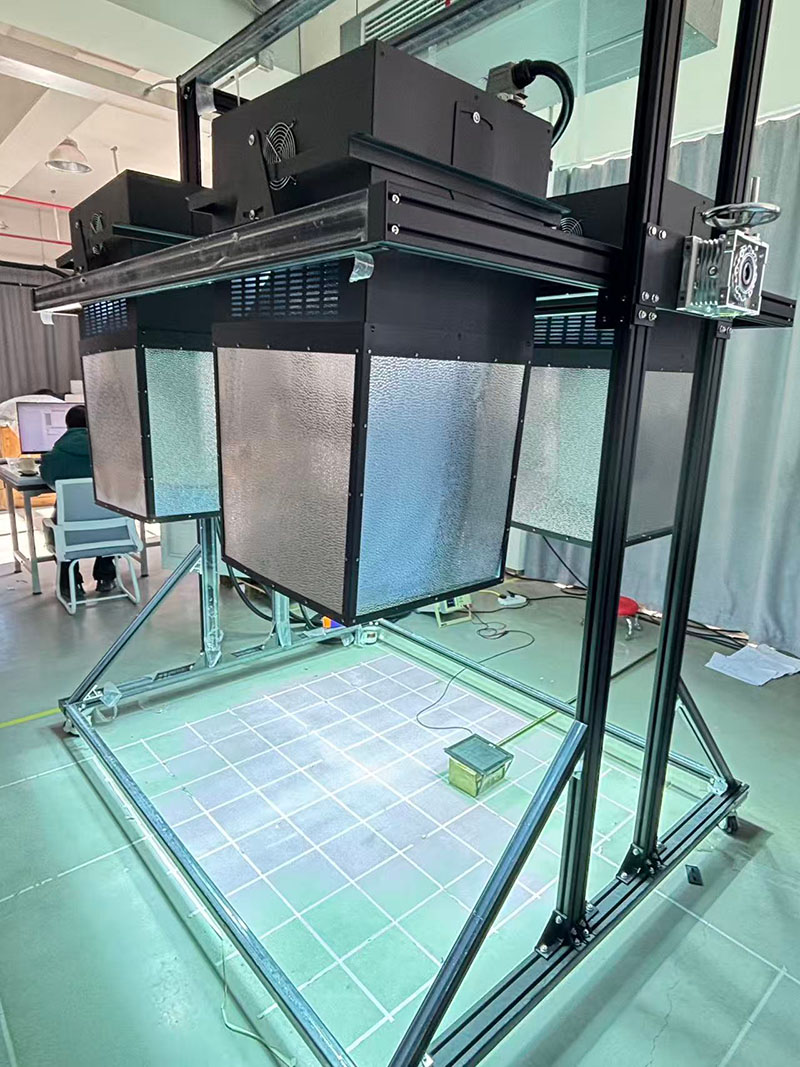

区别二 光斑尺寸。普通太阳光模拟器光斑覆盖电池片或组件（50到200毫米）。阳光倒灌模拟器光斑要覆盖整个HUD光学系统开口（挡风玻璃HUD投射区域），通常300乘400毫米以上。
区别三 光谱。光伏测试用AM1.5G标准光谱。阳光倒灌测试用AM1.5D直射光谱（无散射分量），因为阳光倒灌是直射光效应。光谱范围380到1100纳米覆盖可见到近红外。
阳光倒灌模拟器光源通常用1000瓦短弧氙灯配合AM1.5D滤光片。氙灯光谱接近日光，配合滤光片修正后光谱匹配度A级。光强0.5到1.2个太阳常数可调，模拟不同日照强度。
三、阳光倒灌实验方法
实验一 静态阳光倒灌实验。将HUD系统安装在测试台上，阳光倒灌模拟器从HUD前方以不同角度照射。角度范围模拟车辆在不同太阳高度角下的倒灌情况，通常0到30度仰角和正负45度方位角。每个角度下拍摄HUD图像，评估图像清晰度。
实验二 动态阳光倒灌实验。模拟车辆行驶中太阳角度变化对HUD的影响。阳光倒灌模拟器安装在旋转臂上，围绕HUD系统以0.1到1度每秒速度旋转，连续录制HUD图像变化。动态实验模拟车辆转弯或上下坡时太阳相对角度变化。
实验三 环境光叠加实验。在阳光倒灌模拟器照射同时加环境光模拟（模拟天空散射光和地面反射光）。环境光强度200到500勒克斯模拟城市道路环境。对比纯阳光倒灌和加环境光两种条件下HUD图像差异。
实验四 温度叠加实验。HUD系统在高温环境（85摄氏度）下阳光倒灌模拟器照射。高温导致HUD光学元件热变形改变光路，加上阳光倒灌光干扰，评估极端工况下HUD显示性能。
实验五 挡风玻璃角度实验。不同车型挡风玻璃倾角不同（25到35度），阳光倒灌路径不同。在HUD测试台上换装不同倾角的挡风玻璃模拟片，测试不同倾角下阳光倒灌程度。倾角越小（越平）阳光越容易直射进入HUD系统，倒灌越严重。
四、阳光倒灌评估标准
评估指标一 图像对比度。用成像亮度计测量HUD图像在阳光倒灌条件下的对比度。对比度等于图像最亮区域亮度除以最暗区域亮度。无阳光倒灌时对比度大于100比1，阳光倒灌条件下要求对比度不低于10比1。低于10比1图像不可读。
评估指标二 图像可读性。人眼主观评估HUD图像在阳光倒灌下是否可读。分五个等级：5级清晰可读、4级轻微模糊可读、3级部分模糊勉强可读、2级严重模糊不可读、1级完全不可见。合格标准4级以上。
评估指标三 色偏。用色度计测量HUD图像在阳光倒灌下的色坐标偏移。阳光倒灌导致图像偏色（通常偏白或偏蓝）。色偏Delta E小于3为合格（人眼不易察觉色差）。Delta E大于6明显偏色不合格。
评估指标四 重影。阳光倒灌可能导致HUD图像出现重影（主图像旁边出现模糊副像）。重影能量比（副像亮度除以主像亮度）小于5百分比为合格。
评估指标五 响应时间。部分HUD系统有阳光倒灌自动补偿功能（检测到阳光倒灌时提高显示屏亮度或切换显示模式）。测试补偿功能响应时间，从阳光倒灌触发到图像恢复正常可读的时间。要求响应时间小于200毫秒，驾驶员不会察觉中断。
五、选型和使用建议
选型建议一 确认准直度。阳光倒灌测试核心要求是高准直。准直半角正负1.5度以内是基本要求，正负1度以内更理想。准直度不够测出来的倒灌效果不真实。
选型建议二 确认光斑尺寸。光斑覆盖HUD系统最大开口尺寸。标准HUD投射区域300乘100毫米，阳光倒灌模拟器光斑至少300乘400毫米覆盖整个HUD前方区域。
选型建议三 确认光强范围。模拟从清晨弱光到正午强光不同日照条件。光强0.5到1.2个太阳常数连续可调，覆盖典型日照范围。
使用建议一 实验在暗室进行。阳光倒灌模拟器在暗室使用，避免环境光干扰。暗室墙面涂消光黑漆，减少墙面反射光进入HUD系统。
使用建议二 定期校准光强和光谱。氙灯使用500小时后光强衰减和光谱漂移明显，影响测试结果一致性。每3个月用光谱辐射计和标准电池校准光强和光谱匹配度。
使用建议三 HUD系统温度稳定后再测。HUD系统通电工作30分钟后光学元件温度稳定，此时做阳光倒灌实验数据一致性好。冷态和热态测试结果可能不同。
阳光倒灌模拟器是HUD量产验证的关键设备。车企在做HUD选型和质量验证时，应要求供应商提供阳光倒灌测试报告，或在第三方实验室做独立验证。如需阳光倒灌测试设备方案，请联系科迎法电气技术团队。
