新能源汽车高压线束连接器选型：四个关键指标决定安全与可靠性

新能源汽车的高压系统工作在300V到800V的电压范围内，电流可达数百安培。这个电压电流等级对线束连接器的要求和传统低压线束完全不是一个量级。我们做新能源汽车线束十多年，从最早的48V轻混到现在的800V高压平台，选型时需要确认的关键指标也在不断演进。今天把目前最核心的四个选型指标讲清楚。

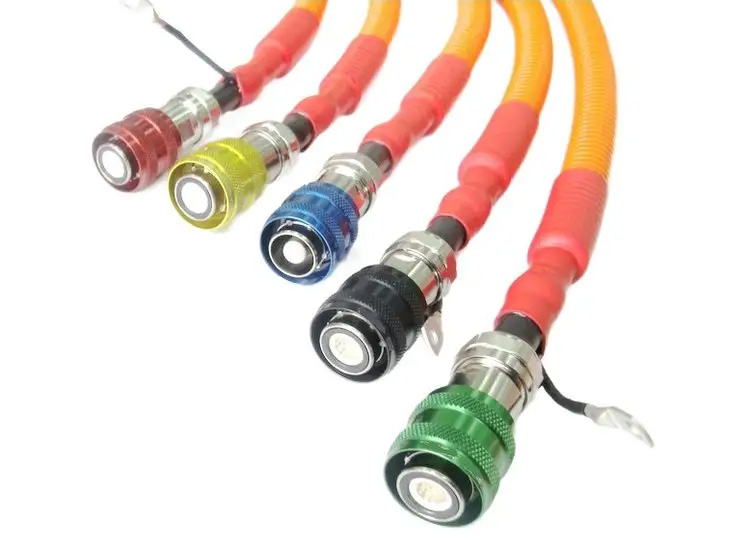

新能源汽车高压线束连接器

第一个指标：耐压等级

高压线束连接器的额定电压必须大于系统最高工作电压，并留有安全余量。400V系统通常选额定电压600V以上的连接器，800V系统选1000V以上的。为什么需要余量？因为高压系统在开关瞬态、负载突变时会出现电压尖峰，瞬时电压可能是额定电压的1.5到2倍。如果连接器的耐压余量不够，绝缘会被击穿，造成短路甚至起火。我们做800V平台高压线束时，连接器的绝缘材料选用了耐高温PPS塑料，工频耐压测试做到3000V AC一分钟无击穿。选型的时候，不仅要看额定电压，还要问厂家工频耐压测试值是多少。

第二个指标：防护等级

高压线束连接器标配IP67，但车规级应用通常要求IP68或者IP6K9K（防高压水柱冲洗）。为什么要求这么高？高压连接器如果进水，不只是信号中断的问题，而是可能造成高压短路、电弧，严重时引发火灾。高压连接器的密封比低压连接器复杂得多：通常采用多重密封结构，包括硅橡胶主密封圈、辅助密封件和线缆密封圈，形成冗余密封。选型时要确认连接器在老化后的防护等级——新连接器过IP67不难，难的是在发动机舱高温振动环境下使用五年十年后还能保持防护等级。

新能源汽车高压线束连接器

第三个指标：屏蔽性能

新能源汽车的高压系统是主要的电磁干扰源。电机控制器在PWM开关时产生高频谐波，通过高压线束辐射出去，可能干扰车内的低压电子系统（收音机、导航、ADAS传感器）。高压线束连接器必须提供连续的电磁屏蔽：线缆的编织屏蔽层通过连接器的金属壳体形成360度搭接，保证屏蔽连续性。屏蔽效能一般要求在30MHz到1GHz频段内衰减不低于60dB。选型时要确认连接器的屏蔽层搭接方式——是弹簧接触还是螺纹接触？弹簧接触的搭接面积更大，屏蔽效果更稳定，但结构更复杂、成本更高。

第四个指标：温度范围

高压连接器的工作环境温度差异很大：电池包内部可能只有-20℃到+60℃，但靠近电机和电控的位置可能达到+125℃甚至更高。连接器的绝缘材料必须能承受长期高温而不老化。标准PBT塑料的长期使用温度是120℃，超过这个温度要选PPS（180℃）或PEEK（250℃）。密封圈方面，标准硅橡胶耐温到150℃，高温场景选氟橡胶到200℃。我们遇到过客户在电机接线盒里用了标准耐温的连接器，半年后壳体发脆开裂，就是因为长期高温导致塑料老化。选型时一定要确认连接器的长期使用温度（不是短时耐温）能覆盖你的最高工作环境温度。

高压线束连接器还有一个容易被忽略的点：高压互锁（HVIL）。高压连接器通常带互锁回路，在连接器未完全插合时，互锁信号断开，VCU收到信号后切断高压电源，防止带电插拔产生电弧。选型时确认连接器是否带HVIL功能，以及互锁信号的针脚定义是否与你的控制器匹配。

上海科迎法公司前台照片

我们上海科迎法的新能源汽车线束产品线覆盖高压线束、通讯线束和充电连接器，支持400V和800V平台，所有高压产品均通过工频耐压、绝缘电阻、温升等车规级测试。如果你在高压线束选型上有需求，可以联系我们沟通方案。
