M8连接器虽然体积小，但接错的后果不小——轻则传感器不工作，重则烧坏PLC输入模块。我们每年处理上百起M8连接器接线问题的售后咨询，发现90%的接线错误都是两类：PNP和NPN接反了、3芯和4芯的针脚定义搞混了。M8连接器的接线并不复杂，但有几个细节必须搞清楚。今天把M8连接器的针脚定义、接线方法和常见错误讲透。
M8连接器接线实操步骤详解

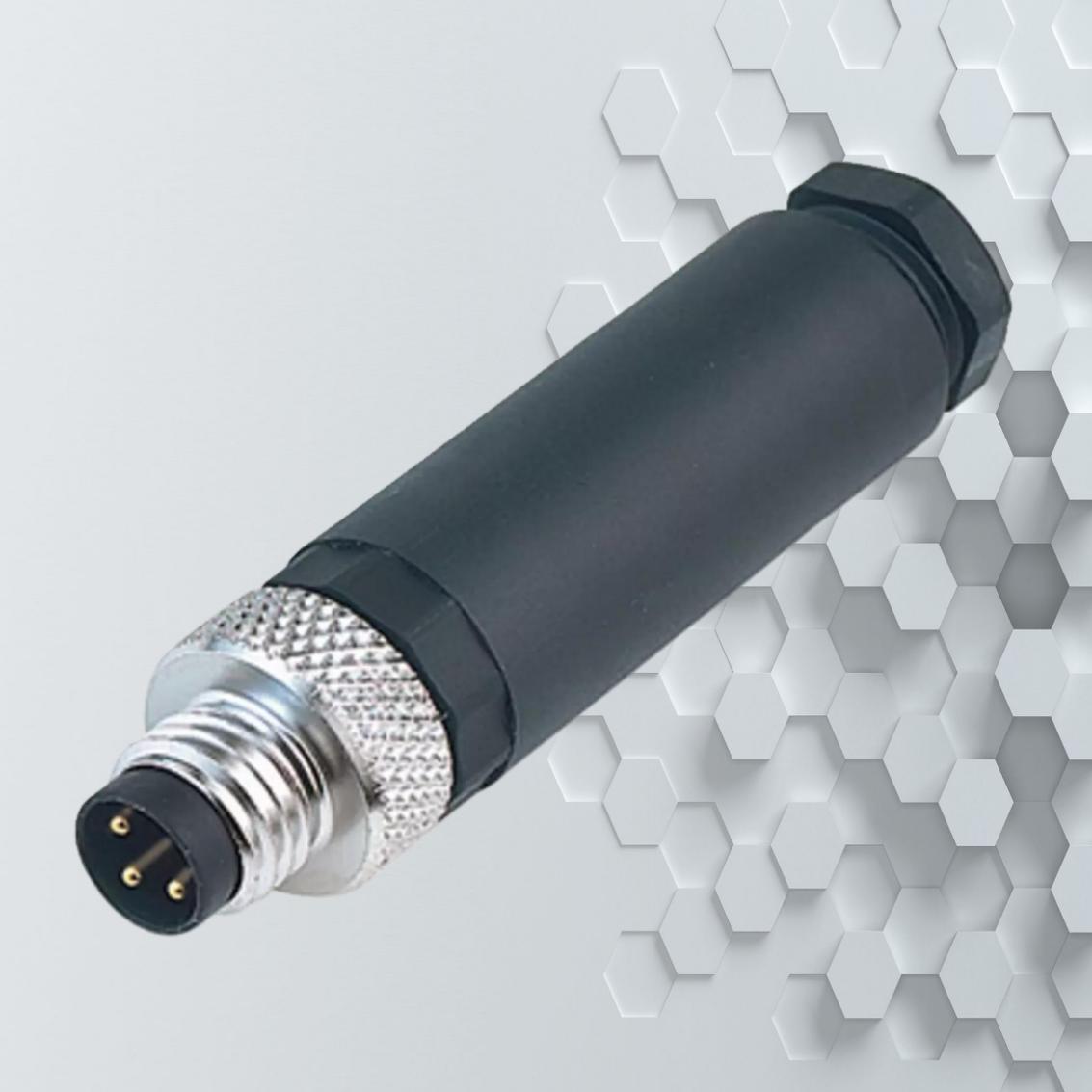

M8塑料款直头连接器产品实拍
M8连接器的针脚定义
M8连接器常用的有3芯和4芯两种规格，针脚定义不同，不能混用。
M8 3芯针脚定义（A编码）：
1号针：电源正极（+V，通常棕色线，24V DC）
2号针：信号输出（OUT，通常黑色线）
3号针：电源负极（0V/GND，通常蓝色线）
3芯M8连接器用于开关量传感器（接近开关、光电开关），信号输出只有一种形式——要么PNP输出（信号线输出正电压），要么NPN输出（信号线拉低到0V）。3芯连接器不支持IO-Link通信。
M8 4芯针脚定义（A编码）：
1号针：电源正极（+V，棕色线，24V DC）
2号针：信号输出/IO-Link通信（OUT/BI，白色或黑色线）
3号针：电源负极（0V/GND，蓝色线）
4号针：功能脚/使能信号/IO-Link通信（FB/QC，黄色或绿色线）
4芯M8连接器比3芯多一个功能脚，用途更灵活：可以做双信号输出（2号和4号各传一路信号）、可以接使能信号（4号控制传感器启停）、也可以做IO-Link通信（2号和4号组成通信对）。IO-Link是近几年的趋势，4芯M8连接器的用量在快速增长。
PNP和NPN的接线区别
这是M8连接器接线中最容易出错的地方。传感器的输出类型分PNP和NPN两种，接线方式完全不同。
PNP型传感器接线：
1号针接24V正极（棕色线）
3号针接0V负极（蓝色线）
2号针接PLC输入（黑色线）——传感器触发时，2号针输出24V正电压给PLC
NPN型传感器接线：
1号针接24V正极（棕色线）
3号针接0V负极（蓝色线）
2号针接PLC输入（黑色线）——传感器触发时，2号针拉低到0V，电流从PLC灌入传感器
关键区别：PNP传感器是"推"电流出去（输出正电压），NPN传感器是"灌"电流进来（拉低到0V）。PLC的输入模块也要分PNP型和NPN型，必须和传感器匹配。PNP传感器配PNP输入的PLC，NPN传感器配NPN输入的PLC。
怎么判断传感器是PNP还是NPN？看传感器说明书。如果说明书丢了，用万用表测量：传感器通电触发后，信号线（2号针）对地为正电压的是PNP，对地接近0V的是NPN。
M8连接器接线实操步骤
以M8 4芯连接器现场接线型为例，接线步骤：
第一步：确认传感器输出类型。看传感器外壳上的标识——标注"PNP"或"NO-Plus"的是PNP型，标注"NPN"或"NO-Minus"的是NPN型。这一步最重要，接错了后面全错。
第二步：剥线。把线缆外皮剥去约25mm，露出4根芯线。每根芯线剥去5mm绝缘层，露出铜芯。注意不要伤到铜芯。
第三步：穿尾帽和密封圈。把连接器的尾帽、密封圈依次套到线缆上，方向不要搞反（尾帽的螺纹端朝外）。
第四步：接线。按照针脚定义将4根线插入对应端子：
棕色线 → 1号端子（+V）
白色/黑色线 → 2号端子（OUT）
蓝色线 → 3号端子（0V）
黄色/绿色线 → 4号端子（FB）
接线端子分螺丝压紧式和弹簧式两种。螺丝式用小螺丝刀拧紧，弹簧式直接插入即可。线芯插入端子后，轻拉确认固定牢固。
第五步：组装。把端子座对准连接器主体插入，听到"咔嗒"声说明到位。套上密封圈，拧紧尾帽。拧紧时手感到位后再拧四分之一圈，确保密封圈充分压缩。
第六步：测试。通电后触发传感器，用万用表测量2号针的输出状态。PNP型触发时2号针应该有24V输出，NPN型触发时2号针应该降到0V。确认信号正常后接线完成。

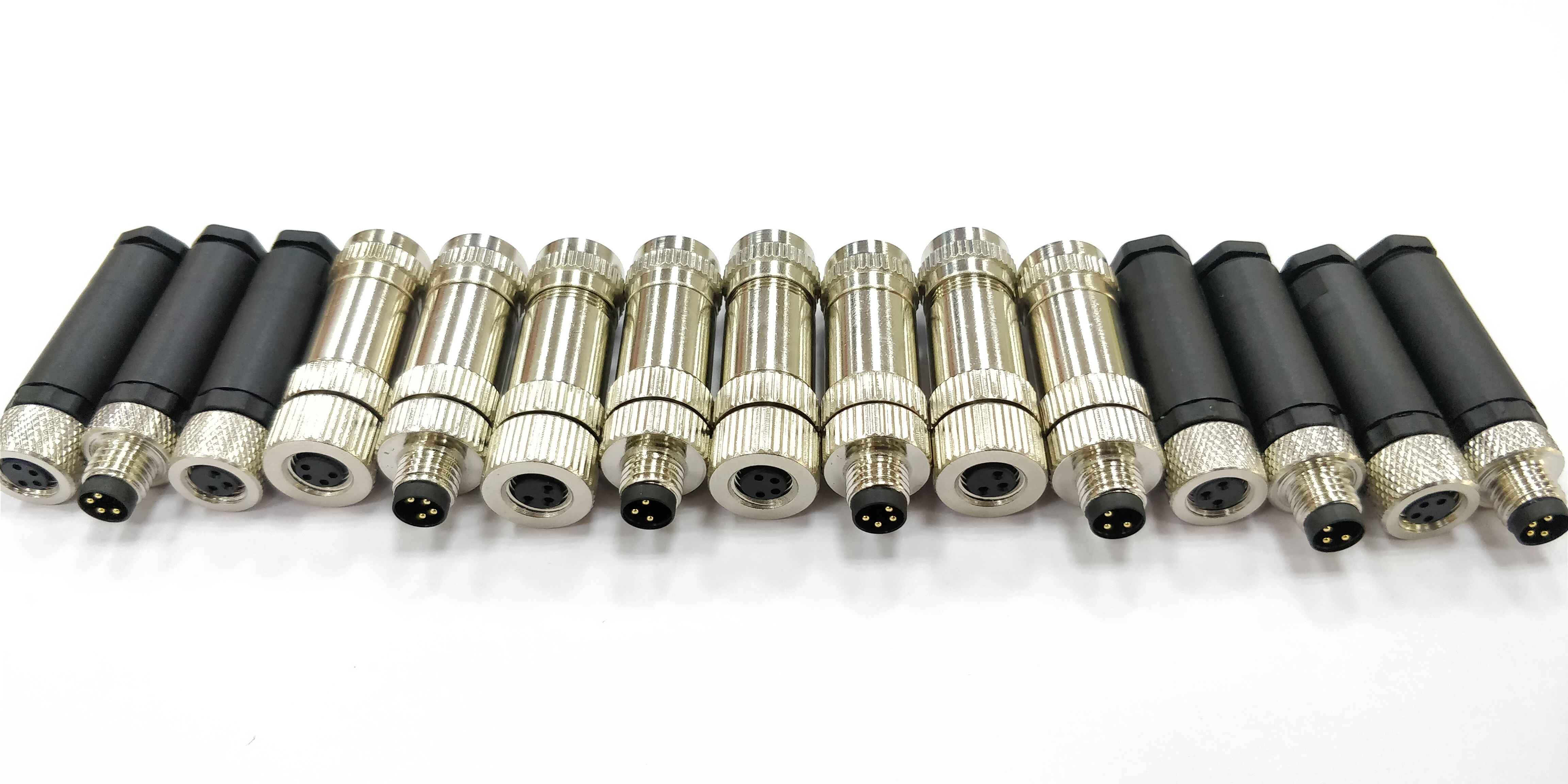

M8直头连接器产品实拍
常见接线错误
错误一：PNP和NPN接反。PNP传感器接了NPN型PLC输入（或反过来），结果是传感器触发时PLC没反应，或者PLC输入指示灯一直亮。解决方法：确认传感器和PLC的PNP/NPN类型一致，不一致就换传感器或加信号转换器。
错误二：电源正负极接反。1号针和3号针接反了，传感器不会工作，有些传感器有反接保护不会烧，但有些会直接烧坏。解决方法：接线前用万用表确认电源正负极，棕线为正蓝线为负是行业惯例。
错误三：3芯连接器接了4芯的设备。3芯M8连接器只有1、2、3号针，设备需要4号针的功能信号，接上后功能不工作。解决方法：确认设备需要几芯连接器，3芯和4芯不能混用。
错误四：线缆屏蔽层没接。在电磁干扰严重的环境（变频器旁、大电流线缆旁），M8连接器的屏蔽层必须接到设备接地端。不接屏蔽层会导致信号跳动、误触发。解决方法：屏蔽型M8连接器的金属壳体通过螺纹连接到设备金属外壳实现接地，确保设备外壳可靠接地。
