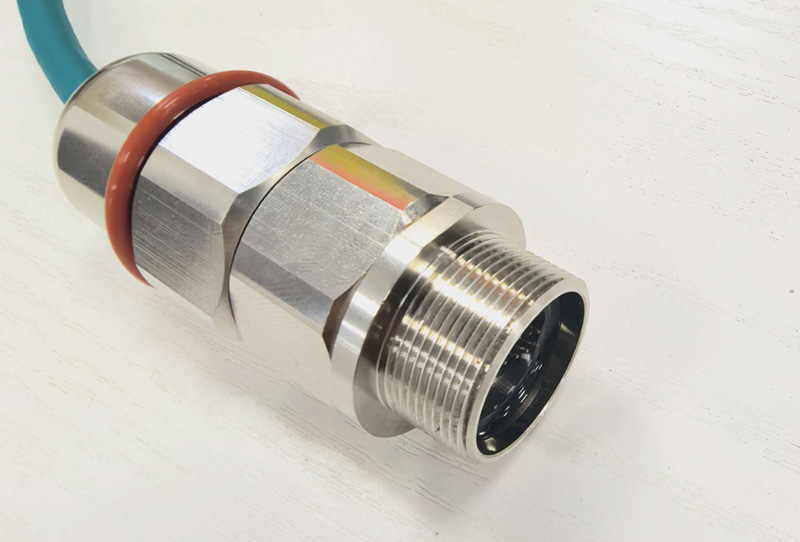

上海科迎法电气科技有限公司在防爆连接器产品线中，隔爆型产品目前仅有一款——KYF-M21×1系列RJ45防爆连接器，取得防爆合格证编号ZJEx26.1094U，防爆标志为Ex db IIC Gb和Ex tb IIIC Db。其余防爆连接器产品均为增安型Exe。为什么RJ45防爆连接器必须做隔爆型？因为RJ45接口在工作时传输以太网信号，RJ45水晶头插拔瞬间和接口内部电路通断时可能产生微小火花。根据GB/T 3836.2隔爆型标准，设备内部正常工作中可能产生电弧或火花的电气元件必须采用隔爆外壳而非增安型。本文从隔爆原理、技术参数、型号选型和安装使用四个方面解析这款产品。
RJ45隔爆型防爆连接器Ex db IIC Gb技术参数与选型应用解析
一、Ex db IIC Gb防爆标志的含义
KYF-M21×1系列RJ45防爆连接器的防爆标志为Ex db IIC Gb，每个代码都有明确的技术含义：
Ex：防爆电气设备标识。
db：隔爆型 protection level b。隔爆原理是将可能产生电弧火花的部件封装在坚固外壳内，外壳能承受内部爆炸性混合物爆炸的压力，且接合面（隔爆面）能冷却传出的火焰使外部爆炸性环境不被点燃。db是GB/T 3836.2-2021中定义的隔爆型保护等级b，适用于EPL Gb（设备保护等级Gb）。
IIC：气体分组IIC，是最高气体分组，涵盖氢气、乙炔等所有爆炸性气体。IIC设备可用于IIA、IIB、IIC所有气体环境。这意味着KYF-M21防爆连接器可以安装在氢气环境（如电解车间、加氢装置区域）中安全使用。
Gb：设备保护等级Gb，适用于1区（正常运行中可能存在爆炸性气体环境）。Gb级设备可以在1区和2区使用，但不能用于0区。
Ex tb IIIC Db标志的含义：tb是外壳保护型（防粉尘点燃），IIIC涵盖所有可燃性粉尘（包括导电粉尘），Db保护等级适用于21区可燃性粉尘环境。因此该连接器同时适用于气体爆炸危险区域和粉尘爆炸危险区域。（GB/T 3836.1-2021标准）
二、技术参数与认证信息
KYF-M21×1系列RJ45防爆连接器的核心参数如下：
额定电压：DC60V。额定电流：3A。该参数满足工业以太网PoE（Power over Ethernet）供电需求——IEEE 802.3at标准PoE+供电功率30W（电压48V电流0.6A），3A额定电流留有充足余量。
外壳防护等级：IP66/IP67。IP66防止强力喷水侵入，IP67可短时间浸水。户外和潮湿工业环境中可靠使用。
环境温度范围：环境温度负20摄氏度到正40摄氏度，运行温度负20摄氏度到正85摄氏度。满足绝大多数工业场所的温度要求。
认证信息：防爆合格证编号ZJEx26.1094U，试验报告编号26G133F40024，发证日期2026年9月9日，有效期至2031年9月8日。发证机构为浙江方圆检测集团股份有限公司（CNAS认可实验室L0116），同时持有MA煤矿安全标志（编号220020349320）。总装图号BST.J607.13.01。
执行标准：GB/T 3836.1-2021爆炸性环境通用要求、GB/T 3836.2-2021隔爆型d、GB/T 3836.31-2021外壳保护型t。
需要特别说明的是，该产品为防爆元件（Ex component），不能单独使用在危险区域，需与取得完整防爆认证的设备配套使用。（防爆合格证附页第5条）
三、型号选型说明
KYF-M21×1系列型号编码规则为KYF-M21×1-□-□-□，用户根据三个位置选择对应配置：
第一位置 连接螺纹：M21×1螺纹。M21×1是防爆连接器标准螺纹规格，螺纹精度和螺距符合GB/T 3836.2隔爆面要求。
第二位置 插座类型：RJ45或USB。RJ45版本用于工业以太网通讯，USB版本用于数据传输接口。两种版本的防爆设计相同，仅接口类型不同。
第三位置 法兰形状：L为六角法兰，Y为圆形法兰，Z为方形法兰。六角法兰安装时可用扳手从六个方向紧固，适合壁装和面板安装。圆形法兰外观美观，适合外露安装。方形法兰安装面积大，适合导轨安装。

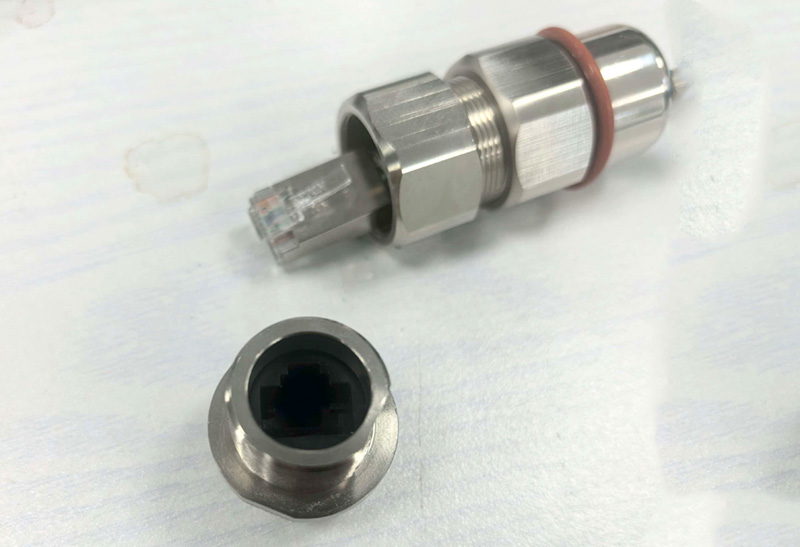

第四位置 线缆配置：NC为不带线缆（仅有插座本体），LAM为带线缆总成（出厂预注塑线缆）。带线缆版本出厂时已完成线缆与连接器的一体化注塑密封，IP防护性能更可靠。
选型示例：KYF-M21×1-M21-RJ45-L-LAM，表示M21×1螺纹、RJ45插座、六角法兰、带线缆。
四、隔爆型与增安型的本质区别
上海科迎法电气的防爆连接器产品线中，RJ45防爆连接器是唯一的隔爆型产品，其余均为增安型Exe。两类产品的区别根源在于防爆原理不同：
增安型Exe的防爆原理是"从设计上消除火花"——通过增大爬电距离、提高绝缘等级、降低额定温升、采用防松接线等措施，使设备在正常运行中不产生电弧和火花。增安型不需要厚重外壳，体积小、重量轻、成本低。但增安型只适用于设备本身不产生火花的场景（如接线端子、照明灯具）。
隔爆型Ex db的防爆原理是"允许内部爆炸但隔离火焰"——设备内部正常工作中可能产生电弧火花（如开关触点、插拔瞬间），隔爆外壳承受内部爆炸压力，通过精密加工的隔爆面冷却传出火焰。隔爆型适用于内部有火花源的设备，但外壳厚重、成本高。
RJ45接口必须做隔爆型的原因：RJ45水晶头在插拔瞬间金属接触面可能产生微小火花，水晶头内部金属簧片通断时也可能产生电弧。虽然火花能量很小，但在IIC气体环境（如氢气环境）中极小能量即可点燃。增安型不允许任何火花源，因此RJ45接口只能采用隔爆型。（GB/T 3836.2-2021标准第5条）
隔爆型外壳的结构特征：KYF-M21×1系列外壳为金属材质，壁厚不小于3毫米，能承受内部1.5兆帕静压试验。外壳上有精密加工的隔爆面——M21×1螺纹接合面宽度和间隙公差严格，螺纹啮合长度不小于12.5毫米，间隙不超过0.40毫米。打开连接器时隔爆面不得划伤。
五、应用场景与安装规范
适用区域：1区、2区爆炸性气体环境（IIA、IIB、IIC所有气体），21区、22区可燃性粉尘环境（IIIA、IIIB、IIIC所有粉尘）。典型应用行业包括：
化工行业：化工厂反应釜区域以太网数据采集、管道阀门电控系统信号传输。化工厂1区环境中存在氢气、甲苯、甲醇等IIC/IIB气体，RJ45隔爆连接器的IIC分组满足最高防爆要求。
制药行业：制药车间防爆区域工业以太网通讯，连接温湿度传感器、压力变送器等设备到DCS系统。制药车间可能存在乙醇、丙酮等溶剂蒸气。
粮油加工：粮食储运和加工区域存在可燃性粉尘（面粉、淀粉粉尘属IIIC导电粉尘），RJ45防爆连接器的Ex tb IIIC Db标志满足粉尘防爆要求。
加氢站和制氢车间：氢气环境属于IIC气体分组，只有IIC设备才能在此环境使用。KYF-M21 RJ45防爆连接器的IIC分组是氢气环境通讯接口的唯一合规选择。
安装注意事项：
电缆引入密封：连接器的电缆引入装置必须使用防爆认证格兰头，密封圈与电缆外径精确匹配（电缆外径公差正负1毫米内），拧紧后形成隔爆密封。多余进线孔用金属堵件封堵，不得用塑料堵件。
隔爆面保护：对接连接器时隔爆面必须完全贴合，紧固螺栓力矩均匀（用扭矩扳手，典型力矩10到15牛米）。隔爆面不得有划痕和锈蚀，建议涂204-1型置换型防锈油保护。
元件配套要求：该产品为防爆元件，单独使用不具备完整防爆功能，需安装在取得完整防爆认证的设备外壳或系统中。采购前需与设备厂家确认整体防爆方案。
定期检查：建议每年检查一次隔爆面状态和密封性能。隔爆面缺陷深度不超过0.5毫米且宽度不超过1毫米可继续使用，超过此限值需整体更换。密封圈老化或变形时联系制造厂更换，不得自行用普通密封圈替代。（GB/T 3836.2-2021标准第7条维护要求）
六、与普通RJ45工业连接器的对比
普通工业RJ45连接器（非防爆型）仅具备IP防护等级（IP20到IP67），没有防爆认证，不能用于任何爆炸性危险区域。在非危险区域，普通工业RJ45连接器即可满足需求。一旦安装区域属于1区、2区、21区、22区危险区域，必须使用取得防爆合格证的防爆RJ45连接器。
成本对比：普通工业RJ45连接器采购价约10到30元，隔爆型防爆RJ45连接器采购价约150到350元。防爆型成本是普通型的5到10倍，主要来自金属隔爆外壳加工、隔爆面精密加工和防爆认证费用。在危险区域使用普通连接器是严重安全隐患，一旦发生爆炸事故将面临法律责任。
太阳光模拟器等精密检测设备在防爆车间使用时，其以太网通讯接口也需配置防爆RJ45连接器，确保整条通讯链路在危险区域的安全性。
参考标准：GB/T 3836.1-2021爆炸性环境第1部分通用要求、GB/T 3836.2-2021第2部分隔爆型d、GB/T 3836.31-2021第31部分外壳保护型t、GB/T 3836.14-2020区域划分、IEC 60079-0通用要求
常见问题
问：RJ45防爆连接器为什么必须用隔爆型不能用增安型？
答：RJ45水晶头在插拔瞬间金属接触面会产生微小火花，水晶头内部金属簧片通断时也可能产生电弧。增安型Exe的防爆原理是"从设计上消除火花"，只适用于设备本身不产生火花的场景。RJ45接口有火花源，因此必须采用隔爆型Ex db，通过隔爆外壳承受内部爆炸并冷却传出火焰。
问：Ex db IIC Gb中的IIC是什么意思？和其他分组有什么区别？
答：IIC是最高气体分组，涵盖所有爆炸性气体包括氢气和乙炔。气体分组从低到高为IIA（如丙烷）、IIB（如乙烯）、IIC（如氢气、乙炔）。IIC设备可用于IIA、IIB、IIC所有气体环境。如果使用环境中只有IIA气体，用IIA设备即可，但选用IIC设备防护等级更高，适用范围更广。加氢站和制氢车间必须用IIC设备。
问：KYF-M21防爆连接器能用在煤矿井下吗？
答：该产品持有MA煤矿安全标志（编号220020349320），具备煤矿井下使用资质。但需注意该产品为防爆元件，不能单独使用在井下，需与取得煤矿安全标志的完整设备配套使用。井下环境为I类（甲烷气体），Ex db IIC Gb标志的IIC分组覆盖甲烷，满足井下防爆要求。
问：RJ45防爆连接器支持PoE供电吗？
答：支持。该产品额定电压DC60V，额定电流3A。IEEE 802.3at标准PoE+供电为48V/0.6A（约30W功率），IEEE 802.3bt标准PoE++供电最高为48V/1.4A（约90W功率）。3A额定电流覆盖所有PoE标准电流需求，使用时注意PoE供电总电流不超过3A额定值。
问：隔爆型连接器外壳可以打开维修吗？
答：可以打开但需遵守规范。打开前必须断电，确认环境安全无爆炸性气体。打开后检查隔爆面状态——隔爆面缺陷深度不超过0.5毫米且宽度不超过1毫米、缺陷长度不超过隔爆面宽度三分之一可继续使用。维修后必须用塞尺检查隔爆面间隙，间隙不得超过标准值（12.5毫米宽对应0.40毫米）。隔爆面不得自行打磨，加工精度不达标会导致防爆失效。建议返厂维修。
