上海科迎法电气技术部在RJ45防爆连接器项目交付中发现，很多化工企业的防爆网络项目方案设计阶段没有充分考虑连接器选型和布线规范，导致施工阶段返工或验收不通过。防爆以太网不是简单地把普通RJ45换成防爆RJ45，而是涉及防爆区域划分、电缆敷设方式、连接器配套、格兰头密封和系统接地等多个环节的系统工程。RJ45防爆连接器采用隔爆型Ex db IIC Gb设计（防爆合格证ZJEx26.1094U），是上海科迎法防爆连接器产品线中唯一的隔爆型产品。本文从工业园区防爆以太网项目的实际需求出发，讲解网络架构设计、连接器选型布线和安装验收规范。
RJ45防爆连接器在工业园区防爆以太网中的布线方案与安装规范
一、工业园区防爆以太网的需求场景
化工园区、制药车间、粮油加工区等爆炸性危险区域正在大规模部署工业以太网，用于DCS系统数据采集、现场仪表通讯和安全监控视频传输。典型场景包括：
场景一 化工反应釜区域数据采集。反应釜区域的温度、压力、流量等现场仪表通过以太网接入DCS系统。釜区属于1区或2区爆炸性气体环境，存在甲苯、甲醇、氢气等IIC/IIB气体。现场仪表到采集站的以太网链路必须使用防爆RJ45连接器。
场景二 制药车间GMP合规监控。制药车间洁净区内需要部署环境监测和视频监控系统，部分区域存在乙醇、丙酮等溶剂蒸气属2区环境。以太网设备接口和线缆连接处必须做防爆处理。
场景三 粮油加工区粉尘防爆。粮食储运和加工区域存在可燃性粉尘（面粉、淀粉属IIIC导电粉尘），属21区粉尘环境。RJ45防爆连接器的Ex tb IIIC Db标志满足粉尘防爆要求。
场景四 加氢站和制氢车间。氢气环境属IIC气体分组，只有IIC设备才能在此环境使用。KYF-M21 RJ45防爆连接器的IIC分组是氢气环境通讯接口的唯一合规选择。
二、防爆以太网网络架构设计
架构一 防爆区域到安全区域直连方案
现场防爆区域的防爆交换机通过以太网电缆连接到控制室安全区域的普通交换机。电缆穿越防爆区域边界时，在边界处安装防爆格兰头进行密封隔离。RJ45防爆连接器安装在防爆区域内的交换机端口和现场仪表端口处。这是最简单的架构，适合防爆区域面积不大、网络节点少于50个的小型项目。
架构二 全程防爆方案
从控制室到现场全部采用防爆电缆和防爆连接器，整条链路都具备防爆认证。适合高危区域（1区IIC气体）或法规要求严格的场景（如加氢站）。成本较高但安全性最高。全程防爆方案中，RJ45防爆连接器安装在每一个网络节点——交换机端口、仪表端口、接线箱转接处。
架构三 光纤主干加铜缆分支方案
防爆区域到控制室用光纤传输（光纤本身无电气特性不需防爆），防爆区域内用防爆铜缆和RJ45防爆连接器连接各设备。光纤到防爆区域后通过防爆光电转换器转换为以太网铜缆信号。这种方案兼顾安全性和经济性，适合大面积防爆区域。
三、RJ45防爆连接器选型与布线要点
选型要点一 防爆标志确认
KYF-M21×1系列RJ45防爆连接器防爆标志为Ex db IIC Gb和Ex tb IIIC Db。Ex db IIC Gb表示隔爆型、IIC气体分组（覆盖所有爆炸性气体包括氢气）、Gb保护等级（1区可用）。Ex tb IIIC Db表示外壳保护型、IIIC粉尘分组（覆盖所有可燃性粉尘）、Db保护等级（21区可用）。选型时确认现场区域划分和气体/粉尘分组，确保连接器防爆标志覆盖现场环境。（GB/T 3836.2-2021隔爆型标准）
选型要点二 PoE供电需求
RJ45防爆连接器额定电压DC60V，额定电流3A。IEEE 802.3at标准PoE+供电48V/0.6A（30W），IEEE 802.3bt标准PoE++供电48V/1.4A（90W）。3A额定电流覆盖所有PoE标准。如果现场设备（如防爆摄像头、防爆IP电话）需要PoE供电，确认连接器额定电流满足设备总功耗需求。
选型要点三 法兰形状选择
L为六角法兰，安装时可用扳手紧固，适合壁装和面板安装。Y为圆形法兰，外观美观，适合外露安装。Z为方形法兰，安装面积大，适合导轨安装。根据现场安装条件选择法兰形状。
选型要点四 线缆配置选择

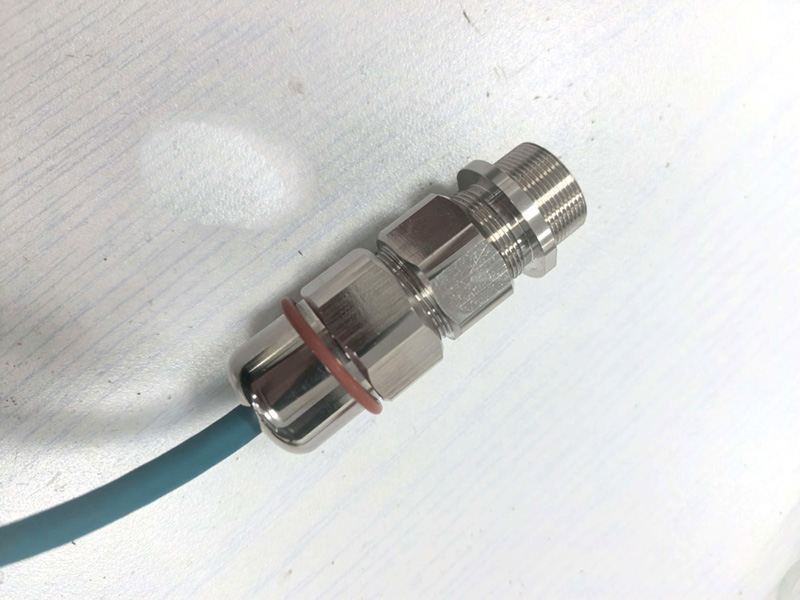

NC为不带线缆（仅有插座本体），适合现场接线。LAM为带线缆总成（出厂预注塑线缆），IP防护性能更可靠。防爆区域内建议选用LAM带线缆版本，减少现场接线环节，降低密封失效风险。
布线要点一 电缆选择
防爆以太网电缆必须选用阻燃电缆（IEC 60332-1或等效标准），在化工区域建议选用低烟无卤（LSZH）外护套电缆。电缆外径必须与连接器格兰头密封圈匹配（外径公差正负1毫米内），否则密封失效。典型以太网电缆外径5到8毫米，KYF-M21格兰头适配5到9毫米范围。
布线要点二 电缆敷设
防爆区域内电缆敷设方式有三种：钢管布线（电缆穿在镀锌钢管中，钢管兼作保护和接地）、电缆桥架布线（电缆敷设在镀锌钢制桥架中）和直接敷设（用阻燃电缆直接敷设）。钢管布线机械保护最好但成本高，桥架布线最常用，直接敷设仅用于2区或低风险区域。RJ45防爆连接器在钢管布线和桥架布线中都可以安装。
布线要点三 格兰头密封
电缆引入连接器时必须使用防爆认证格兰头。格兰头密封圈与电缆外径精确匹配，拧紧后形成隔爆密封。多余进线孔用金属堵件封堵（不能用塑料堵件）。格兰头安装后用塞尺检查隔爆面间隙不超过0.40毫米。（GB/T 3836.2-2021标准第7条）
四、安装验收规范
安装前检查：检查连接器外观无损伤，隔爆面无划痕和锈蚀，密封圈完好弹性正常。检查防爆合格证编号和有效期。检查电缆型号和外径与连接器格兰头匹配。
安装过程控制：电缆引入格兰头时不要过度拧紧（典型力矩2到3牛米），过度拧紧会切坏密封圈。隔爆面紧固螺栓力矩均匀（10到15牛米），用扭矩扳手操作。连接器与设备对接时隔爆面完全贴合，无歪斜。
安装后测试：用塞尺检查隔爆面间隙（不超过0.40毫米）。用500V兆欧表测量绝缘电阻（大于100兆欧）。以太网链路连通性测试（用Fluke或等效测试仪）。PoE供电功能测试（如适用）。
验收文件：防爆合格证复印件、安装记录（含力矩记录）、隔爆面检查记录、绝缘电阻测试报告、以太网链路测试报告。文件需在项目验收时提交甲方和监理方。
五、常见布线错误和预防措施
错误一 用普通工业RJ45连接器替代防爆连接器。普通工业RJ45没有防爆认证，在危险区域使用是严重安全隐患。一旦发生爆炸事故将面临法律责任。预防：设计阶段明确防爆区域范围，编制防爆设备清单，施工前技术交底。
错误二 格兰头密封圈与电缆不匹配。密封圈内径与电缆外径差距过大导致密封失效。预防：电缆选型和连接器选型同步进行，确认密封圈适配范围覆盖电缆外径。
错误三 多余进线孔未封堵。连接器有多个进线孔但只用了部分，未用的孔用塑料堵件封堵（不符合防爆要求）。预防：所有未用进线孔必须用金属防爆堵件封堵。
错误四 隔爆面划伤后继续使用。安装时不小心划伤隔爆面后未处理就投入使用。预防：隔爆面缺陷深度超过0.5毫米或宽度超过1毫米必须整体更换，不超过此限值可继续使用但需记录。
参考标准：GB/T 3836.1-2021爆炸性环境通用要求、GB/T 3836.2-2021隔爆型d、GB/T 3836.14-2020区域划分、GB 50058-2014爆炸危险环境电力装置设计规范、IEEE 802.3at/bt以太网供电标准
常见问题
问：RJ45防爆连接器可以和非防爆交换机连接吗？
答：可以，但连接处必须在安全区域。RJ45防爆连接器安装在防爆区域内的交换机端口和设备端口，防爆区域到安全区域之间的电缆穿越边界时用防爆格兰头密封隔离。如果非防爆交换机安装在安全区域（控制室），防爆区域内的RJ45防爆连接器通过电缆连接到安全区域的普通RJ45端口，穿越边界处做密封隔离即可。
问：防爆以太网电缆可以和动力电缆同槽敷设吗？
答：不建议。GB 50058标准建议信号电缆和动力电缆分槽敷设。同槽敷设时电磁干扰会影响以太网信号质量，严重时导致通讯中断。必须同槽时需用金属隔板分隔，且隔板需接地。以太网电缆应选用屏蔽型（STP/FTP）并正确接地。
问：RJ45防爆连接器的隔爆面需要定期维护吗？
答：需要。建议每年检查一次隔爆面状态。隔碱面缺陷深度不超过0.5毫米且宽度不超过1毫米可继续使用，超过此限值需整体更换。隔爆面建议涂204-1型置换型防锈油保护，防止锈蚀。密封圈老化或变形时联系制造厂更换，不得自行用普通密封圈替代。
问：加氢站可以用RJ45防爆连接器吗？
答：可以。加氢站氢气环境属IIC气体分组，KYF-M21 RJ45防爆连接器的Ex db IIC Gb标志中IIC覆盖氢气。但需注意该产品为防爆元件，不能单独使用，需与取得完整防爆认证的设备配套使用。加氢站项目设计时建议与设备厂家确认整体防爆方案。
