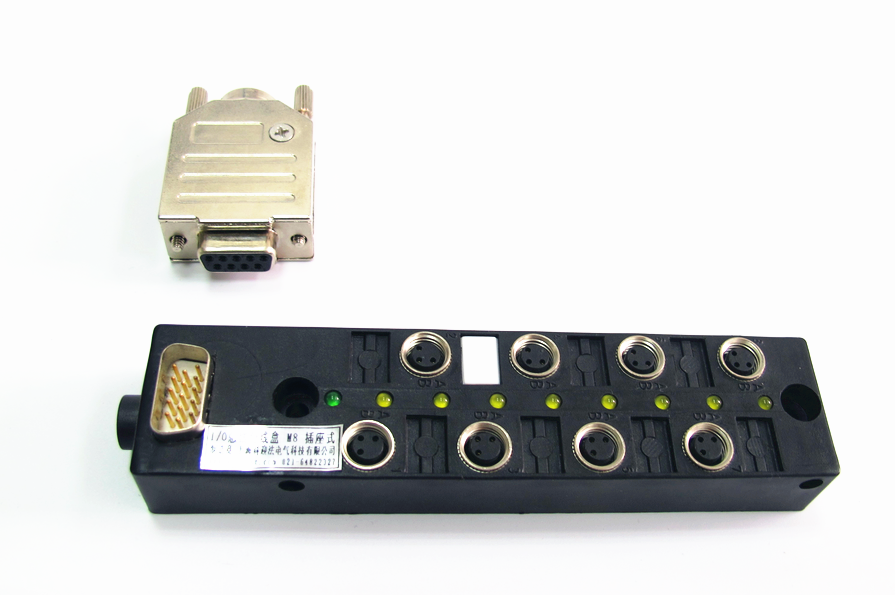

M8 总线分线盒(8 位、DB9 插座式)是上海科迎法电气科技有限公司自主设计、研发与生产的总线 I/O 分线产品,自 2007 年上市销售以来,已满足 600 家以上客户的使用需求。产品把分散在设备各处的 8 路传感器与执行器信号汇集到一只盒体,再经一只 DB9 插座整束送入 PLC、工控机或总线主站,减少柜内端子排数量与逐根走线的工时。
分线盒本体提供 8 个 M8 螺纹端口,每个端口对应一路 I/O 通道;输出侧为 DB9 插座,支持整束插拔。现场传感器插头无论是预制带电缆还是现场接线式,都可直接旋入端口,检修时拆装单路插头不影响其余通道,适合节拍紧凑、停机窗口短的产线。
产品定位与核心优势
在 I/O 布线中的角色
传统做法是每个传感器单独放一根电缆进柜,8 路信号就要 8 根电缆、8 组端子和 8 次剥线压接。分线盒把这些工作前移到设备侧:一根总线电缆从盒体引到控制柜,盒体内部完成 8 路分配。布线长度、柜内占用与接线错误率同时下降,现场增减检测点时也只需在端口上拆装插头,不必改动柜内端子排。
8 位与 DB9 的组合价值
8 位是工业现场最常见的一档通道数,覆盖一个小型工位、一段输送线或一台专机的检测点数量。DB9 插座在有限体积内提供 9 个触点位置,8 路信号占用其中 8 路,剩余触点按接线图定义为公共端、参考端或备用端。整束插拔使更换控制器或接入测试设备时不必逐路拆线,具体针位定义以随货接线图为准。
与 M12 分线盒的区别
公司 I/O 分线盒分 M8 与 M12 两个接口系列,均采用插座连接螺纹式结构。M8 端口外形更小,适合安装空间紧张、传感器密集的工位;M12 端口承载能力与机械强度更高,常用于电流较大或电缆较粗的场合。两者内部线路都可选 PNP 或 NPN、单通道或双通道,选型时先按传感器接口规格确定端口尺寸,再按负载电流确定通道形式。

结构组成与工作原理
8 位 M8 螺纹端口
盒体一侧均布 8 个 M8 螺纹端口,端口内为注塑成型的触点载体,触点排布按 IEC61076-2-101 定位,插头旋入后由螺纹压紧。端口之间的间距按手指操作空间设计,插头旋合时互不干涉;未使用的端口应加装防护盖,避免粉尘与切削液在螺纹槽内积聚,影响下次插拔与密封。
DB9 插座的信号汇集
DB9 插座位于盒体出线侧,内部通过印制线路或焊线把 8 个端口的信号触点汇集到插座对应针位,公共回路统一接到公共端。信号汇集段是整只盒体的电气核心,各通道走线长度一致、回路对称,可减少通道之间的串扰;插座外壳与盒体注塑结合,插拔力由壳体承担,不直接传递到内部焊点。
PNP 与 NPN 内部线路
PNP 型的公共端接 0V,信号端在传感器动作时输出高电平;NPN 型的公共端接 24V,信号端动作时被拉低。两种线路的端口定义与公共端接法不同,订货时必须与传感器类型一致。同一只盒体内不宜混用两种极性,否则公共端无法统一,故障排查时也容易把极性不匹配误判为触点故障。
屏蔽与公共回路
总线电缆带屏蔽层时,屏蔽应经盒体内的屏蔽端子连到插座外壳或专用屏蔽针位,形成从传感器电缆到主站的连续屏蔽路径。屏蔽层不应与信号公共端短接,否则会引入地环流,表现为信号漂移或计数异常。公共回路按 8 路信号的返回路径统一布置,接线时先确认公共端电位,再逐一接入信号线。
关键参数与规格表
下表为该系列分线盒的通用参数,端口数量、螺纹规格与芯数组合以订货型号确认为准;表中数值来自产品实测与执行标准,特殊要求可在定制时另行约定。
| 项目 | 参数 |
|---|---|
| 防护等级 | IP67/68/69 |
| 接触件材料 | 铜合金 |
| 接触件表面处理 | NiAu |
| 接触件载体材料 | Au |
| 连接类型 | 螺纹M12*1 |
| 多芯线规格 | 符合CAN总线、DEVICENET总线特性阻抗电缆 |
| 状态显示 | 无 |
| 机械寿命 | 大于500周期 |
| 执行标准 | IEC61076-2-101 |
| 总额定电流 | 12A |
| 额定电压 | 24VDC |
| 单I/O信号电流传输能力 | 2A |
| 单槽电流负载能力 | 4A |
| 冲击电压 | 1000V |
| 位数 | 5PIN |
| 接触电阻 | ≤5mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 工作温度范围 | -25℃~+85℃ |
电流分配能力
总额定电流 12A 指整只盒体可承载的合计负载,单路 I/O 信号电流 2A、单槽负载 4A 则约束单个端口的通过能力。选型时把同时工作的传感器与执行器电流相加,留出余量后再对照总额定值;驱动电磁阀、指示灯等冲击性负载应按启动电流核算,避免公共回路过热或压降过大。
电气与机械指标
接触电阻不大于 5mΩ、绝缘电阻不小于 1000MΩ,是判断触点状态与绝缘是否受潮的直接依据;冲击电压 1000V 对应 24VDC 回路的常规绝缘配合。机械寿命大于 500 次插拔周期,按日常检修频次折算可覆盖多年使用;超过该次数后应检查端口螺纹与触点弹性,出现旋合发涩或接触电阻上升时更换盒体而不是继续使用。
材料与制造工艺
接触件与镀层
接触件采用铜合金,兼顾弹性与导电性,插孔经过收口处理,保证多次插拔后仍能维持接触压力。表面处理为 NiAu,即镍底层加金层:镍层阻挡铜向表面扩散,金层降低接触电阻并抑制氧化,适合低电平信号与长期不插拔的场合。触点载体同样镀金,避免载体氧化影响接触稳定性。
壳体注塑与装配
壳体为工程塑料注塑件,端口螺纹与插座窗口一次成型,壁厚均匀可减少冷却收缩造成的尺寸偏差。注塑后装入触点载体与密封件,再完成内部焊线或印制板装配;装配完成的盒体逐只做通断与绝缘测试,确认 8 路通道与公共端对应无误后才进入封装,避免错线流入现场。
防护与可靠性
IP67/68/69 密封结构
产品防护等级覆盖 IP67、IP68、IP69,分别对应短时浸水、持续浸水与高压高温冲洗。密封依靠端口螺纹根部的密封圈、插座与插头配合面的密封以及壳体分型面的结合;装配时密封圈不得扭曲,螺纹必须旋合到位才能形成轴向压紧。选用 IP69 型号时还应确认电缆护套与密封件材质能否承受冲洗温度。
温度适应与机械寿命
工作温度范围-25℃~+85℃,覆盖一般车间、户外机柜与设备内部温升后的环境。低温下塑料壳体收缩、密封圈变硬,插拔力会上升;高温下应避免电缆长期紧绷,防止护套在端口根部开裂。机械寿命大于 500 周期按标准插拔条件测得,现场若频繁带载插拔,应相应缩短检查与更换周期。
总线电缆的阻抗匹配
多芯线选用符合 CAN 总线、DEVICENET 总线特性阻抗要求的电缆,目的是让分支段阻抗与主干一致,减少信号反射。总线系统中分支长度、终端电阻与电缆阻抗三者需要一起核算;分线盒作为分支节点,内部走线应尽量短,避免在盒内形成额外的阻抗不连续点,导致通信误码率上升。
安装与接线指导
与 PLC、工控机侧连接
盒体的 DB9 插座面向控制柜一侧,通过预制 DB9 电缆或现场制作的对接线接入 PLC 输入模块、工控机采集卡或总线耦合器。接线前核对针位定义与模块端子排列,公共端电位必须与模块一致;PNP 型配漏型输入、NPN 型配源型输入是常见组合,接反时信号会常亮或常灭,容易被误判为传感器损坏。
端口分配与屏蔽接地
建议按工位或功能划分端口:同一机构的传感器集中在相邻端口,图纸编号与盒体标签一一对应。屏蔽层在盒体侧单点接地,控制柜侧不再重复接地,避免形成地环流;接地线截面与屏蔽编织层截面匹配,连接处压紧不得虚接,否则振动后容易出现间歇性通信中断。
固定与电缆应力释放
盒体通过底部安装孔或支架固定在设备钣金上,固定面应平整,避免拧紧后壳体变形影响密封。出线侧电缆需留出弯曲余量并加装固定卡箍,把拉力与振动传递到支架而不是端口焊点;长距离悬空敷设时增设支撑点,防止电缆自重长期拉扯插座与内部线路。
型号与选型对照
8 位与 12 位
M8 系列现有 8 位与 12 位两档。8 位适合单工位或小型设备,盒体紧凑、布线集中;12 位适合检测点较多的产线段,可减少盒体数量,但分支电缆更长、故障定位范围更大。选型时按实际 I/O 点数并预留 1~2 路备用,避免满配后无法扩展。
插座式与直接出线式
插座式盒体自带 DB9 插座,主电缆可现场制作或选预制电缆,适合柜内走线长度不定、需要频繁改线的项目;直接出线式盒体的电缆与壳体一体成型,长度可选 2 米、5 米、10 米或按需求定制,现场即插即用,适合批量设备与标准化机型。两种形式的端口侧结构一致,区别在出线方式与后期维护的便利性。
典型应用场景
自动化产线传感器群
装配线、检测线、包装线上的光电、接近与压力传感器常集中在一个工位,用一只 8 位分线盒即可把信号汇总到该工位的控制柜。设备换型时只需调整端口插头与标签,不必重新敷设整段电缆;多工位并排布置时,每只盒体对应一个工位,故障范围天然被限定,排查时不必逐根测量整条产线的线路。
现场总线分支与设备改造
CAN、DEVICENET 等现场总线系统中,分线盒作为主干到设备的分支节点,把多路 I/O 就近汇集后再并入总线。老旧设备改造时,原有端子排与电缆往往难以复用,分线盒可在设备侧建立新的接线基准,减少对原柜内布局的改动。
常见问题与排查
某一路信号无输出,其余通道正常。先交换传感器插头,判断故障在传感器侧还是盒体侧;若换端口后恢复,检查原端口触点是否氧化、插头是否旋到位。8 路共用公共端,单路异常通常不涉及公共回路。
全部通道无信号。优先测量公共端与电源,再查 DB9 对接线是否插紧、针位是否与模块定义一致。公共端接错极性时,PNP 与 NPN 的表现正好相反,可据此快速判断是接线问题而非盒体损坏。
信号时有时无,伴随设备动作。多为振动导致插头松动或电缆应力未释放。检查端口旋合是否到位、卡箍是否固定,必要时缩短悬空段长度;若仅在变频器启动时出现,应检查屏蔽接地与信号线走向。
端口进水或结露。确认未用端口是否加盖、密封圈是否缺失或扭曲、螺纹是否旋合到位。清洗工位应选用对应 IP 等级的型号,并在停机后检查盒体内部有无冷凝水,必要时改善柜内通风。
总线通信偶发误码。核对电缆是否为特性阻抗电缆、分支长度是否过长、终端电阻是否匹配。分线盒内部走线虽短,但若屏蔽层与公共端短接,同样会引入干扰,可断开屏蔽后对比通信质量来定位。
包装、储运与定制服务
盒体颜色可选黄色、黑色、灰色与透明,其中黄色在现场辨识度最高,便于巡检时快速定位;电缆颜色可选黑色、黄色。产品采用独立包装并附接线图与端口标签,储运过程应避免重压与长期暴晒。
公司十分愿意接受客户特殊定制,可对端口数量、内部极性、出线长度、壳体与电缆颜色、标签内容进行调整;配套插头分预制带电缆与现场接线两类,规格齐全,Y 形、T 形转接器亦有现货供应。订货时提供传感器类型、通道数量、电缆长度与使用环境,可缩短选型与交期确认的时间。
