太阳光模拟器滤光片怎么选？AM1.5G光谱校正滤光片原理与选型指南

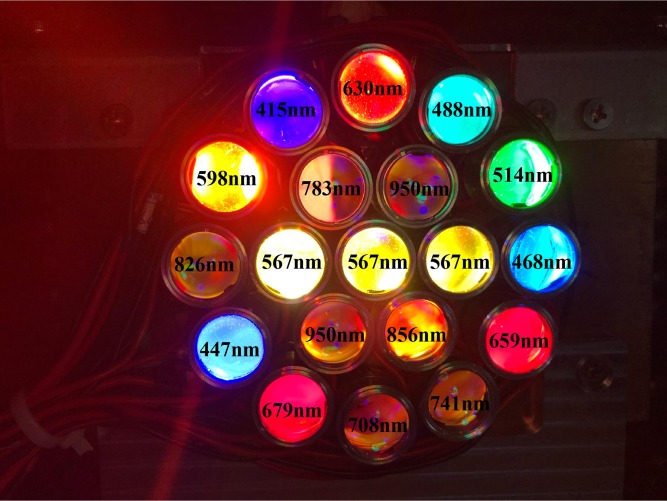

太阳光模拟器的光谱匹配度能不能达到A级，核心取决于滤光片。氙灯或LED发出的原始光谱和真实太阳光有明显偏差：氙灯在近红外波段有多个强发射峰，可见光波段相对偏弱；LED光源则是多个离散波段的组合，连续光谱覆盖不足。滤光片的作用就是对原始光源光谱进行"整形"，让最终输出的光谱在各个波段的比例都尽可能接近AM1.5G标准太阳光。

很多用户选购太阳光模拟器时只关注光源类型和功率等级，忽略了滤光片的质量差异。同样是A级光谱匹配度的设备，用进口滤光片和普通滤光片，在长期使用后的光谱漂移速度、耐高温性能、紫外波段稳定性等方面差距很大。上海科迎法电气的太阳光模拟器采用石英基片加干涉膜层的光谱校正滤光片，膜系结构为(LH)3，300到470nm波段透射率34%正负3%，580到650nm波段54%正负3%，750到900nm波段93%正负2%，950到1200nm波段90%正负3%，确保AM1.5G六波段匹配度全部达到A级标准。




太阳光模拟器用的滤光片主要有两种类型：吸收型滤光片和干涉型滤光片。吸收型滤光片依靠玻璃材料本身对特定波长的吸收作用来改变光谱，比如有色玻璃滤光片。优点是成本低、角度依赖性小，缺点是光谱精度不高，而且吸收的光能会转化为热量，在高功率密度下容易热变形甚至开裂。干涉型滤光片则是通过在基片表面交替沉积高折射率和低折射率的薄膜材料（通常是二氧化钛和二氧化硅），利用光的干涉效应来实现对不同波长的选择性透过或反射。



干涉滤光片的膜系设计是关键技术。简单的长波通或短波通滤光片只有几对膜层，而AM1.5G光谱校正滤光片需要精确控制多个波段的透射率，膜层数可达十几到几十层。膜系结构通常表示为(LH)n，其中L代表低折射率材料层，H代表高折射率材料层，n代表交替堆叠的周期数。比如(LH)3就是三对高低折射率交替的膜层结构。层数越多，光谱曲线的控制精度越高，但镀膜成本也越高，而且膜层应力问题越复杂。



基片材料的选择也很重要。普通光学玻璃（如K9玻璃）价格便宜，但紫外波段（300到400nm）透射率低，而且长期受紫外照射容易发生日晒老化，导致透射率下降。石英玻璃（熔融石英）在紫外到近红外全波段都有很高的透射率，耐温性能好（软化温度超过1100度），抗紫外辐照能力强，是高端太阳光模拟器滤光片的标准配置。石英基片的成本大约是普通玻璃的5到10倍，但使用寿命和光谱稳定性也提升了数倍。

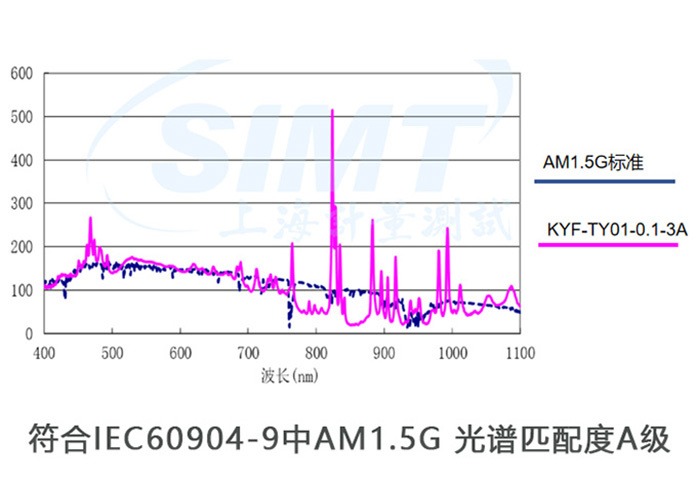

IEC 60904-9标准将太阳光光谱划分为六个波段，分别是紫外波段（300到400nm）、短波可见光（400到500nm）、中波可见光（500到600nm）、长波可见光（600到700nm）、短波近红外（700到900nm）和长波近红外（900到1100nm）。每个波段都有一个匹配度要求，A级标准是0.75到1.25，B级是0.6到1.4，C级是0.5到1.5。



滤光片的透射率曲线直接决定了各波段的匹配度。以AM1.5G校正滤光片为例，氙灯原始光谱在可见光波段相对偏弱而近红外偏强，所以滤光片需要在可见光波段有较高的透射率（让更多可见光通过），在近红外波段有较低的透射率（衰减掉多余的近红外能量）。这就是为什么750到900nm波段透射率可以达到93%，而580到650nm只有54%——不是滤光片做不出更高的可见光透射率，而是需要刻意压低某些波段来匹配AM1.5G的光谱比例。



不同应用场景对滤光片的要求也不同。标准光伏测试需要严格匹配AM1.5G全波段，用标准AM1.5G滤光片即可。钙钛矿电池研究中，有时候需要增强紫外波段来研究紫外光致降解效应，这时候就需要紫外增强型滤光片，降低300到400nm波段的衰减。光催化研究则可能需要紫外截止或可见光截止滤光片，只让特定波段通过。所以选型时不仅要看"是不是AM1.5G滤光片"，还要看各波段的具体透射率数据是否符合你的测试需求。





滤光片不是永久不变的。长期使用中，滤光片会因为多种因素发生性能衰减。最常见的是膜层损伤：高功率密度的光照（特别是紫外成分）会使干涉膜层发生微观结构变化，导致膜层折射率改变，透射率曲线偏移。这种偏移通常表现为紫外波段透射率下降（膜层吸收增加）和各波段匹配度整体漂移。另一个损伤来源是热应力：滤光片吸收的光能转化为热量，如果散热不好，膜层和基片之间因为热膨胀系数不同会产生应力，严重时膜层开裂脱落。



怎么判断滤光片是否需要更换呢？有几个方法。最准确的是定期用光谱辐射计测量输出光谱，和出厂时的光谱数据对比，如果某个或多个波段的匹配度降到了A级标准以下（比如低于0.75或高于1.25），就说明滤光片已经老化，需要更换或重新校准。第二个方法是观察外观：如果滤光片表面出现膜层脱落的斑点、裂纹或者明显的变色（比如从无色透明变成淡黄色），说明滤光片已经严重损伤，必须立即更换。第三个方法是参考使用时长：一般石英基片干涉滤光片在正常使用条件下（1000W/m2，每天8小时）寿命约5000到8000小时，超过这个时间建议做一次光谱检测。



延长滤光片寿命的方法有几个。首先是确保光源散热系统正常工作，滤光片温度过高会加速膜层老化。其次是避免频繁开关设备，冷热循环的热冲击对膜层的伤害比持续高温还大。第三是保持滤光片表面清洁，灰尘和油污会吸收光能量造成局部过热，清洁时要用专用的光学镜片清洁液和无尘布，不能用普通纸巾或手指直接擦拭。





标准光伏电池IV测试选标准AM1.5G滤光片即可，要求六波段匹配度全部达到A级。注意区分是"总光谱匹配度A级"还是"每个波段都A级"，有些设备平均下来是A级，但个别波段其实是B级，对测试精度有影响。



钙钛矿和叠层电池研究建议选光谱可调型滤光片组合，或者直接选LED多通道可调光源。如果用氙灯加滤光片方案，可以配备多种滤光片（标准AM1.5G、紫外增强、红光富集等），根据实验需要手动切换。



光催化和光化学反应研究的情况比较特殊，通常不需要全光谱匹配，而是需要特定波段的单色或窄带光。这时候应该选带通滤光片（比如365nm带通、420nm带通、550nm带通等），而不是AM1.5G滤光片。带通滤光片的中心波长和半高宽（FWHM）可以根据实验需求定制。



材料老化测试（汽车内饰、塑料、涂料等）通常参考DIN 75220或SAE J2527标准，对紫外波段的能量分布有特殊要求。这时候需要的是老化试验专用滤光片（比如窗玻璃滤光片模拟透过玻璃的太阳光，或者石英滤光片模拟户外直射），不能直接用光伏测试用的AM1.5G滤光片。选型时一定要确认对应的老化试验标准编号。



最后说一下国产和进口滤光片的选择。进口滤光片（比如德国安铝、美国Omega等）的膜层一致性好、批次稳定性高，但价格贵（一片AM1.5G校正滤光片可能要几千到上万元），交货周期长（4到8周）。国产滤光片这几年进步很大，A级匹配度完全能做到，价格只有进口的三分之一到一半，交货也快。如果是常规光伏测试，国产优质滤光片完全够用；如果是做高精度的计量级测试，或者对批次一致性要求极高，可以考虑进口滤光片。





选购太阳光模拟器滤光片时，要向供应商确认以下几个关键参数：基片材料（石英还是玻璃）、膜层类型和层数、各波段透射率具体数值、匹配度等级（是每波段都A级还是平均A级）、损伤阈值（W/cm2）、使用寿命（小时数）、质保期。最好让供应商提供滤光片的实测光谱透射率曲线，而不是只看标称的等级。



另外要注意滤光片的尺寸和安装方式。不同厂家的太阳光模拟器滤光片安装结构不一样，有圆形的也有方形的，有卡扣安装的也有螺纹安装的。更换滤光片时最好联系原厂家购买匹配的型号，不要自己买个光谱参数差不多的就装上去，尺寸不合适可能导致漏光或安装不牢固。

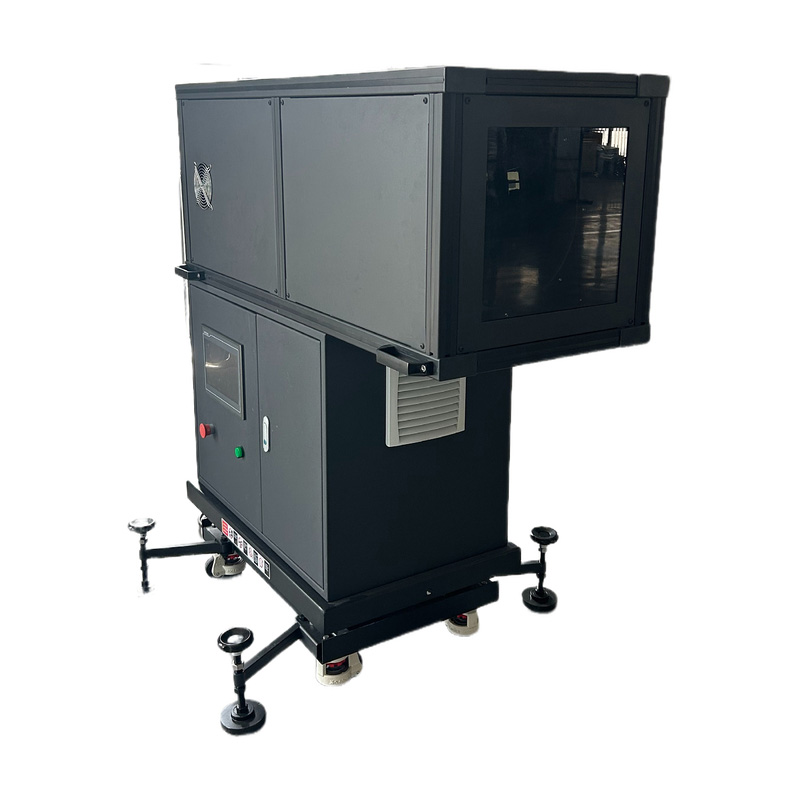

科迎法电气的太阳光模拟器全系标配石英基片干涉膜AM1.5G滤光片，出厂附光谱透射率检测报告，滤光片质保12个月，提供更换和重新校准服务。如果你的设备用了几年觉得光谱可能漂移了，可以联系我们上门做光谱检测，根据检测结果决定是清洁、校准还是更换滤光片。
