光学太阳模拟器准直度怎么选？光学系统设计与光束质量参数详解

上海科迎法电气在光学太阳模拟器研发过程中发现，很多用户在选型时只关注辐照度和光斑面积，忽略了准直度和光束质量这些决定测试精度的关键光学参数。光学太阳光模拟器与普通太阳光模拟器的区别在于前者更强调光束的方向性和空间均匀性，适用于对光束质量有严格要求的场景，如航天器太阳帆板测试、光学仪器校准、卫星传感器标定等。本文从光学系统设计角度分析太阳模拟器的光束质量参数和选型方法。



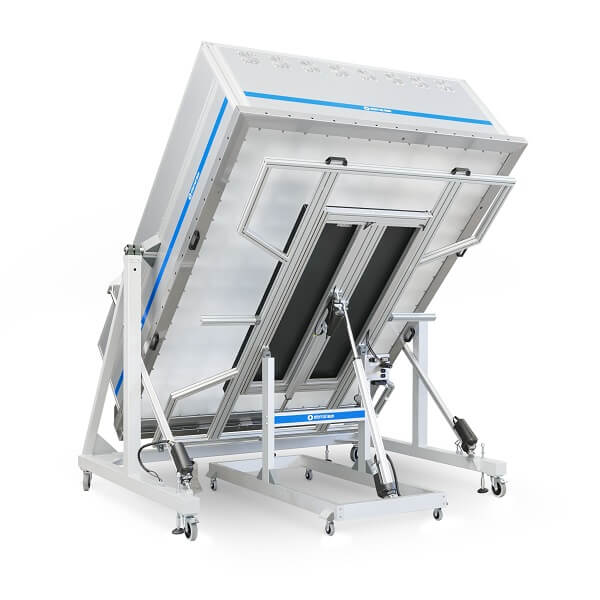

光学太阳模拟器的光学系统由光源、聚光系统、光学积分器、准直光学和滤光系统五部分组成。每个部分的设计都会影响最终输出光束的质量。



光源。短弧氙灯是主流选择，弧长1到5毫米，亮度高且光谱接近AM1.5G。氙灯弧长的稳定性直接影响光斑均匀度，弧长波动会使聚光系统焦平面位置漂移，导致积分器入射面亮度不均匀。高质量的短弧氙灯弧长波动小于0.1毫米。



聚光系统。聚光镜通常采用非球面反射镜或复合抛物面聚光器（CPC），将氙灯发出的发散光汇聚到积分器入射面。聚光镜的数值孔径（NA）决定收集效率，NA值越大收集角越大但加工难度越高。聚光镜面型精度影响光斑形状，面型误差会导致光斑出现条纹或热点。



光学积分器。积分器是保证光斑均匀度的核心部件。常用类型有 kaleidoscope 混光棒（四面或六面反射内壁）和复眼透镜阵列（FLA）。混光棒通过多次内反射将输入光束的空间分布"洗牌"成均匀分布，均匀度可达A级（正负2%以内）。复眼透镜阵列通过多个小透镜将光束分割再叠加，均匀度更高但对准要求严格。混光棒的优势是结构简单成本低，缺点是输出端有微弱的条纹结构，需要加散射板消除。



准直光学。准直透镜或反射镜将积分器输出的发散光转换为近似平行光。准直度用准直半角（发散角的一半）衡量，A级太阳模拟器要求准直半角小于正负2度。准直透镜通常采用非球面透镜或离轴抛物面反射镜，后者无色差适合宽光谱应用。



滤光系统。滤光片用于调整光谱分布使其匹配AM1.5G标准。常见的滤光组合包括石英窗口（截止180纳米以下紫外）、AM1.5G滤光片（调整可见光到近红外波段比例）、红外吸收滤光片（截止1200纳米以上红外）。滤光片的带宽和透过率直接影响光谱匹配度等级。





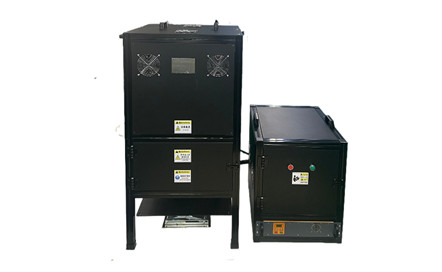

准直度是光学太阳模拟器区别于普通太阳模拟器的关键参数。准直度表征光束的平行程度，用准直半角表示。准直半角越小光束越接近理想平行光。



不同应用对准直度的要求差异很大。



航天器太阳帆板地面测试要求准直半角小于正负1.5度。太阳在地球轨道处的视直径约0.5度（准直半角约0.27度），地面模拟器无法做到如此小角度，但1.5度以内已能满足地面验证需求。准直度不够会导致帆板不同位置入射角差异大，测试结果偏离实际在轨性能。



光学仪器日光响应校准要求准直半角小于正负1度。相机、光度计、辐照度计等光学仪器在日光环境下的响应需要用太阳模拟器标定。准直度不够会使仪器入瞳接收到的光通量与实际日光不一致，导致标定误差。



卫星传感器辐射标定要求准直半角小于正负0.5度。卫星地球观测传感器的辐射定标要求模拟光源尽可能接近真实太阳的方向特性，准直半角越小定标精度越高。这类应用通常使用大口径离轴反射式准直镜，口径可达300到500毫米。



光伏电池IV测试对准直度要求较低，通常正负3到5度即可。光伏电池对入射角不敏感（朗伯响应），准直度对测试结果影响不大。但对双面电池或叠层电池，准直度会影响前后面接收的非对称性，建议准直半角小于正负3度。



选择准直度时需要在成本和精度之间平衡。准直半角从正负5度提升到正负2度，光学系统成本增加约30%。从正负2度提升到正负1度，成本可能翻倍。用户应根据测试场景的实际需求选择，不建议盲目追求高准直度。



光斑均匀度是光学太阳模拟器另一个关键参数，表征有效照射面积内辐照度的最大偏差。IEC 60904-9将均匀度分为A级（不大于正负2%）、B级（不大于正负5%）、C级（不大于正负10%）。



影响均匀度的因素包括以下几方面。



积分器设计。混光棒的长度与截面边长比（长径比）直接影响均匀度。长径比越大均匀度越好，但光通量损耗越大。一般长径比取3到5倍。复眼透镜阵列的子透镜数量越多均匀度越好，常用的7乘7阵列可达A级均匀度。



光源稳定性。氙灯放电过程中弧光位置会发生微小抖动（约0.05到0.2毫米），这种抖动通过聚光系统放大后会在积分器入射面形成亮度波动。解决方法是使用低纹波电源（纹波系数小于1%）和弧光稳定电路。



光学元件精度。准直透镜的面型精度、反射镜的镀膜均匀性、滤光片的透过率均匀性都会影响输出光斑的均匀度。高质量的准直透镜面型精度可达波长约二十分之一波长（约25纳米）。



机械稳定性。光学元件之间的相对位置如果发生微米级偏移（因振动或温度变化），会导致光路失调均匀度下降。光学太阳模拟器需要刚性光学支撑结构和保温措施。



实际验收中，建议用辐照度分布测试仪（CCD面阵或扫描式光电二极管）扫描整个有效光斑区域，出具均匀度等高线图。不能只取几个点测量后计算均匀度，那样可能遗漏局部热点或冷点。





光学太阳模拟器的光束质量不能只看单一参数，需要综合评估准直度、均匀度、光谱匹配度和时间稳定性四个指标。



光谱匹配度。IEC 60904-9将光谱分为6个波段（400到500纳米为波段3，500到600纳米为波段4，600到700纳米为波段5，700到900纳米为波段6，900到1100纳米为波段7，其余为波段2），每个波段实际积分与标准AM1.5G对应波段积分的比值在0.75到1.25之间为A级。光谱匹配度差会导致不同波段响应不同的电池（如多结电池、钙钛矿硅叠层电池）测试结果失真。



时间稳定性。短时间稳定性（一个IV曲线扫描周期内，通常小于1秒）要求辐照度波动不大于正负1%为A级。长时间稳定性（连续运行1小时内）要求不大于正负3%为A级。时间稳定性主要由灯源电源质量和光反馈系统决定。



选购光学太阳模拟器时，建议要求供应商提供完整的性能测试报告，包括光谱分布图、辐照度分布等高线图、准直半角测试数据和短长时间稳定性曲线。科迎法电气生产的光学太阳模拟器系列标配AAA级校准报告，可根据用户需求定制不同准直度等级和光斑尺寸，欢迎咨询选型。
