太阳光模拟器实验室怎么建设？实验室布局、供电、通风与安全规范完整方案

很多用户买了太阳光模拟器才发现实验室装不下或者供电不够，不得不返工改造，既耽误时间又增加成本。其实在采购设备之前，就应该先规划好实验室的建设方案。上海科迎法电气在交付太阳光模拟器的同时，也会提供实验室布局设计和改造建议，帮助用户一次性把实验室建好。

首先要明确几个基本问题：你买的是什么规格的设备？小面积桌面型（100乘100mm以下）对实验室要求很低，普通实验台加220V电源就能用。中等面积（200乘200mm到1平米）需要考虑承重和散热。大面积（3平米以上的阵列式）就要认真规划了，涉及吊装结构、三相供电、通风管道、环境控制等多个专业系统。本文主要针对中大面积太阳光模拟器实验室，小型设备可以参考其中的安全和环境要求部分。



第二个问题是实验室的定位：是常规测试用，还是高精度计量用？计量级实验室对环境稳定性要求高，需要恒温恒湿、防震台、暗室条件。常规测试实验室就简单很多，只要满足基本的供电、通风和安全要求即可。先想清楚用途再做建设方案，避免花冤枉钱。





选址方面，尽量选楼房的低楼层。大面积太阳光模拟器加上吊装架总重量可能达到几百公斤到上吨，高楼层的楼板承重可能不够。而且高楼层的振动（比如楼体受风晃动、电梯运行震动）会影响光学对准精度，特别是准直型太阳模拟器对震动很敏感。如果只能放在高楼层，需要做承重加固和防震处理。

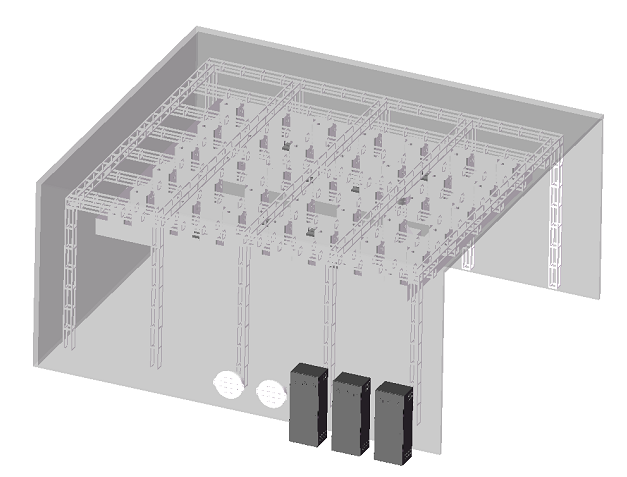

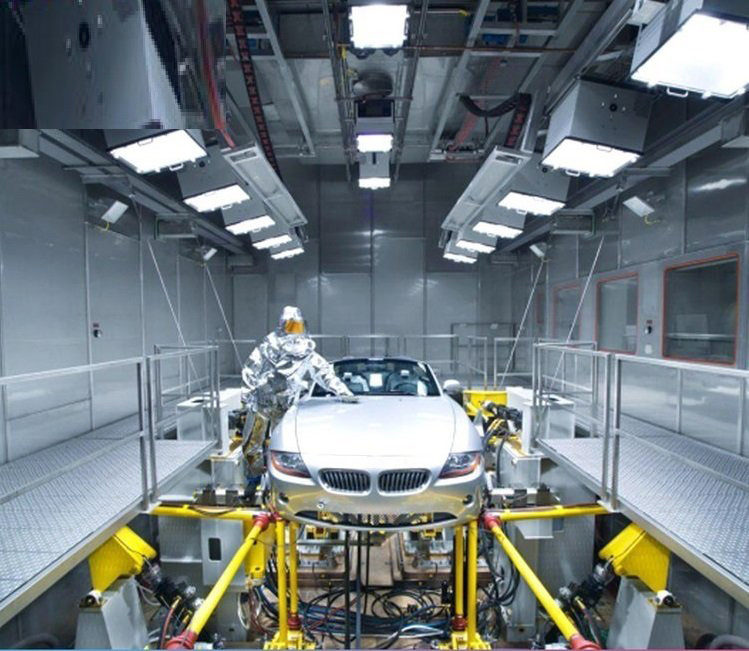

空间布局上，实验室面积要比设备本身大很多。一台照射面积3乘3米的太阳光模拟器，设备本身占地可能4乘4米，但实验室至少需要6乘6米的空间。原因是：设备周围要留出操作和维护通道（至少1米宽），电控箱和电源要放在旁边（占1到2平米），样品台和测试仪器也需要空间，还要考虑人员走动和样品搬运。科迎法电气的标准建议是：实验室长度和宽度至少比设备辐照面积大3米以上。



实验室高度也很重要。吊装式太阳光模拟器的光源在顶部，距离样品面有一定照射距离（通常1到3米），光源上方还要留吊装架和通风管道的空间。所以实验室的净层高至少要比照射距离高1.5到2米。比如照射距离2米的设备，实验室净层高至少要3.5到4米。如果层高不够，可以考虑落地式（光源从下往上照）或者降低照射距离，但要注意均匀度会不会受影响。



布局上还要考虑几个功能区：设备区（放置光源和样品台）、控制区（电控箱、计算机、测试仪器）、样品准备区（放待测样品和工具）、安全通道（紧急出口和逃生路线）。控制区最好和设备区分开（比如用玻璃隔断），这样操作人员不用暴露在强光下，也减少了人员散热对测试环境的影响。





太阳光模拟器是大功率设备，供电设计绝对不能马虎。小功率的（1kW以下）用单相220V就行。中功率的（1到5kW）最好用单相220V或者两相380V。大功率的（5kW以上）必须用三相380V供电，而且要考虑三相负载平衡。



怎么估算需要多大的供电容量呢？简单的算法是：设备额定功率乘以1.5到2倍的余量系数。比如一台额定功率40kW的大面积太阳光模拟器，供电容量至少要按60到80kW来设计。留余量的原因有几个：光源启动时的冲击电流（氙灯触发电流可能是工作电流的3到5倍）、未来可能的扩容、其他配套设备（温控、测试仪器、电脑等）的用电量。



供电线路的线径也要算好。线径不够会导致线路发热、电压降过大，严重时甚至引发火灾。一般铜导线的安全载流量是每平方毫米4到6安培。以380V三相供电为例，40kW设备的工作电流大约是60安培，乘以启动系数后可能达到100安培以上，所以主电源线径至少要选16到25平方毫米的铜线。具体线径要根据线路长度和允许的电压降来计算，长距离供电还要加大线径。



接地和漏电保护也很重要。太阳光模拟器的金属外壳、灯筒、电控箱都必须可靠接地，接地电阻不大于4欧姆。供电回路要安装漏电保护器，漏电动作电流选30mA的通用型或者100mA的延时型（避免氙灯启动时误动作）。另外，建议配不间断电源（UPS）给控制系统和测试仪器供电，防止突然断电导致测试数据丢失和设备异常关机。




太阳光模拟器工作时会产生大量热量，这些热量如果不及时排出去，会导致实验室温度升高，影响测试精度，甚至损坏设备。冷却方式主要有风冷和水冷两种，中小型设备大多用风冷，大面积高功率设备用水冷效果更好。



风冷系统的设计要点：每千瓦光源功率大约需要100到150立方米每小时的排风量。比如40kW的设备，排风量大约需要4000到6000立方米每小时。排风口应该设在设备的上部（热量往上走），进风口设在下部或侧部，形成空气对流。注意进风口要加空气过滤器，防止灰尘进入光学系统。排风管最好用金属风管，不要用塑料软管，避免高温变形或产生异味。



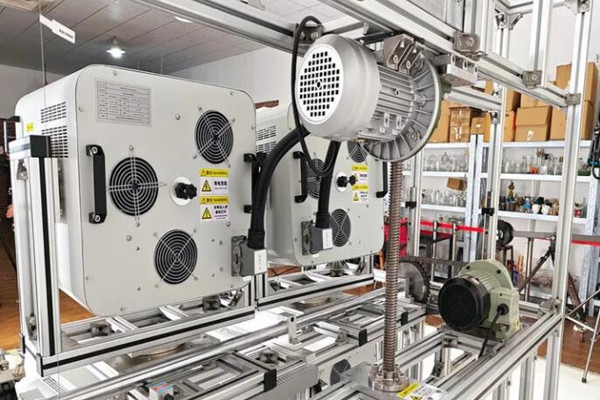

如果设备自带风冷系统（大部分氙灯模拟器都有），实验室只需要提供排风管道接口就行。但要注意：设备的排风量和实验室的排风能力要匹配，如果实验室排风不够，设备排出的热空气排不出去，会在实验室里循环，导致室温越来越高。所以最好在实验室装独立的排风机，风机风量要大于设备的总排风量。



水冷系统适合大面积高功率设备。水冷的散热效率高、噪音小，而且可以精确控制水温（从而控制光源温度，提高光稳定性）。但水冷系统的初装成本高，需要冷却水循环机、水管路，还要注意防漏水。科迎法电气的大面积太阳光模拟器可以根据用户需求选配风冷或水冷方案，水冷型还附带水温流量监控和漏水报警功能。



实验室温度控制也很重要。温度波动会影响太阳电池的测试结果（晶硅电池温度系数大约是负0.4%每度）。高精度测试建议实验室配空调，温度控制在25正负2度以内。普通测试也建议温度波动不超过正负5度。空调的制冷量要考虑设备的发热量，不能只按房间面积来选。





太阳光模拟器的安全问题主要有三类：强光伤害、电击危险和高温烫伤。



强光伤害是最容易被忽视的。1000W/m2的辐照度看起来和夏天正午的阳光差不多，但直视光源或者看光斑反射面仍然可能损伤视网膜。特别是紫外波段，虽然能量占比不高，但长期暴露会加速皮肤老化和损伤眼角膜。所以实验室必须有以下安全措施：设备工作时人员不能直视光斑，操作人员要戴防紫外护目镜；实验室门口要挂"强光危险"警示牌；设备要有安全联锁，门打开时光源自动熄灭或降到安全功率。



电击危险主要来自高压。氙灯的触发电压很高，通常有几千到几万伏的触发脉冲。虽然触发时间很短，但万一接触到还是很危险。安全措施：电控箱必须上锁，只有授权人员能操作；维护时必须先断电并等待电容放电（至少5分钟）；高压部分要有明显的警示标识；设备必须可靠接地。



高温烫伤也要注意。氙灯工作时灯筒表面温度可能达到几百度，反射镜和滤光片温度也很高。不小心碰到会造成严重烫伤。安全措施：高温部件要有防护罩；实验室要有"高温危险"标识；冷却系统故障时设备要能自动报警并降功率；操作人员要戴隔热手套才能接触高温部件。



另外还有一些通用的实验室安全要求：灭火器要放在显眼位置（推荐二氧化碳灭火器，不能用水浇电气火灾）；紧急停止按钮要安装在方便操作的位置；实验室要有紧急照明和疏散指示；至少两个出口形成逃生通道；定期进行安全检查和设备维护。





高精度太阳光模拟器对环境的要求比较高。除了前面说的温度控制，湿度也有要求。湿度太高会导致光学器件表面结露，影响透光率甚至造成膜层损坏。湿度太低则容易产生静电，对电子设备不利。一般建议实验室湿度控制在40%到70%RH之间。



振动对测试精度的影响要看设备类型。普通的大面积辐照模拟器对振动不太敏感，因为不需要精确的光学对准。但准直型太阳模拟器、光纤耦合太阳模拟器等对光路对准要求高的设备，振动会导致光斑漂移、准直度变化，影响测试结果。这种情况需要做防震处理：设备放在防震台上，实验室远离振源（电梯、水泵、空调外机等），必要时做地基防震沟。



洁净度也是一个容易忽略的因素。灰尘多的环境中，滤光片、反射镜、氙灯管表面积灰快，会导致光效率下降和均匀度变差。洁净度要求高的实验室建议做十万级或万级洁净室，至少也要装空气净化系统。普通实验室至少要保持门窗密封、定期清洁，操作人员穿干净的工作服。





实验室建设大致分几个步骤：第一步是方案设计，根据设备型号和测试需求确定实验室大小、布局、供电、通风等方案。第二步是土建改造，包括承重加固、墙面地面处理、门窗改造等。第三步是机电安装，包括供电线路、通风管道、空调系统、给排水（水冷型）等。第四步是设备进场安装调试。第五步是验收，包括设备性能验收和实验室环境验收。



验收时要检查的项目：光谱匹配度、辐照均匀度、时间不稳定性（设备本身的指标）、实验室温度稳定性、湿度、振动、洁净度（环境指标）、安全防护设施（急停、联锁、接地、灭火器等）、通风效果（设备满载运行时室温和排气温度）。科迎法电气的每台设备交付时都会提供详细的验收报告，包含所有性能参数的实测数据。



最后提醒一点：实验室建设最好和设备采购同步进行，甚至可以先做方案再选设备。这样可以避免"设备到了实验室还没建好"或者"实验室建好了设备装不下"的尴尬。科迎法电气提供从方案设计、实验室改造到设备安装调试的一条龙服务，用户只需要提供场地和需求，剩下的都可以交给我们。
