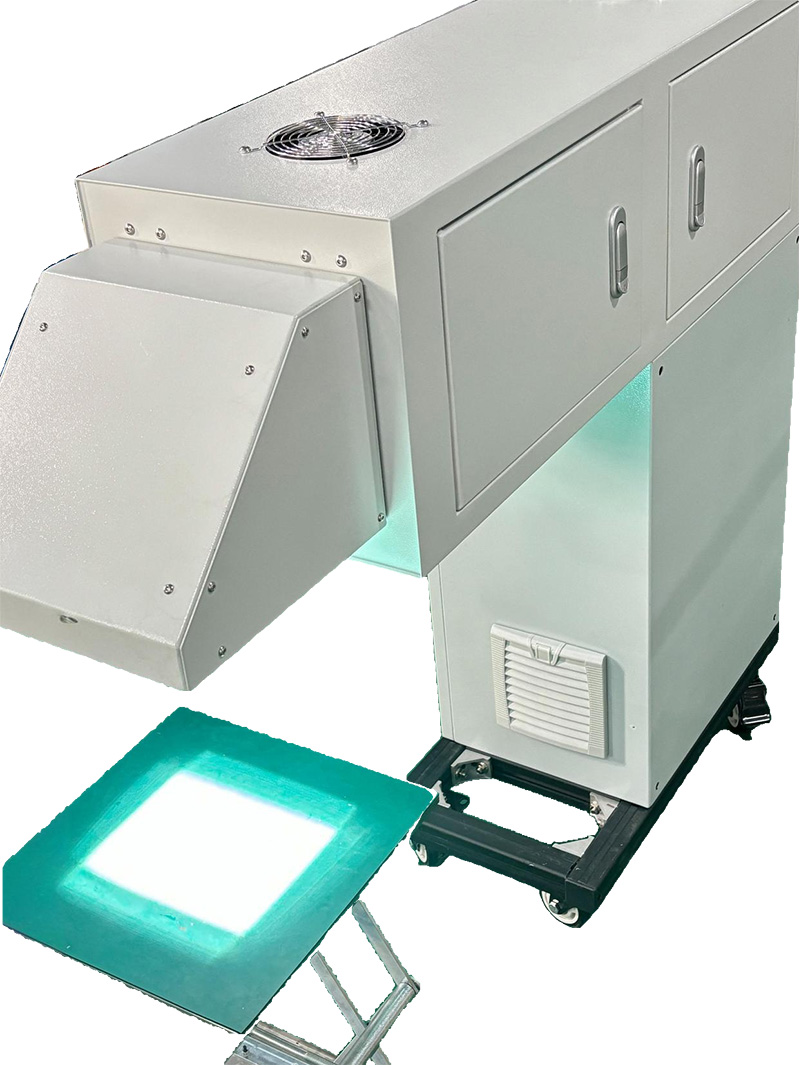

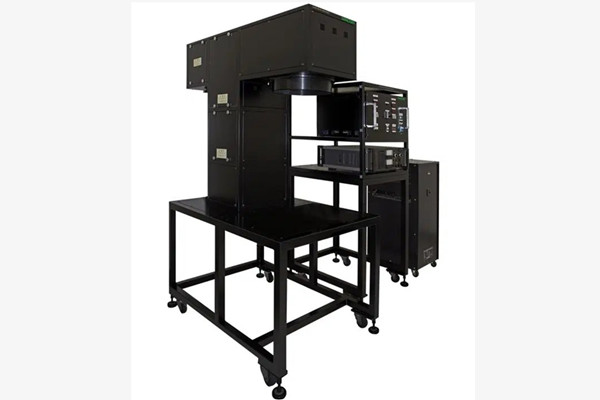

车载光学标定模拟器在HUD与车载传感器测试中的应用
一、车载光学标定模拟器的应用场景
车载光学标定模拟器主要用于三类测试场景：
HUD平视显示器阳光倒灌测试。HUD系统通过投影将行驶信息显示在挡风玻璃上，驾驶员透过玻璃读取信息。当阳光从特定角度照射挡风玻璃时，阳光光线进入HUD光学系统内部，造成投影图像对比度下降甚至完全不可见，这种现象称为阳光倒灌。模拟器需要从不同角度和不同辐照度水平模拟阳光照射，测试HUD系统在阳光倒灌场景下的图像可见性和对比度保持能力。
车载摄像头阳光干扰测试。ADAS系统的前视摄像头、环视摄像头在强光环境下可能出现过曝、眩光和色彩失真。模拟器模拟正午阳光、日出日落低角度阳光等场景，测试摄像头的动态范围和抗眩光能力。测试内容包括强光直射、强光侧射和明暗交替场景下的成像质量。
激光雷达和阳光干扰测试。激光雷达发射激光脉冲并接收反射信号，阳光中的红外成分可能干扰接收器。模拟器模拟不同辐照度和光谱条件下的阳光干扰，测试激光雷达在不同阳光条件下的探测精度和误报率。
二、模拟光源参数选择
车载光学标定模拟器的光源参数需要根据测试对象确定：
光谱范围：HUD测试主要关注可见光波段（380到780纳米），因为HUD投影图像在可见光范围内。摄像头测试需要覆盖可见光到近红外波段（380到1100纳米），因为摄像头传感器对近红外敏感。激光雷达测试需要覆盖到特定激光波长附近的光谱范围。
辐照度范围：模拟阳光辐照度需覆盖0到1200瓦每平方米。标准日光辐照度为1000瓦每平方米，但汽车在实际使用中可能遇到水面反射、雪地反射等高辐照度场景，峰值可达1200到1500瓦每平方米。模拟器应支持从低辐照度到超高辐照度的连续调节。
光束准直度：阳光作为远距离光源近似为平行光，准直度越高越接近真实阳光。车载测试要求光束发散角不超过正负1度，高精度测试要求不超过正负0.5度。准直度不足会导致照射面积和辐照度分布偏离实际阳光条件。
照射面积：HUD测试照射面积应覆盖整个HUD投影区域和挡风玻璃可见区域，通常需要300乘200毫米以上的均匀照射区。摄像头测试照射面积应覆盖摄像头视场角对应的区域，前视摄像头需要1000毫米以上的照射宽度。
三、HUD阳光倒灌测试方法
HUD阳光倒灌测试是车载光学标定模拟器最典型的应用。测试步骤：
安装定位：将HUD系统安装在测试台架上，模拟实际车载安装角度。模拟器光源放置在挡风玻璃前方，光源中心与HUD投影光轴的角度可调节。角度调节范围应覆盖正负30度的阳光入射角。
辐照度标定：在测试前用标准辐照度计在挡风玻璃外表面测量辐照度，调节模拟器输出使辐照度达到1000瓦每平方米。测量均匀性，照射区域内辐照度不均匀度不超过正负百分之五。
角度扫描：从0度到30度逐步改变光源入射角度，步长2到5度。在每个角度下用亮度计测量HUD投影图像亮度，用对比度计测量图像对比度。记录每个角度下的图像可见性等级。
数据分析：绘制角度对比度曲线，确定阳光倒灌临界角度（对比度下降到可读阈值时的入射角）。临界角度越大，HUD系统抗阳光倒灌能力越强。优质HUD系统的临界角度应大于25度。
四、车载摄像头测试方法
车载摄像头阳光干扰测试分为静态测试和动态测试：
静态过曝测试：模拟器从摄像头正前方照射，辐照度从低到高逐步增加。在每个辐照度水平下采集摄像头图像，分析图像中心亮度和色彩还原度。确定摄像头开始过曝的辐照度阈值，阈值越高抗强光能力越强。
动态范围测试：模拟器在照射区域内设置遮光板制造明暗交替场景。亮区辐照度1000瓦每平方米，暗区辐照度低于10瓦每平方米。采集图像后分析亮区和暗区细节保留程度，计算动态范围指标。
眩光测试：模拟器从摄像头侧方15到45度入射角照射。采集图像后分析眩光区域大小和中心图像质量退化程度。优质摄像头应通过光学设计和软件算法抑制眩光影响。
五、测试标准与验收
车载光学标定测试目前参考ISO 16505道路车辆摄像头系统标准和各整车厂的企标。关键验收指标：
HUD系统：在1000瓦每平方米阳光照射下，入射角20度时投影图像对比度不低于2比1，入射角25度时不低于1.5比1。图像亮度均匀性不低于百分之七十。
摄像头系统：在1000瓦每平方米直射条件下不出现过曝，动态范围不低于120分贝。侧向15度入射时眩光区域不超过视场面积的百分之十。
激光雷达：在1000瓦每平方米阳光照射下探测距离衰减不超过百分之十，误报率不增加。
科迎法电气建议车载光学器件研发团队在产品开发初期就引入阳光干扰测试，而不是到量产阶段才发现问题。通过模拟器在早期设计阶段验证光学方案的抗干扰能力，可以大幅缩短开发周期。
