AM1.5G光谱模拟器标准与光谱匹配度评估方法
一、AM1.5G光谱的物理定义
AM1.5G中的AM代表Air Mass，即大气质量，表示阳光穿过大气层的光程。数字1.5表示光程为垂直入射时的1.5倍，对应太阳天顶角约48.2度。字母G代表Global，即总辐射，包括直射光和散射光。
AM1.5G光谱对应的条件是：太阳天顶角48.2度，大气层外太阳光经过1.5倍大气程的光学吸收和散射后到达地面，总辐射（直射加漫散射）辐照度为1000瓦每平方米。这个条件代表了地球上中纬度地区全年大部分时间的典型阳光条件，被国际标准组织选为光伏测试的标准参考光谱。
AM1.5G光谱的波长范围从280纳米到4000纳米，覆盖紫外、可见和红外波段。其中紫外波段（280到400纳米）约占总能量的百分之五，可见光波段（400到780纳米）约占百分之四十三，近红外波段（780到4000纳米）约占百分之五十二。光谱在可见光区域的分布相对平坦，在红外区域存在多个大气水汽吸收带。
二、IEC60904-9光谱匹配度评估方法
IEC60904-9标准将AM1.5G光谱划分为6个波段，要求太阳光模拟器在各波段内的积分辐照度与标准AM1.5G光谱对应波段的积分辐照度之比在一定范围内。6个波段划分如下：
波段1：400到500纳米（蓝光区）
波段2：500到600纳米（绿光区）
波段3：600到700纳米（红光区）
波段4：700到800纳米（深红区）
波段5：800到900纳米（近红外1区）
波段6：900到1100纳米（近红外2区）
评估方法：在每个波段内分别计算模拟器光谱的积分辐照度和标准AM1.5G光谱的积分辐照度，计算两者的比值。6个比值全部落在规定范围内即为合格。
A级要求：6个波段的比值均在百分之六十到一百二十五之间。A级是较高精度要求，适用于高精度光伏测试和标定。
B级要求：6个波段的比值均在百分之六十到一百五十之间。B级适用于一般生产测试。
C级要求：比值范围更宽，适用于粗略测试。

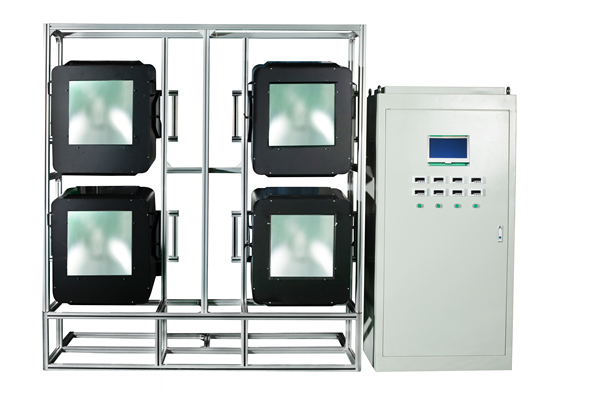

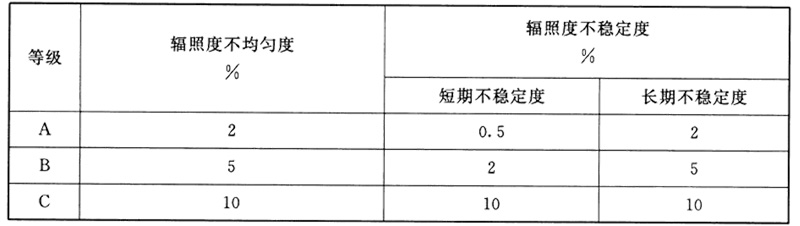

AAA级太阳光模拟器要求光谱匹配度、辐照均匀度和时间稳定性三项指标全部达到A级。
三、光谱匹配度测试方法
光谱匹配度测试需要使用光谱辐射计或光谱仪。测试步骤：
设备准备：光谱辐射计波长范围覆盖400到1100纳米，波长精度正负0.5纳米，光学分辨率优于5纳米。测试前用标准灯校准光谱辐射计，确保波长和辐照度读数准确。
测量条件：模拟器预热到稳定工作状态（通常预热15到30分钟），辐照度输出设为标准测试条件（1000瓦每平方米）。测试光路中不放置任何滤光片或光学元件，保证测量到光源原始光谱。
光谱采集：将光谱辐射计探头放置在测试面位置，采集模拟器光谱。采集时间根据光源类型确定：稳态光源采集时间1到5秒，脉冲光源采用瞬态采集模式。采集后存储光谱数据。
数据处理：将采集的光谱按IEC60904-9的6个波段分段积分，得到各波段积分辐照度。同时加载标准AM1.5G光谱数据，计算相同6个波段的积分辐照度。计算各波段比值，判断是否满足A级或B级要求。
四、影响光谱匹配度的因素
光源类型：不同光源的发光机理不同，光谱特性差异大。短弧氙灯光谱在可见光到近红外区域接近AM1.5G，是AAA级模拟器的主流光源。LED光源需要多芯片组合才能覆盖全波段，单芯片光谱过窄。金属卤化物灯光谱在绿光区偏强，需要滤光片修正。
滤光片设计：氙灯光谱在近红外区有多个强发射峰，需要用滤光片削弱。滤光片的设计精度直接影响光谱匹配度。高端模拟器使用多层干涉滤光片，各波段透过率精确控制。滤光片老化会导致透过率变化，建议每1到2年检查一次光谱匹配度。
光源老化：氙灯使用过程中电极材料蒸沉积在灯管内壁，石英外壳透过率下降，尤其在紫外区更明显。使用500小时后紫外波段辐照度可能下降百分之十到二十，需要调整滤光片或更换灯管。
环境温度：光源的工作温度影响光谱输出。氙灯在高温下光谱蓝移，低温下红移。高精度测试要求实验室温度控制在正负2度以内。
五、验收与日常维护
验收测试：新设备到货后进行全波段光谱匹配度测试，记录6个波段的比值作为初始基准。同时测量辐照均匀度和时间稳定性，三项指标全部满足合同要求才可签收。
日常检查：每周用简易光谱仪检查光谱波形是否正常，重点关注紫外和近红外波段的变化。如发现波形异常，用标准光谱辐射计重新进行6波段匹配度测试。
年度校准：每年用计量院溯源的标准光谱辐射计进行一次全面光谱校准，更新基准数据。如光谱匹配度降级（从A级降到B级），需要更换滤光片或灯管。
选型建议：如果主要用于晶硅电池测试，A级匹配度即可满足需求。如果用于多结电池或钙钛矿电池测试，需要特别关注紫外和近红外波段的匹配度，因为这些电池在边缘波段有较强的光谱响应。如果用于材料老化测试，光谱匹配度要求可适当放宽，但要确保紫外波段能量占比充足。
科迎法电气建议用户在选型时索要模拟器的光谱匹配度测试报告，而不是只看产品手册上的等级标注。实际光谱匹配度可能因批次和个体差异偏离标称值，验收时的实测数据才是判断依据。
