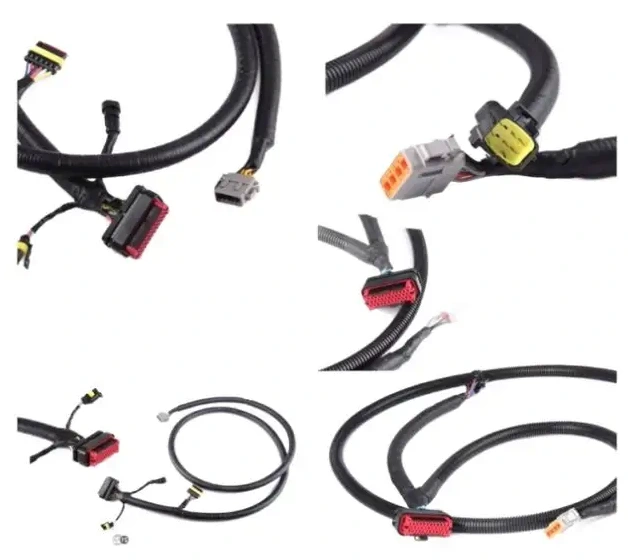

新能源汽车的驱动电机、转向电机、制动电机、水泵油泵电机，都需要通过控制电机线束连接电机控制器与电机本体。这条线束既要传输高压动力电（三相交流），又要传输旋变信号和温度信号，是典型的"动力+信号"一体化线束，设计和加工要求远高于普通线束。上海科迎法电气是专业的新能源汽车线束生产厂家，本文解析控制电机线束的结构、屏蔽和选型要点。
控制电机线束的构成与信号类型
动力相线与信号线的组合

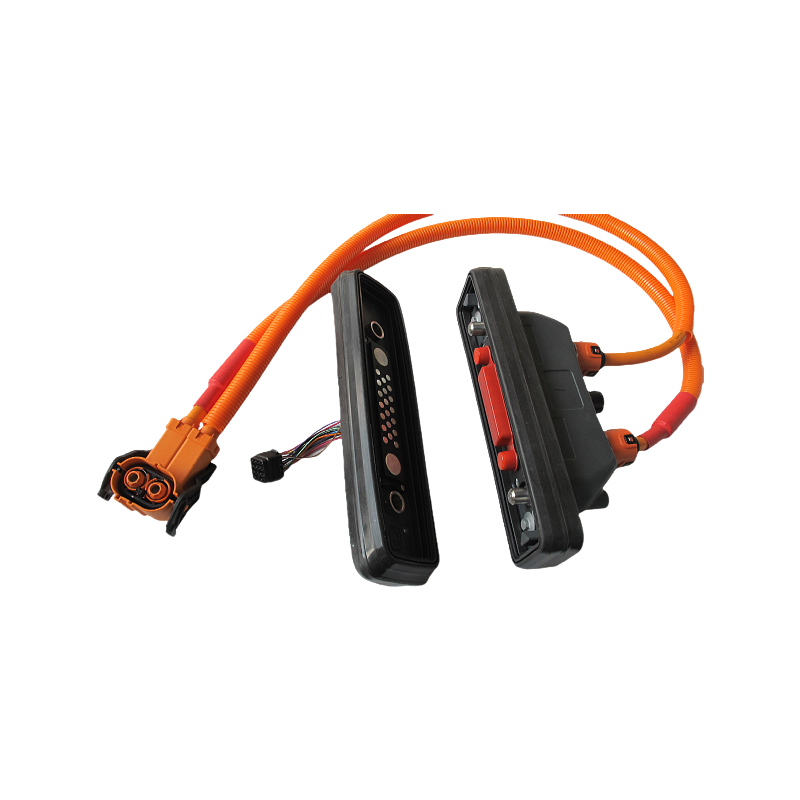

一条完整的控制电机线束包含两部分：动力相线（U/V/W三相，承载电机工作电流，线径4-35mm²）和信号线（旋变信号、温度传感器信号、接地屏蔽，线径0.35-0.5mm²）。两部分在同一护套内走线，必须做好屏蔽隔离，防止动力线的高频谐波干扰信号线。
旋变信号的特殊要求
电机旋变（resolver）信号是高频差分信号，对屏蔽完整性要求极高。旋变线必须单独双绞并全程屏蔽，与动力相线保持物理间距，否则电机高频噪声会耦合到信号线，导致位置反馈错误，直接影响电机控制精度。
屏蔽设计与EMC要求
动力相线的屏蔽结构
动力相线承载大电流，既是干扰源也是被干扰对象。标准结构为：相线导体+绝缘+铝箔屏蔽+编织屏蔽+外护套。三相线建议分别独立屏蔽（三根单独屏蔽线绞合），屏蔽效果优于共屏蔽方案，但成本更高。
屏蔽层搭接与接地处理
屏蔽层必须在连接器端360°环接至金属壳体，搭接电阻≤2.5mΩ（CISPR 25要求）。电机端通常单点接地，控制器端通过连接器壳体接地，两端接地形成完整屏蔽体。猪尾式引出接地在高频段屏蔽效果差，必须避免。
线束加工工艺的关键控制点
动力相线压接与截面分析
动力相线端子压接使用大吨位液压模具，压接高度和宽度必须严格按端子规格书控制。压接后做截面分析：导体无断裂、无毛刺刺入绝缘、压接高度偏差≤0.05mm，拉力值满足标准要求。科迎法对每批次首件和巡件做截面抽检并留存记录。
信号线双绞与屏蔽完整性
旋变信号线双绞节距通常10-15mm，剥线时不能损伤屏蔽层，屏蔽层压接专用接地端子后与连接器壳体搭接。信号线与动力线在同一护套内走线时，中间应加金属隔离层或分仓设计。
控制电机线束定制流程与选厂家要点
按图定制的标准流程
客户提供线束图纸或3D数模→工程评审（线径、端子、连接器、屏蔽要求）→打样→样品测试（导通、耐压、绝缘、屏蔽电阻、EMC预测试）→小批量→批量交付。控制电机线束打样周期一般2-3周，比普通线束长，因为屏蔽和压接验证更复杂。
供应商评估的五个维度
1. IATF 16949车规质量体系认证；
2. 大截面动力线压接能力（液压模具+截面分析设备）；
3. 屏蔽线360°环接工艺与搭接电阻检测能力；
4. 同类控制电机线束的交付案例；
5. EMC预测试和异常处理响应速度。
结语：控制电机线束是"动力+信号"一体化线束，屏蔽完整性和压接质量直接关系电机控制精度和整车安全。科迎法电气位于上海松江，具备车规体系和和大截面动力线加工能力，支持按整车厂图纸定制，欢迎驱动电机和整车企业来厂审核。
常见问题解答
问：控制电机线束的信号线和动力线可以分开做吗？
答：可以，但会增加走线路径和连接器数量。一体化线束是主流方案，节省空间且便于装配，关键是做好内部屏蔽隔离。
问：旋变信号线为什么必须单独屏蔽？
答：旋变是高频差分信号，电机动力线的高频谐波会耦合到信号线造成位置反馈错误。单独双绞+独立屏蔽是标准做法，与动力线保持物理间距。
问：动力相线的线径怎么选？
答：按电机额定电流的1.2-1.5倍预留裕量选择线径，同时考虑温升限制。常见驱动电机相线为10-25mm²，小功率辅助电机可用4-6mm²。
问：线束的EMC测试由谁负责？
答：整车EMC认证由整车厂在暗室完成，线束供应商需提供屏蔽完整性（搭接电阻、屏蔽覆盖率）的检测数据支持。科迎法可配合做EMC预测试和整改。
问：可以按整车厂标准做来料和出货检验吗？
答：可以。科迎法按客户检验规范执行首件、巡检、出货全检，检验报告随货交付，并接受现场审核。
问：起订量和交期怎么算？
答：打样可做1-5条，小批量50-100条起，批量按项目排产。交期打样2-3周、批量3-5周，具体以产品复杂度评估。
