M12插座系列 - 规格参数_型号选型_定制生产

M12插座产品型号与参数对照表

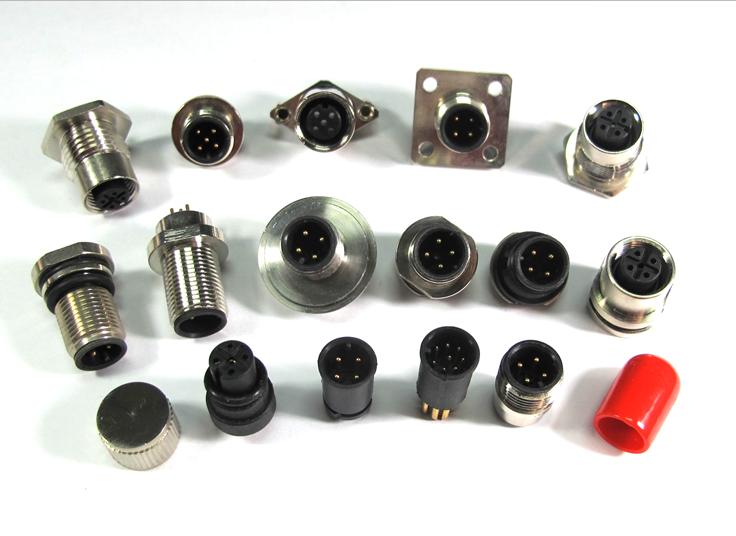

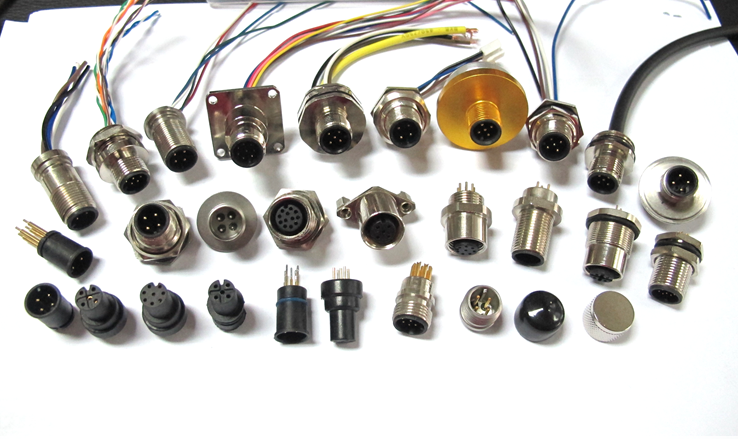

一、M12插座分类：扁法兰（板后安装，15mm面板开孔12mm）、六方法兰（板前安装，27.5mm对边）、菱形法兰（PCB焊接防旋转）、全金属PCB弯角（360度屏蔽）。

二、焊线型Q和焊板型T区别：焊线型焊杯引脚现场焊接，焊板型PCB直插引脚电路板集成。

三、针式J和孔式K区别：针式凸出触点接收孔式插头，孔式凹入触点接收针式插头。对接电缆是针式则选孔式插座，反之亦然。

四、芯数选择：2芯单回路电源，3芯开关量传感器，4芯双信号或以太网D编码，5芯Profibus B编码，6芯多信号，8芯千兆以太网X编码，12芯高密度，17芯超高密度。

五、编码选择：A编码传感器信号，B编码Profibus，D编码百兆以太网，X编码千兆以太网，S编码特殊应用。不同编码物理防误插。

六、技术参数：额定电流3至5芯4A/6至8芯2A/12芯1.5A/17芯1A，额定电压3至4芯250V/5芯60V/8至12芯30V，接触电阻≤8mΩ，绝缘电阻≥500MΩ，防护IP67，温度-25~+85℃，机械寿命>500次。

七、常见问题：问焊线型和焊板型怎么选？答需要现场接线选焊线型，需要PCB集成选焊板型。问扁法兰和六方法兰怎么选？答板后安装选扁法兰，板前安装频繁拆卸选六方法兰。问针式和孔式怎么选？答看对接电缆插头性别相反选择。问芯数怎么选？答3芯传感器4芯以太网5芯Profibus8芯千兆以太网。问编码怎么选？答A编码传感器B编码Profibus D编码以太网X编码千兆。

参考标准：IEC 61076-2-101、CE/LVD、CE/EMC、ROHS、ISO9001:2015
