传感器m12防水插座

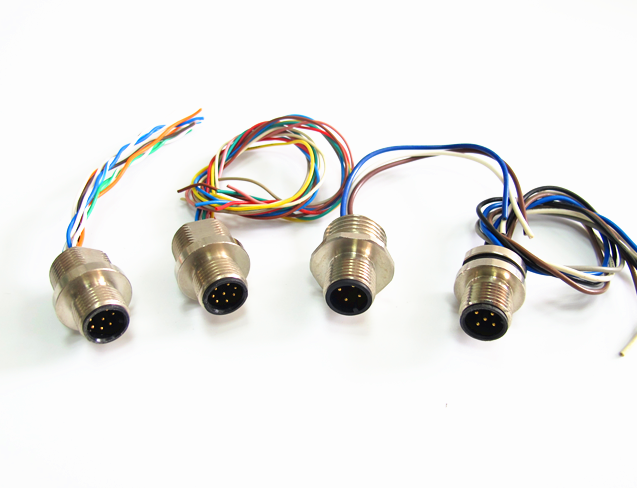

传感器M12六方法兰防水插座（针型/带线式），型号 KYF12J□Z/M16×1.5-M-L□M，是上海科迎法电气面向传感器与设备面板接口设计的M12连接器。产品以六方法兰为安装基座，安装螺纹M16×1.5（可定制M16×1或PG9），板前安装，针型（公头）接触件，出厂预置电缆，2至17针多种芯数可选，适配传感器信号采集、现场总线通信与低压供电。

产品定位与核心优势

传感器端的接口形态

传感器在设备上的安装位置往往靠近工位，接线盒不一定顺手，采用面板固定的M12插座可以把接线动作集中到设备面板上：传感器一侧用孔型插头直连，面板内侧由插座预置电缆接入采集卡或PLC。三芯、四芯用于单路传感器，五芯、八芯用于多路或带总线协议输出的传感器，芯数按信号定义选。

板前安装的操作便利

插座从面板前方装入、锁紧螺母在板后旋紧，安装时操作面朝外，不需要把手伸进柜内找位置。对柜内空间被电源、驱动器占满的设备，这种装法可以省下不少装配时间；M16×1.5的螺纹尺寸比M12接口本身大一级，法兰压紧面积充足，面板较薄时也不易压塌。

结构组成与密封原理

针型触点与芯数选择

插座内部为针型接触件，针体按编码角度排布在M12×1端面，与孔型插头的插孔一一对应。2至17针的芯数覆盖从单路开关量到多路模拟量的需求，芯数越多单针允许电流越小，选型时要按实际回路核算，不要用大芯数插座去承载超过分档电流的负载。

六方法兰与M16×1.5螺纹

六角法兰提供六个受力平面，扳手或套筒可从多个角度进入，狭小位置也能操作。M16×1.5螺纹段穿过面板开孔，锁紧螺母在板后压紧，把法兰端面贴合在面板上；螺纹规格可按面板原有开孔改为M16×1或PG9，避免为一只插座重新加工面板。

O形圈与面板压紧

法兰与面板之间由O形密封圈承担密封，压紧力来自锁紧螺母。密封圈被压缩后填充法兰与面板之间的微观缝隙，形成连续封闭；插合状态下前端再由插头侧密封圈补齐。压紧力不足、密封圈偏位或被异物顶起，都会在密封路径上留下通道。

带线封装与线缆选择

出厂预置电缆标准0.1米，可按0.1米、0.5米、1米、2米等长度定制，预焊接线缆规格可选20AWG、22AWG、24AWG、26AWG。尾部封装将焊点与外界隔开，线缆弯折时拉力由封装层承担；线径粗细影响载流与柔软度，密集布线场合宜选较细线规。

规格参数

基本参数一览

分芯数电气性能

芯数增加时针间距变小，单针载流与耐压相应下降，因此3-5针适合传感器供电与数字量，6-8针适合多路信号或小功率执行器，12针、17针主要用于多路集中采集与信号汇总。按实际回路的最大电压与电流留出余量后选档，比按接口外形选更稳妥。

标准型号与选型

标准A键位带线型号

型号代码含义

芯数与编码的搭配

A型编码是通用形式，B型、D型多用于总线分支，X型、S型用于需要更高密度或特定信号定义的结构，编码不一致的插头与插座无法插合，可防止相邻接口误插。选型时先确认原设备或传感器使用的编码，再确定芯数、螺纹与线长；同一条产线上建议统一编码与颜色定义，减少备件种类与接错风险。

材料与制造工艺

接触件镀金

接触件以铜合金为基材、表面镀金，镀层隔离空气与硫化物，使接触电阻保持在≤8mΩ，长期使用不因氧化而升高。镀金层同时降低插拔时的摩擦与微动磨损，对频繁插拔的调试工位尤其有意义；焊接前应保持针体与焊点清洁，避免助焊剂残留拉低绝缘电阻。

氟素橡胶密封圈

密封圈采用氟素橡胶，耐油、耐化学介质与耐温能力优于常规丁腈橡胶，适合切削液、清洗剂、液压油飞溅的现场。密封圈属易损件，拆装时应检查是否有压痕、硬化或裂纹，出现问题更换密封圈即可，不需整只报废，但不要靠加大拧紧力来掩盖老化。

线缆焊接与封装

带线式产品在出厂前完成针体与线缆的焊接，焊点经绝缘处理后进入尾部封装，封装层把焊点、线缆与壳体固定为一体。这样处理的目的是让线缆受力点落在封装层而不是焊盘上，减少运输与安装中的隐性断线；用户在柜内走线时仍应保留弯曲余量，不要把电缆当拉绳使用。

检测与体系认证

出厂前进行通断检查、接触电阻与绝缘电阻抽测，并按防护等级要求做密封验证。产品通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

防护与可靠性

IP67的实现条件

IP67的达成依赖三处配合：法兰O形圈与面板、插座前端与插头、尾部封装与线缆。安装时开孔去毛刺、清除漆膜与油污，O形圈不得扭曲或挤出沟槽，锁紧螺母必须压到位；插合时要旋紧到螺纹行程末端，未旋紧的接口即使外观正常也不具备防护能力。

温度与介质适应

工作温度-25℃~+85℃，可覆盖多数室内设备与一般户外机柜的工况。温度循环会使密封圈压缩量波动，冷库、户外或靠近热源的位置应缩短检查周期；接触强溶剂、酸碱雾气的场合需提前确认密封圈与壳体材料的相容性，必要时选用更高防护等级的型号。

插拔寿命与抗振

机械寿命≥500次插拔，螺纹锁紧在振动环境下不易自行松脱，法兰与面板的大接触面可抑制悬臂振动。传感器线缆通常较细，安装后应避免插头端承受拉扯；移动部件上的接口，建议在电缆侧加固定点或使用柔性过渡，降低根部反复受力的风险。

安装与接线指导

开孔与板前安装顺序

按M16×1.5螺纹（或定制M16×1、PG9）对应的尺寸加工面板开孔，去毛刺、清洁孔口。把O形圈套入法兰密封槽，从面板前方装入，法兰贴合面板，板后旋入锁紧螺母。安装方向要与插头插合空间匹配，避免法兰压住面板上的其他丝印或按钮。

拧紧与通电复检

拧紧时保持法兰与面板均匀贴合、无偏斜，拧得过紧会压溃密封圈并可能使面板局部凹陷，拧得过松则压紧量不足。通电前用万用表逐针核对通断与线序，确认与图纸的颜色定义一致；防水要求高的设备可在插合锁紧状态下做短时淋水观察，检查法兰背面与水口是否有渗入痕迹。

典型应用场景

传感器信号采集：光电、接近、压力、流量、温度传感器经M12接口接入PLC或采集模块，3针、4针用于单路信号与供电，5针、8针用于带总线输出的智能传感器。带线式结构让面板内侧的线束在出厂阶段完成，现场只需插合传感器插头。

控制柜与仪器仪表：PLC控制柜面板接口、仪器仪表设备接口、现场总线设备面板安装等场合，面板正面只留插口，柜内接线整洁。产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线协议。

行业设备：工程机械、光伏逆变与跟踪支架、锂电产线、数控机床、包装机械、输送线、食品医药设备、轨道交通等有水汽、粉尘与冲洗要求的设备，均可采用这种六方法兰板前安装的防水插座，批量项目还能统一备件。

常见问题与定制说明

安装后法兰背面渗水：多为面板开孔毛刺划伤密封圈、孔口有漆膜或密封圈偏位。拆下检查密封圈是否完好，清洁孔口后重新装配；若面板过薄，可在板后加垫片分散压紧力。

插头旋不到底：先确认编码是否一致，不同编码的插头与插座不能混插；再检查螺纹段是否有异物或磕碰变形。不要强行旋入，针体错位会造成永久变形。

多芯型号信号串扰：12针、17针针距较小，布线时应把电源与信号分配到不相邻的针位，线缆尽量选用屏蔽结构并在柜内单点接地。

能否替换原有接口：安装螺纹、编码、芯数与针型/孔型一致时可直接对接，电气指标按本页参数表逐项核对；原设备若使用特殊螺纹或特殊编码，需按实物确认后再下单。

定制范围：可提供特殊芯数、特殊编码（B/D/X/S型）、特殊安装螺纹（M16×1、PG9等）、特殊线缆长度与线规、特殊材质与防护等级。批量项目可先提供面板开孔图与接线定义，由工厂按图配套插头与线束，减少现场返工。

包装与储存：单只独立包装并附型号标签，运输避免重压与雨淋；库存应存放在干燥、避光环境，远离油污与臭氧源。存放时间较长再使用前，检查密封圈弹性与针体镀层外观，确认无异常再装入设备。
