上海科迎法电气技术部近年来与多所高校光伏工程和新能源材料专业合作，在实验室建设中经常被问到同一个问题："我们学院要建光伏实验室，太阳光模拟器该买什么样的？"高校实验室和工业测试实验室的需求差异很大——工业实验室追求高精度和高通量，高校实验室更注重教学效果和设备性价比。本文从光伏教学实验的课程需求出发，设计从基础认知到创新实践的4个层次实验方案，并给出不同预算下的设备配置建议。

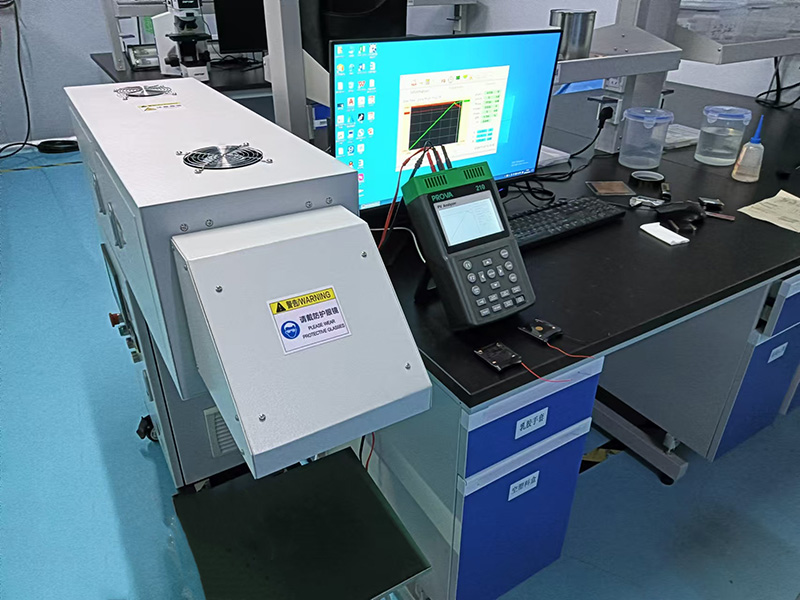

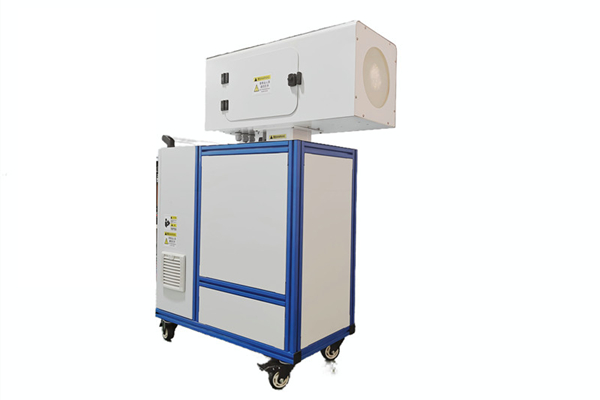

高校光伏教学实验中太阳光模拟器的课程设计与设备配置方案
一、高校光伏教学实验的课程需求分析
光伏工程和新能源材料专业的核心课程（光伏电池原理、光伏组件技术、光伏系统设计、太阳能利用）中涉及大量需要实验验证的知识点：
电池片IV特性测试：理解短路电流Isc、开路电压Voc、最大功率Pmax、填充因子FF、转换效率的概念。学生需要亲手测量电池片IV曲线，理解每个参数的物理意义。这需要太阳光模拟器提供稳定的标准辐照度（1000W/m²）。
光谱响应测试：理解不同材料电池（晶硅、薄膜、钙钛矿）对不同波长光的响应差异。需要太阳光模拟器提供AM1.5G标准光谱，或者可调单色光源。
组件串并联测试：理解组件串联（电压叠加）和并联（电流叠加）特性，理解热斑效应和旁路二极管作用。需要大面积太阳光模拟器照射整个组件。
老化衰减实验：理解光伏组件长期衰减机制（PID效应、LID光致衰减）。需要稳态太阳光模拟器长时间照射，观察电性能参数随时间的变化。
与工业测试不同，教学实验不要求A级或3A级精度，但要求设备操作简单、安全防护完善、可重复性好，且价格在高校预算范围内（通常3万到20万元）。
二、4个层次实验课程设计
根据教学进度和学生能力，设计4个层次实验课程：
实验一 光伏电池基础认知（本科二年级）
实验目的：理解光伏电池基本参数，学会读取IV曲线。
设备需求：太阳光模拟器（光斑尺寸不小于100毫米乘100毫米，辐照度1000W/m²，精度B级即可），数字源表（Source Measurement Unit），标准电池，待测电池片（单晶硅、多晶硅各一片），温度计。
实验内容：开启太阳光模拟器预热10分钟，用标准电池确认辐照度1000W/m²。将电池片放置在测试面上，用数字源表扫描IV曲线（从Isc到Voc），记录Isc、Voc、Pmax、FF。计算转换效率。对比单晶硅和多晶硅的参数差异。
教学要点：让学生理解IV曲线上每个特征点的物理意义——Isc对应电池短路时电流（光生载流子全部被收集），Voc对应电池开路时电压（光生载流子在PN结产生的最大电势差），Pmax是IV曲线上功率最大的点，FF等于Pmax除以Isc乘Voc反映电池品质。
课时安排：2学时。每组2到3名学生，配备1台太阳光模拟器和1台数字源表。
实验二 光谱响应与材料差异（本科三年级）
实验目的：理解不同材料电池的光谱响应差异，理解AM1.5G光谱的意义。
设备需求：太阳光模拟器（AM1.5G光谱，光斑尺寸不小于100毫米乘100毫米），单色仪或带通滤光片组（波长范围300到1200纳米），数字源表，标准电池，待测电池片（单晶硅、多晶硅、非晶硅薄膜、CIGS薄膜各一片）。
实验内容：用太阳光模拟器提供白光基础照明。用单色仪或滤光片分出不同波长单色光，分别照射不同材料电池片，记录各波长下的短路电流。绘制光谱响应曲线（纵轴量子效率，横轴波长），对比不同材料的响应范围。
教学要点：单晶硅响应范围300到1100纳米（峰值900纳米附近），非晶硅薄膜响应范围300到700纳米（峰值550纳米附近），CIGS薄膜响应范围300到1300纳米。不同材料对应不同光谱范围，这是多结叠层电池设计的理论基础。
课时安排：4学时。可分组进行，每组负责1到2种材料，最后汇总对比。
实验三 组件串并联与热斑测试（本科四年级）
实验目的：理解组件串并联特性，理解热斑效应和旁路二极管保护原理。
设备需求：太阳光模拟器（光斑尺寸不小于300毫米乘300毫米，能覆盖小型组件），数字源表或电子负载，标准电池，待测小型组件（6串或12串电池片组成，含旁路二极管），遮光板（遮挡1到2片电池模拟热斑）。
实验内容：第一步测量正常组件IV曲线。第二步用遮光板遮挡组件中1片电池片，测量IV曲线，观察台阶式下降。第三步测量遮挡区域温度变化（用红外测温仪或热电偶）。第四步短路状态下持续照射遮挡组件，观察遮挡片温度上升（热斑现象）。第五步断开旁路二极管对比，观察无保护时遮挡片温度急剧上升。
教学要点：串联组件中1片电池被遮挡时，该电池从发电变为耗电（其他电池驱动的电流流过被遮挡电池的反向方向），产生热量导致热斑。旁路二极管并联在被遮挡电池两端，当遮挡电池反向偏压超过二极管导通电压时，电流从二极管旁路通过，保护被遮挡电池不被烧毁。
课时安排：4学时。需注意安全——热斑测试中被遮挡电池片温度可达80到120摄氏度，可能碎裂。
实验四 钙钛矿电池稳定性研究（研究生创新实验）
实验目的：掌握新型光伏材料稳定性测试方法，理解LID光致衰减机制。
设备需求：稳态太阳光模拟器（持续照射，光强1000W/m²，可调光强到500W/m²），手套箱或干燥箱（钙钛矿电池怕水氧，需惰性气氛保护），电化学工作站或高精度数字源表，钙钛矿电池样品（自行制备或采购）。
实验内容：在惰性气氛手套箱中用稳态太阳光模拟器持续照射钙钛矿电池，间隔10分钟、30分钟、1小时、2小时、4小时、8小时、24小时测量IV曲线，记录效率随照射时间的变化曲线。分析LID衰减速率（初始效率到80%效率的时间）。
教学要点：钙钛矿电池在持续光照下效率会快速衰减（LID效应），衰减速率与材料组分、界面钝化、封装质量有关。稳态太阳光模拟器是评估钙钛矿稳定性的核心设备，需要长时间稳定输出（24小时以上），不能使用脉冲模拟器。
课时安排：8到24学时（分多天进行）。
三、不同预算设备配置建议
预算5到8万元（基础教学型）：
太阳光模拟器：光斑尺寸100毫米乘100毫米，AAA级或BAA级，氙灯稳态光源，辐照度1000W/m²，光强稳定性B级。此配置满足实验一和实验二需求，适合2到3个学生一组的基础教学。缺点是光斑小，无法测试组件，不能做实验三。
数字源表：精度0.1级，电压范围0到30V，电流范围0到1A，支持IV扫描。建议选国产经济型，价格约1到2万元。
配件：标准电池（1片，100mm²面积），红外测温仪，遮光板，待测电池片若干。
预算10到15万元（中级教学型）：
太阳光模拟器：光斑尺寸150毫米乘150毫米到200毫米乘200毫米，A级光谱匹配度和均匀度，氙灯稳态光源，带光强闭环反馈。此配置满足实验一到实验三全部需求，可测试小型组件。
数字源表：高精度0.05级，四象限工作模式，支持自动IV扫描和数据导出。
配件：标准电池2片（大小面积各1片），单色仪或滤光片组（6到8个波段），热电偶温度采集系统，小型测试组件（含旁路二极管）。
预算20万元以上（科研教学型）：
太阳光模拟器：光斑尺寸300毫米乘300毫米以上，AAA级，氙灯稳态或LED光源，带光强闭环反馈和光谱监测。满足实验一到实验四全部需求。若需钙钛矿测试，需配备手套箱接口或定制集成方案。
数字源表：高精度科研级，支持多通道同步采集。
配件：标准电池3片，单色仪（自动扫描型），温度控制平台（半导体控温），电子负载（功率100W以上），数据采集软件。
四、实验室场地和安全要求
太阳光模拟器实验室需要满足以下场地和安全条件：
电力供应：稳态氙灯太阳光模拟器功率1到3千瓦，需220V/16A独立供电。LED模拟器功率0.5到1千瓦，220V/10A即可。大功率模拟器建议配备UPS不间断电源防止突然断电损坏灯泡。
通风排风：氙灯稳态模拟器运行时产生大量热量，房间需配备排风扇或空调（制冷量不小于模拟器功率的1.5倍）。房间温度控制在25正负3摄氏度，温度波动过大会影响测试精度。
安全防护：太阳光模拟器光源强度极高（1000W/m²是正午太阳的强度），直接照射眼睛会造成损伤。设备必须配备安全联锁开关——打开测试舱门时自动熄灯。实验室张贴"强光警告"标识，操作人员佩戴防强光护目镜（OD4以上衰减）。
空间布局：测试区面积不小于3米乘3米。太阳光模拟器和测试平台之间留0.5到1米操作空间。桌面上预留数字源表、电脑和数据采集设备位置。钙钛矿实验区需单独手套箱区域。
参考标准：IEC 60904-9:2020太阳光模拟器等级标准、GB/T 6495-2021光伏器件测量方法、教育部光伏发电实验教学指导方案
常见问题
问：高校实验室太阳光模拟器选A级还是B级？
答：基础教学实验B级即可（预算5到8万元），精度满足学生理解IV曲线和参数计算的需求。如果涉及毕业设计或研究生实验，建议选A级（预算10万元以上），因为科研数据需要可发表和可重复。认证测试实验室必须AAA级，高校一般不需要。选型时关注实际教学需求，不要盲目追求高精度。
问：太阳光模拟器光斑尺寸怎么选？
答：按实验内容选。只测电池片（尺寸156mm乘156mm以下），光斑100到150毫米够用。需测小型组件（6串电池片），光斑不小于300毫米乘300毫米。需测标准组件（60片或72片），光斑不小于2米乘1米（需脉冲式大面积模拟器）。高校实验室建议选150到200毫米光斑的稳态模拟器，性价比最高。
问：氙灯和LED太阳光模拟器哪个适合教学？
答：氙灯太阳光模拟器光谱接近AM1.5G标准，教学概念讲解准确，但需预热和定期换灯。LED太阳光模拟器开关即用、寿命长、可调光谱，适合研究生创新实验，但价格较高。基础教学选氙灯经济型，科研教学选LED可调型。
问：手套箱里能用太阳光模拟器吗？
答：可以，但需特殊设计。钙钛矿电池需在惰性气氛中测试，太阳光模拟器通过手套箱透明窗（石英玻璃）从外部照射，或定制集成在手套箱内部的LED光源。外部照射方案成本低但光强损失大（石英窗透过率约90%），内部集成方案光效高但需考虑散热和电气隔离。建议与设备厂家提前沟通手套箱接口方案。
问：学生做实验时太阳光模拟器安全注意事项有哪些？
答：三方面安全。第一，光安全——强光模拟器不能直射眼睛，必须戴护目镜，设备开门自动熄灯联锁必须有效。第二，电安全——数字源表输出电压可达30V以上，电池片正负极不能短路，测试线缆绝缘完好。第三，热安全——热斑实验中遮挡电池片温度可达80到120摄氏度，接触会烫伤，测量温度用非接触式红外测温仪或热电偶。实验前必须进行安全培训。
