太阳光模拟器光强稳定性怎么保证？长期漂移监测与闭环反馈补偿方法

上海科迎法电气技术部在太阳光模拟器研发和生产过程中发现，用户反馈最多的技术问题不是光谱匹配度或辐照均匀度，而是光强稳定性——具体表现为"连续照射30分钟后辐照度下降""同一样品在不同时间段测得的IV曲线重复性差""长时间老化测试中光强逐渐衰减导致数据不可比"。光强稳定性是IEC 60904-9标准中太阳光模拟器三大核心指标之一（光谱匹配度、辐照不均匀度、辐照不稳定度），也是实际使用中最容易出现问题的环节。本文从光强漂移的物理原因入手，分析稳态太阳光模拟器和脉冲太阳光模拟器的稳定性差异，讲解长期漂移监测方法和闭环反馈补偿技术。



太阳光模拟器在运行过程中光强会发生变化，这种变化按时间尺度分为三类：



短期不稳定度（秒级）：在单次测量周期（通常1秒到10秒）内光强的波动。氙灯稳态模拟器短期不稳定度主要受灯泡电弧稳定性影响，电弧在灯管内摆动导致光强微小波动。LED太阳光模拟器短期不稳定度主要受驱动电流纹波影响，高品质LED驱动器纹波系数小于0.1%。IEC 60904-9规定A级模拟器短期不稳定度小于1%。（IEC 60904-9:2020标准）



长期不稳定度（分钟到小时级）：在连续运行过程中光强的缓慢变化。氙灯稳态模拟器长期不稳定度主要受灯泡温度升高和散热系统效率影响——氙灯点燃后灯管温度从室温上升到工作温度（约800摄氏度）需要15到30分钟，在此期间光强会先升后降趋于稳定。IEC 60904-9规定A级模拟器长期不稳定度小于2%。（IEC 60904-9:2020标准）



寿命漂移（百小时级）：灯泡或LED光源在使用过程中光强逐渐衰减。短弧氙灯的寿命漂移主要表现为光衰——典型短弧氙灯额定寿命1000到2000小时，在寿命末期光强可能下降20%到30%。LED光源的寿命漂移较慢，高品质LED太阳光模拟器在10000小时后光衰小于10%。（科迎法实验室内部统计）





稳态太阳光模拟器和脉冲太阳光模拟器在光强稳定性方面有本质差异：

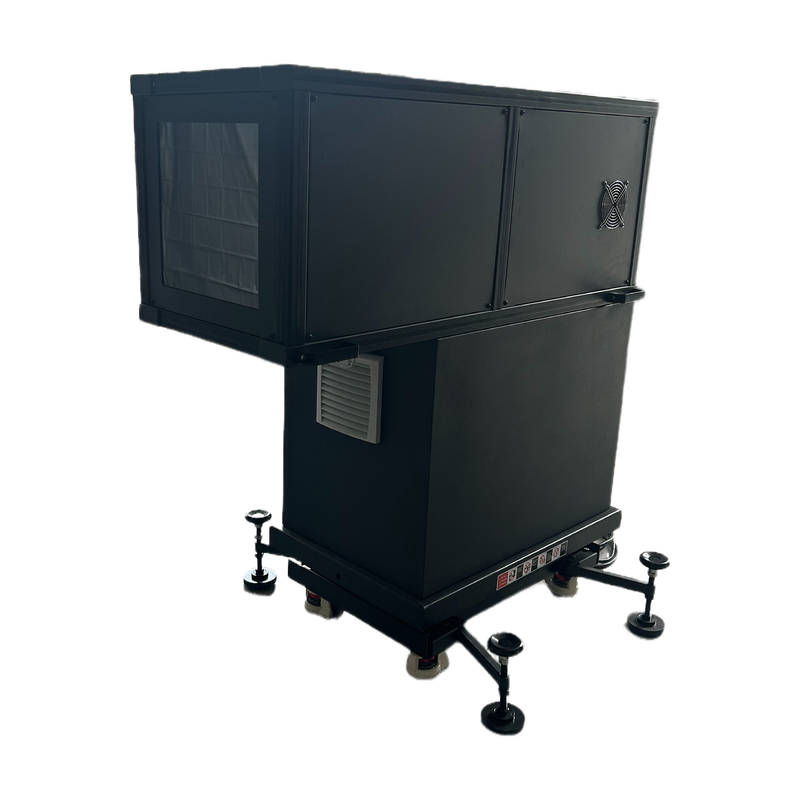

稳态太阳光模拟器持续输出恒定辐照度，长期不稳定度是核心挑战。稳态模拟器在连续运行中灯泡温度变化、散热系统效率波动、电源输出漂移都会导致光强变化。高品质稳态模拟器通过光强闭环反馈系统将长期不稳定度控制在2%以内。稳态模拟器适合需要持续光照的测试——光老炼、长期老化试验、钙钛矿电池稳定性测试。



脉冲太阳光模拟器每次闪光持续时间10到100毫秒，短期不稳定度是核心挑战。脉冲模拟器在闪光期间光强的变化主要由电容放电特性决定——电容放电过程中电压下降导致灯两端功率下降，光强随之下降。高品质脉冲模拟器通过恒功率放电控制将短期不稳定度控制在1%以内。脉冲模拟器适合大面积快速测试——光伏组件功率标定、产线分选测试。



选型建议：需要长时间稳定照射选稳态模拟器，需要大面积快速测试选脉冲模拟器。两种类型的稳定性要求不同，不能直接比较数值大小。





光强漂移监测是确保太阳光模拟器测试数据可靠性的基础。常用的监测方法有三种：



方法一 标准电池在线监测



在测试光路中放置一个标定过的标准电池（IEC 60904-2溯源），实时监测标准电池的短路电流输出。标准电池短路电流与辐照度成正比，通过读取短路电流值即可计算当前辐照度。监测精度取决于标准电池的标定精度和温度补偿——标准电池温度每升高1摄氏度，短路电流变化约0.05%。监测时需同步测量标准电池温度并进行补偿校正。



标准电池在线监测的优点是直接测量光强，精度高（误差小于1%）。缺点是标准电池本身存在温度系数和老化问题，需要定期重新标定（建议每年一次）。标准电池放置在测试面边缘，不能遮挡被测样品。



方法二 参考探测器辅助监测



在光源输出端附近安装一个辅助探测器（硅光电二极管或热电堆），辅助探测器与测试面的光强比例关系在出厂时标定。运行中读取辅助探测器输出，通过比例换算得到测试面辐照度。



辅助监测的优点是不占用测试面空间、响应速度快（毫秒级）。缺点是辅助探测器与测试面的光强比例会随光源老化、光路污染、反射镜膜层退化而变化，需要定期用标准电池校准比例系数（建议每季度一次）。



方法三 多点阵列扫描



在测试面上布置多个探测器（通常9到25个），定期扫描各点辐照度，绘制辐照度分布图。这种方法同时监测光强稳定性和辐照均匀度，适合大面积模拟器（光斑尺寸大于200毫米乘200毫米）的定期校准。多点阵列扫描的缺点是设备成本高、不能实时在线监测，通常作为周期性校准手段（每月或每季度一次）。





闭环反馈补偿是解决光强漂移的最有效技术手段。其原理是实时监测光强，当检测到光强偏离目标值时，自动调整光源驱动功率使光强回到目标值。



氙灯稳态模拟器闭环补偿：氙灯电源采用恒功率模式，光强反馈信号（来自标准电池或辅助探测器）输入PID控制器，PID控制器计算偏差后调整氙灯电流设定值。当光强下降时增加电流，当光强升高时减小电流。闭环补偿可将长期不稳定度从5%到10%降到1%到2%。（科迎法实验室测试数据）



补偿参数整定：PID控制器的比例系数P决定响应速度，积分系数I消除稳态误差，微分系数D抑制超调。太阳光模拟器的热惯性较大（灯泡和散热系统热时间常数约30秒到2分钟），P值不宜过大否则会引起光强振荡。典型整定值为P=0.5、I=0.1、D=0.01，实际参数需根据具体模拟器型号调试。



LED太阳光模拟器闭环补偿：LED驱动器响应速度比氙灯快得多（毫秒级），可以实现更精确的闭环补偿。每个LED通道（对应不同波长波段）独立控制，不仅可以补偿总光强漂移，还可以补偿各波段光强比例漂移（光谱匹配度补偿）。LED模拟器闭环补偿可将长期不稳定度控制在0.5%以内。



补偿系统局限性：闭环反馈补偿可以补偿光源老化导致的光强下降，但不能补偿光谱分布变化。氙灯老化后不仅光强下降，光谱也会变化（红外波段增强、紫外波段减弱）。因此闭环补偿不能完全替代定期校准，建议每6到12个月进行一次全面光谱校准。





新采购太阳光模拟器验收时，光强稳定性测试应包含以下项目：



短期不稳定度测试：在测试面中心放置标准电池，连续记录10分钟短路电流数据（采样率不低于1Hz），计算短期不稳定度（最大值减最小值除以平均值）。A级要求小于1%。



长期不稳定度测试：在测试面中心放置标准电池，连续记录60分钟短路电流数据，计算长期不稳定度。A级要求小于2%。对于稳态模拟器，测试前应预热30分钟使灯泡温度稳定。



光强线性度测试：将辐照度从500W/m²逐步调节到1000W/m²再升到1200W/m²，记录每个辐照度级别下标准电池短路电流，检查线性度偏差。高品质模拟器在500到1200W/m²范围内线性度偏差小于2%。



日常使用中建议每次测试前用标准电池确认辐照度偏差不超过正负3%。偏差超过3%时启动校准程序调整光源功率或更换灯泡。建立光强监测日志，每日记录标准电池读数和灯泡累计运行时间，通过趋势分析预判灯泡更换时间。



参考标准：IEC 60904-9:2020、IEC 60904-2:2023、ASTM E927-19





问：太阳光模拟器光强不稳定度A级和B级有什么区别？

答：IEC 60904-9标准规定A级短期不稳定度小于1%、长期不稳定度小于2%。B级短期不稳定度小于2%、长期不稳定度小于5%。A级适合精确功率标定和认证测试，B级适合研发测试和材料筛选。光伏组件认证测试必须使用A级模拟器，日常研发测试B级通常够用。



问：氙灯太阳光模拟器开机后多久光强才能稳定？

答：氙灯稳态模拟器开机后灯泡温度从室温上升到工作温度需要15到30分钟，在此期间光强会有波动。建议开机预热30分钟后开始测试。LED太阳光模拟器不需要预热，开机后几秒内光强即稳定。如果测试精度要求高（A级），无论氙灯还是LED都建议预热10分钟让整个光路和散热系统达到热平衡。



问：光强闭环反馈补偿系统能完全消除光强漂移吗？

答：不能。闭环补偿可以补偿灯泡老化导致的总光强下降，但无法补偿光谱分布变化。氙灯老化后光谱中红外波段增强、紫外波段减弱，即使总光强通过补偿保持不变，光谱匹配度也会变差。建议每6到12个月进行一次全面光谱校准，更换灯泡后必须重新校准光谱匹配度。



问：标准电池监测光强时温度怎么补偿？

答：标准电池短路电流的温度系数约0.05%每摄氏度（晶体硅电池）。监测时需同步测量标准电池温度，用温度系数校正短路电流值。温度变化10摄氏度会导致0.5%的测量误差，不进行温度补偿会严重影响A级不稳定度判定。建议标准电池配备温度传感器（PT1000或热电偶），数据采集系统同步读取温度并自动补偿。



问：LED太阳光模拟器和氙灯太阳光模拟器哪个光强稳定性更好？

答：LED太阳光模拟器光强稳定性优于氙灯。LED驱动器响应速度快（毫秒级），闭环补偿精度高，长期不稳定度可控制在0.5%以内。氙灯光源热惯性大，长期不稳定度通常在1%到2%。但LED模拟器各波长通道独立控制，如果某个通道LED衰减速率不同会导致光谱匹配度变化，需定期校准各通道光强比例。
