一、产品概述

设备定位与核心价值

全自动发动机汽缸垫视觉检测系统,是科迎法电气针对大型薄片零件双面高速检测开发的标杆级视觉设备,专为汽车动力总成、密封件制造行业设计,解决大尺寸、薄型、高平整度、双面多缺陷并行检测难题,实现全自动化、高精度、高效率检测。它的价值不只是把人眼换成相机,而是把原本依赖经验的判定过程固化成可重复、可追溯的工程参数。

视觉检测系统案例

大尺寸薄片带来的检测难点

汽缸垫尺寸约386mm×210mm,属于大型薄片工件,需双面全覆盖检测,传统人工效率低、漏检率高、一致性差。难点集中在三处:幅面大,单台相机难以在一次拍摄内兼顾全幅与细节;工件薄、刚性低,夹持和翻转都容易引入新的变形;正反面缺陷类型不同,翻面环节既要保证姿态正确,又不能在产品表面留下划痕。人工目检还受照明角度、站位和疲劳影响,同一件产品在不同班次可能得到不同结论。

本系统采用双检测舱并行架构,配备5000万像素+2000万像素多角度相机阵列,一次上下料即可完成正反面全区域成像,无死角覆盖所有关键特征与缺陷区域。之所以用并行而不是串行,是因为串行方案里翻面、正面成像、反面成像三段必须依次排队,节拍被三段耗时叠加;并行架构让两个检测舱同时工作,翻面与成像在时间上重叠,整机节拍才压得下来。

视觉检测设备实拍图

二、检测对象与缺陷类型

汽缸垫的功能与判定基准

汽缸垫夹在缸体与缸盖之间,一侧承受燃烧室的高温高压燃气,另一侧要封住冷却水套与润滑油道,同时补偿两个金属面之间的微观不平。密封一旦失效,轻则窜气、漏水、油耗上升,重则缸垫烧穿。因此判定基准围绕三条主线:密封带是否连续完整、孔位与边缘是否准确、整体平面是否足够平整。缺陷是否致命,往往取决于它落在哪个区域,而不是单纯看尺寸大小。

密封带与涂层类缺陷

密封带上的缺口、压痕、气泡、缺胶、涂层脱落与褶皱是最需要警惕的一类。它们多数不是几何尺寸超差,而是局部材料状态改变,在图像上表现为低对比度的灰度起伏或纹理断裂。石墨复合板、无石棉纤维板本身有细小颗粒纹理,涂层又会带来一层半透明的光泽,若照明不均,真实缺陷很容易被纹理噪声掩盖。成像设计上要让密封带区域亮度一致,算法则先学习正常纹理分布,再把偏离区域作为疑似缺陷提取。

孔位、边缘与表面类缺陷

孔位类包括气缸孔、水孔、油孔的位置度、孔径与圆度超差,以及孔口毛刺、翻边、撕裂;边缘类包括缺口、掉角、分层与裁切偏斜;表面类包括金属屑、粉尘、油污、指纹与划痕。前两类可以用亚像素边缘提取和模板匹配给出带单位的测量值,后一类则依赖纹理与色度差异的分割。两类缺陷对光源的需求并不相同:测量要边缘锐利,外观要照明均匀,系统因此在同一工位配置了不同角度的光源,按检测项切换拍摄。

三、全自动上下料与精定位

上料、整列与粗定位

工件从料仓或前道工位进入,先由输送机构整列,再由取放机构送入检测舱。薄片工件在料仓里常有轻微错位和叠压,直接抓取容易造成边角受力。做法是先做一次视觉粗定位,得到工件的中心与旋转角,取放机构据此修正抓取点,把工件放到治具的基准位置,把来料的不确定性挡在检测之前。

180°无损翻转与二次定位

系统集成180°无损翻转机构,实现工件平稳翻面,无划伤、无变形风险,适配各类金属与复合材质薄片。翻转的关键是受力面与支撑点:接触面要选在非密封区域,夹持力要分布均匀,翻转过程中工件不能悬空甩动,否则薄片会因自重产生瞬时弯曲,翻回来就带着残余变形。翻面后工件进入第二检测舱,再做一次二次定位,用工件自身的孔位特征对齐坐标系,确保正反面图像能按同一套坐标叠合。这一步做扎实,后续缺陷位置标注才有意义。

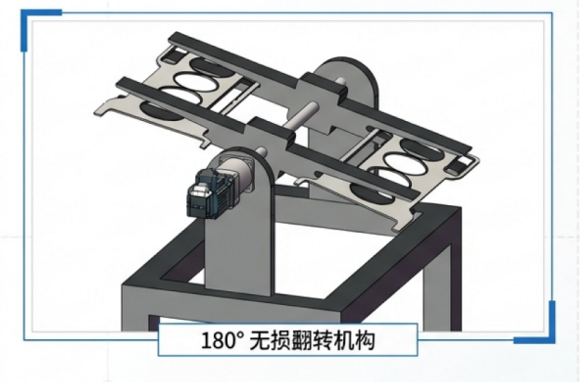

视觉检测设备180度无损翻转机构

四、多工位成像与光源

双舱并行的工位划分

两个检测舱各自承担一个面的成像任务。5000万像素相机负责大幅面整体取像,把握孔位、边缘轮廓与密封带的整体走向;2000万像素相机从多个角度补拍关键局部,把大相机因视场过大而损失的细节补回来。这种高低搭配的思路,相当于先看全局再盯局部:全局图用于定位与尺寸测量,局部图用于细小缺陷确认。

远心镜头与穹顶照明

光学系统采用远心镜头+穹顶照明方案,消除边缘阴影、反光与透视畸变,确保平面、孔位、边缘、密封带等区域成像均匀、细节清晰。远心镜头的特点是主光线接近平行,物距变化不会明显改变放大倍率,孔壁和工件边缘不会因离焦而出现透视外扩,测量值才稳定。穹顶照明则把光源变成一个大面积半球漫射体,从各个方向均匀照射,避免密封带上的涂层反光和孔口阴影,让低对比度缺陷有稳定的背景。

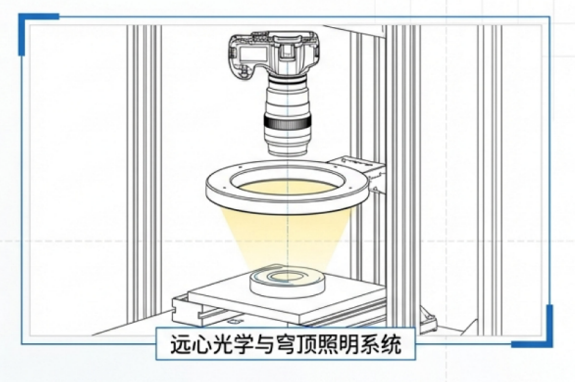

远心光学与穹顶照明系统

五、AI判定、剔除与追溯

规则测量与深度学习并行

判定链上并排放着两类算法。规则类算法负责可以量化的事:孔位坐标、孔径、边缘直线度、密封带宽度,输出带单位的数值,结果可解释、可复算;深度学习负责难以用规则描述的事:涂层起泡、缺胶、褶皱、油污、细微划痕,输出缺陷区域与置信度。两类结果汇入同一个判定引擎,避免出现尺寸合格但外观致命、或者外观尚可但孔位超差却被放行的情况。用规则兜住精度,用模型兜住形态,这是大型薄片检测比较稳妥的组合。

分级判定与智能复判

判定不是简单的合格与不合格二分。系统按缺陷所在区域、面积、长度与置信度设多级阈值,密封带上的贯穿性缺口直接判致命,非密封区的浅划痕判为次要并计入统计,置信度落在灰色区间的图像自动转入人工复判。复判的价值在于把边界样本沉淀下来:操作员确认的每一张图都会回流到样本库,模型定期增量训练,误报和漏报随使用时间逐步收敛。

剔除、扫码与数据追溯

判为不合格的工件由剔除机构在分拣位移出,良品继续流向下一工序。软件平台具备实时监控、缺陷分类、智能复判、扫码追溯、MES对接等功能,支持远程查看与参数调整,便于生产管理与品质分析。每件产品的检测结果、图像、缺陷位置自动存档,配合扫码实现100%数据追溯。发生客诉时,可以按批次或单件回查当时的图像与判定依据,这比事后复检更接近事实。整套设备经过严苛工业环境验证,稳定可靠、维护简单。

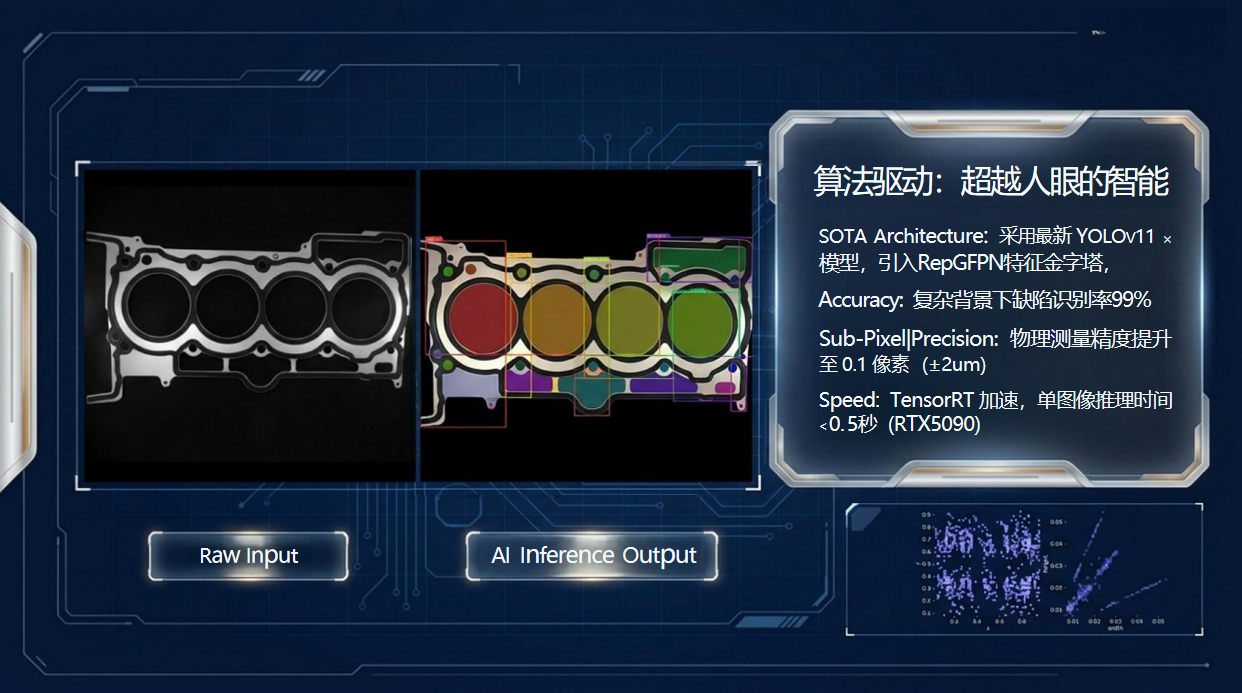

视觉检测设备算法驱动:超越人眼的智能

六、技术参数

下表按本机型公开配置整理。检测项目、治具形式与产线接口会随工件状态调整,最终以双方确认的技术协议为准。

参数项 配置说明
适用工件 发动机汽缸垫等大型薄片工件,常见尺寸约386mm×210mm
检测面 正反面全覆盖,一次上下料完成双面成像
检测架构 双检测舱并行
相机配置 5000万像素+2000万像素多角度相机阵列
光学方案 远心镜头+穹顶照明
翻转机构 180°无损翻转,无划伤、无变形风险
运动控制 高速伺服驱动,定位精准、运行平稳
检测节拍 4秒/件
作业方式 自动上料、翻面、检测、分拣全流程无人化运行
软件功能 实时监控、缺陷分类、智能复判、扫码追溯、MES对接、远程查看与参数调整
数据追溯 100%,检测结果、图像与缺陷位置自动存档
人力替代 单机可替代3–4名质检工人

七、节拍与产线对接

4秒节拍的时间构成

检测节拍仅4秒/件,单机可替代3–4名质检工人。这个数字不是把各段耗时简单相加得来的,而是靠并行与重叠:工件在第一个舱成像时,第二个舱的翻转动作可以同步准备;上一件的图像还在推理,下一件的取放已经开始。整机各工位之间留了缓冲位,任一段短时波动都不会立刻传导成停线。

与现有产线的对接方式

运动控制采用高速伺服驱动,定位精准、运行平稳,支持自动上料、翻面、检测、分拣全流程无人化运行,可无缝接入现有产线。对接通常从三件事开始:确认上下游的来料方向与高度,确认良品与不良品的输出通道,确认与产线PLC的握手信号和MES的数据字段。设备侧可提供标准的通信接口与数据字典,实施前我们会和客户的电气、IT人员一起把这些定义对齐,避免上线后才发现信号对不上、字段含义不一致。

八、选型建议

先梳理工件与缺陷清单

选型的第一步不是看参数,而是把工件和缺陷说清楚:材质是金属还是复合材料,厚度与幅面多少,密封带位置在哪,哪些缺陷曾经造成客诉,哪些只是外观观感问题。缺陷清单越具体,光学方案和判定阈值越好定。反过来,如果只给一句要检测外观缺陷,供应商只能按通用配置报价,上线后大概率还要反复调整。建议随样品一并提供缺陷实物或清晰照片,标注允许与不允许的边界。

节拍还要与产线真实产能匹配,而不是按设备标称值拍板。前道来料若是分批的,设备峰值能力再高也会被来料节奏限制;产线要求单件流时,上下料与缓存方式要重新设计。设备占地、上下料方向、气源与电源同样会影响治具与翻转机构的形式。

九、安装调试与维护

现场条件、调试与日常维护

设备对现场的要求主要是稳定:地面平整、无持续强振动,环境光不直射检测舱,气源干燥无油。调试顺序一般是机械找正、光源与相机标定、治具试跑、样本学习、节拍联调,最后用小批量混有缺陷的工件做验收。验收要同时看漏检与误报,只看其中一项容易失真。日常维护集中在光学与运动两部分:镜头与光源表面定期清洁,避免粉尘影响均匀性;导轨、夹持与翻转机构按周期检查间隙和紧固;样本库与模型版本定期备份,换型时保留旧版本以便回溯。

十、常见问题

检测节拍是多少

检测节拍仅4秒/件,采用双检测舱并行架构,配备5000万像素+2000万像素多角度相机阵列,一次上下料即可完成正反面全区域成像,无死角覆盖所有关键特征与缺陷区域。单机可替代3–4名质检工人。

能检测多大尺寸的汽缸垫

适配约386mm×210mm及类似尺寸的大型薄片工件。设备专为汽车动力总成、密封件制造行业设计,解决大尺寸、薄型、高平整度、双面多缺陷并行检测难题,支持各类金属与复合材质薄片。幅面差异较大的工件需要重新核算视场与治具。

翻面会划伤产品吗

系统集成180°无损翻转机构,实现工件平稳翻面,无划伤、无变形风险。光学系统采用远心镜头+穹顶照明方案,消除边缘阴影、反光与透视畸变,确保平面、孔位、边缘、密封带等区域成像均匀、细节清晰。翻转接触点避开密封带,是这套机构设计的重点。

数据能否追溯并对接MES

支持100%数据追溯。每件产品的检测结果、图像、缺陷位置自动存档,满足汽车行业严苛质量体系要求。软件平台具备实时监控、缺陷分类、智能复判、扫码追溯、MES对接等功能,支持远程查看与参数调整。
