超精密微型元件视觉检测系统

发布时间: 2026-05-22 　浏览次数:

超精密微型元件视觉检测系统，是科迎法电气面向半导体、精密电子、医疗器件、陶瓷元器件等领域，推出的超高精度视觉检测装备，聚焦微米级、微型化工件的缺陷检测与尺寸测量，以极限感知能力，为高端精密制造提供严苛品质保障，适配微型玻璃管、陶瓷微孔组件、精密引脚、换能元模块等微小零件检测场景。

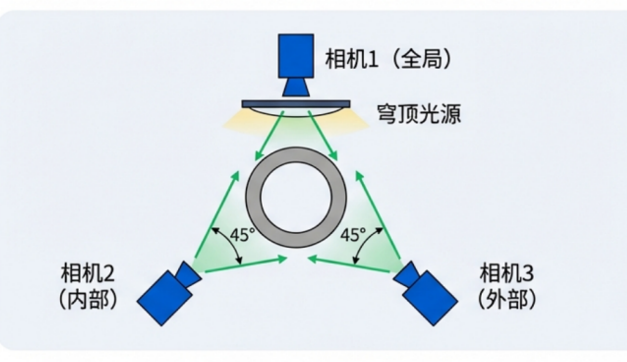

精密零件视觉检测方案

系统搭载2 亿像素超高清工业相机 + 结构光 3D 视觉传感器，结合100X 高倍远心镜头，构建超高分辨率成像与三维形貌重建能力，可清晰捕捉微米级细节。核心检测能力覆盖 0.4 至 0.8mm 直径微孔检测、微小崩边识别、表面划痕检测、气泡瑕疵识别、尺寸精度测量等，缺陷检测精度≤1μm，定位精度达 5μm，远超传统视觉设备检测极限，满足高端精密制造的严苛精度要求。

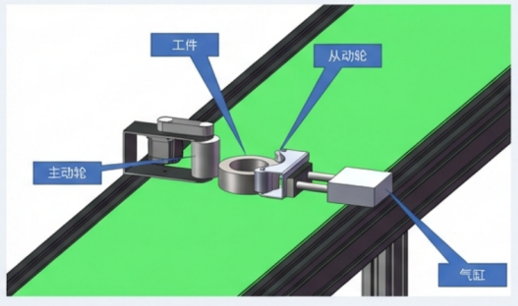

视觉检测设备配置环形壳体多角度

针对微型元件批量生产需求，系统优化检测流程与算法效率，检测速度可达≥100PCS/min；针对微型玻璃管等细长类零件，定制专属检测方案，采用振动盘自动上料 + V 型槽精准定位结构，实现工件自动排序、姿态校正、精准输送，玻璃管检测速度可达 200 至 600 件 / 分钟，同时保持≤1μm 的超高检测精度，完美适配高速批量生产场景。

光学照明系统采用定制化同轴光源方案，有效解决玻璃、陶瓷等透明 / 半透明材质工件的反光、透光干扰问题，精准提取工件轮廓、表面细节与微孔特征，成像清晰、对比度高，避免因材质特性导致的误检、漏检。机械结构采用紧凑型设计，精密传动部件保障工件输送平稳、定位精准，减少振动对成像精度的影响，适应微型元件精密检测的严苛工况。

软件系统集成一键建模、自动标定、参数化配置、智能缺陷识别、自动分拣控制、数据追溯管理等功能，操作界面简洁直观，无需专业算法知识，普通操作人员经简单培训即可快速上手。系统支持缺陷图像实时显示、检测数据自动统计、生产报表一键导出，对接自动化产线实现检测、分拣、不良品剔除全流程无人化运行，有效提升产品良率、降低报废率、严控品质一致性。

整套设备专为精密制造场景打造，精度高、稳定性强、体积小、安装灵活，可快速融入现有生产线。完善的售后服务体系提供全程技术支持，助力企业快速实现微型元件检测环节的智能化、自动化升级，是高端精密制造企业提升核心竞争力、保障产品品质的关键装备。
