大型薄片双面智能检测设备

发布时间: 2026-05-22 　浏览次数:

大型薄片双面智能检测设备，是科迎法电气针对汽车密封件、大型金属薄片、复合板材等大尺寸薄型工件开发的专用视觉检测设备，聚焦双面全覆盖、高速高效、高精度检测需求，解决传统人工检测效率低、漏检率高、一致性差、数据难追溯的行业痛点，助力汽车制造、精密加工行业实现质检环节智能化升级。

设备专为 386mm×210mm 规格的大型薄片工件设计，采用双检测舱并行处理架构，空间布局合理、检测流程高效。每个检测舱配备高像素工业相机阵列，第一舱负责工件正面成像检测，第二舱完成反面成像检测，搭配 5000 万像素 + 2000 万像素多角度相机组合，一次上下料即可完成工件正反面全区域无死角成像，覆盖边缘、孔位、密封带、表面纹理等所有关键区域，确保无检测盲区。

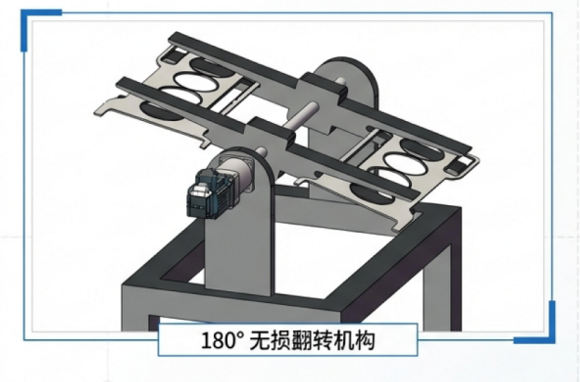

核心创新配置180° 无损翻转机构，采用高速伺服驱动与精密翻转设计，实现工件平稳、精准翻面，翻转过程无划伤、无变形、无磕碰风险，适配金属、橡胶、复合材质等各类薄片工件；翻转速度快、定位精度高，保障双面检测衔接顺畅，单件检测周期仅 4 秒，效率远超人工。

光学成像系统采用远心镜头 + 穹顶照明组合方案，远心镜头消除边缘透视误差，保证工件边缘、孔位尺寸测量精准；穹顶照明系统提供均匀漫反射光源，消除工件表面反光、阴影、明暗不均问题，让细微划痕、微小异物、微小变形等缺陷清晰显现，成像质量稳定可靠，为 AI 算法精准识别奠定基础。

设备支持自动上料、工件传送、精准定位、双面成像、缺陷检测、自动分拣全流程自动化运行，无需人工干预，可直接对接自动化生产线，实现无人化生产。软件平台具备实时检测监控、缺陷自动分类、检测数据统计、图像存档追溯、远程参数调试等功能，每件工件的检测结果、缺陷位置、图像数据自动存储，实现 100% 质量追溯，完全满足汽车行业严苛的 IATF16949 质量体系要求。

设备整机采用高强度机架与防护设计，适应车间粉尘、振动、温度波动等复杂工业环境，运行稳定、故障率低、维护便捷。提供整机 12 个月质保、光学部件 18 个月质保，7×24 小时远程技术支持，1 小时响应、2 小时诊断，终身免费基础软件升级，保障设备长期稳定运行，是大型薄片类工件智能化质检的标杆解决方案。
