多品种、小批量的零件自动上料，一直是自动化装配线上的难点：传统振动盘为单一品种设计，换款就要换盘，柔性差、改造慢。上海科迎法电气推出柔性上料工作站，用柔性振动盘把零件振散摊开，视觉识别位置与姿态，再由并联机器人拾取并放置到指定位置，为下游装配、检测或包装工序提供自动上料。本文讲解它的原理、配置与选型思路，供有自动上料需求的用户参考。

柔性上料工作站的工作原理

柔性供料的核心机制

柔性上料工作站的核心是柔性振动盘。与传统振动盘的螺旋轨道不同，柔性振动盘通过盘面振动让零件在平面上振散、摊开，改善零件的分散状态，避免相互堆叠。零件散开后处于可被视觉识别的状态，配合视觉选择功能，系统从中挑选姿态合适的零件供机器人抓取。由于零件不在固定轨道中运行，换款时只需更换或调整盘面，即可适应不同形态的零件，柔性显著提升。

位姿引导与拾取放置

视觉系统识别零件的坐标与角度后，引导并联机器人进行拾取。机器人依据坐标与角度定位零件，用吸嘴吸取，再按放料范围把零件放置到指定位置。吸嘴及放料工装按零件适配，可针对不同材质与形状选用合适的吸嘴形式。整个“振散—识别—拾取—放置”过程循环进行，为下游工序连续供料，参考动作周期为0.8-1.5秒。

关键部件与参考配置

四大关键部件

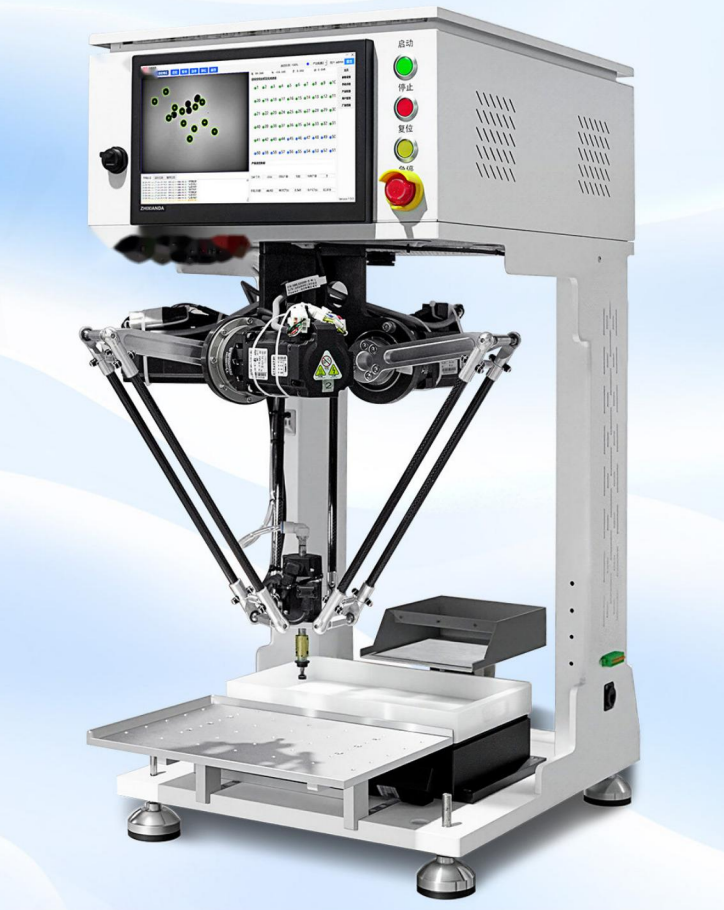

柔性上料工作站由柔性振动盘、并联机器人、视觉与控制、供料仓与工装四部分组成。柔性振动盘负责振散供料，并联机器人负责高速拾取放置，视觉与控制系统负责识别与协同，供料仓与工装负责原料储存与放料定位。四者协同才能构成稳定的上料单元，任何一个环节不匹配都会影响整体节拍与稳定性。

参考参数一览

应用行业与典型场景

适用行业

柔性上料工作站适用于电子元器件、新能源锂电光伏、精密五金塑胶、汽车零部件、3C数码电子、医疗器械制造等行业。这些行业的共同特点是零件品种多、批量切换频繁、对供料柔性要求高，传统固定轨道供料难以适应，而柔性上料工作站通过更换盘面与调整视觉与机器人参数即可快速适配新零件，缩短换产时间。

与视觉检测的协同

柔性上料工作站常与视觉检测、装配工序协同使用：上料工作站把零件以正确姿态送至检测工位，检测设备完成尺寸或外观判定后，再由下游机构完成装配或包装。这种“供料—检测—装配”的联动，是自动化产线的常见组合，也体现了柔性上料在整线自动化中的枢纽作用——它决定了后续工序能否稳定获得方向正确的零件。

选型要点

一个上料方案要看的四件事

评估一个柔性上料方案，需要完整地看四个环节：看供料，零件能否被有效振散摊开、有无卡料风险；看抓取，吸嘴与机器人能否稳定拾取目标零件；看放料，放料精度与放料范围是否满足下游要求；看协同，视觉、机器人与振动盘的节拍是否匹配。四个环节都通过验证，方案才具备落地价值。

选型前需确认的条件

用户在选型前应提供零件样品与图纸，说明零件的尺寸、重量、材质与表面特性，明确目标节拍与上料精度要求，并说明下游工序的接口条件。零件是否易缠绕、是否易吸附、是否有正反面区分，都会影响吸嘴形式、盘面设计与视觉方案的选择，因此样件评估是选型的第一步，建议尽早就实物与厂家沟通。

常见问题解答

问：柔性上料工作站和传统振动盘有什么区别？

答：传统振动盘按单一品种设计、换款需换盘；柔性上料工作站用柔性振动盘振散零件，通过视觉与机器人拾取，换款更灵活，适合多品种小批量。

问：参考负载0.5kg是指什么？

答：指并联机器人拾取零件的参考负载能力，超过该重量的零件需重新评估机器人型号与吸嘴方案。

问：上料精度能达到多少？

答：参考精度为单相机±0.15mm、双相机±0.05mm，实际精度与视觉方案、零件特征相关，需按项目评估。

问：设备能适应不同形状的零件吗？

答：可以。通过更换或定制柔性盘面、调整吸嘴与视觉参数，可适配不同形状的零件，具体需以样件评估为准。

问：柔性上料工作站能和检测设备联线吗？

答：可以。上料工作站常与视觉检测、装配工序协同，把定向供料与检测装配整合为自动化单元，接口按现场确认。

问：换产时间大概多久？

答：换产时间取决于零件差异，同族或相似零件通常只需调整参数与盘面；差异较大的零件需重新评估方案。

结语：柔性上料工作站用柔性振动盘与视觉引导解决多品种零件的自动上料难题，是自动化产线的关键单元。科迎法电气作为自动上料设备厂家，可提供样件评估与方案定制，欢迎提交零件样品咨询。
