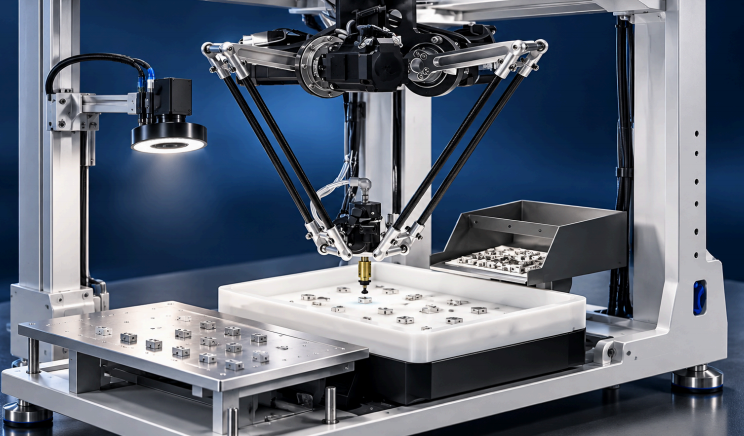

精密小件的外径、内径、孔位、齿数和表面缺陷，往往需要用多台量具或多次人工检验才能覆盖，效率低且一致性差。上海科迎法电气面向精密小件的尺寸与外观检测需求，推出CCD视觉筛选机——按工件特征配置供料、成像、运动控制及分选机构，支持多项目组合检测与合格不良品分类收料。本文从视觉功能、方案配置到选型验收，系统讲解这款设备如何实现精密小件的全检。
CCD视觉筛选机的定位与价值
解决什么问题
CCD视觉筛选机主要面向精密小件的尺寸与外观综合检测。这类工件通常批量大、单件价值高、人工检验成本高，一旦漏检流入下游会造成较大损失。设备用相机替代人眼、用算法替代经验判断，把尺寸测量与外观缺陷检测在同一套系统内完成，输出稳定的判定结果，并可按类别收料，为质量追溯和数据化管理提供基础。
与传统检测方式的区别
与传统卡尺、影像仪或人工目检相比，CCD视觉筛选机的优势在于“全检+自动分选”。人工只能抽检且速度受限，量具检测则难以兼顾外观；而CCD视觉筛选机让工件逐个通过成像工位，一次完成多项目判定，并按判定结果自动分选到不同收料位，实现从检测到分选的闭环，节拍和一致性远优于人工，也更适合大批量精密件的稳定质检。
九类视觉功能深度解析
功能全览
一台配置完整的CCD视觉筛选机可实现的九类视觉功能包括：二维码检测、OCR字符识别、颜色识别、缺陷检测、尺寸检测、计数识别、角度检测、视觉引导以及线材端子检测。这九类功能可按工件检测需求自由组合，用户不必为用不到的功能付费，也可在后续增补新项目，兼顾当前需求与未来扩展，选型时更灵活。
功能组合的典型方式
| 视觉功能 | 检测内容 | 典型应用 |
|---|---|---|
| 尺寸检测 | 内外径、长度、孔位、轮廓 | 精密五金、轴类件 |
| 缺陷检测 | 划痕、缺料、毛刺、脏污 | 塑胶件、金属件表面 |
| OCR 字符 | 字符内容、正反、缺损 | 电子元件打标 |
| 颜色识别 | 色差、混色、配色 | 橡胶圈、色环件 |
| 计数识别 | 数量、齿数、针脚数 | 齿轮、连接器 |
| 角度检测 | 夹角、方向、姿态 | 异形件、装配件 |
| 二维码检测 | 有无、等级、内容 | 溯源与追溯 |
| 视觉引导 | 定位与坐标输出 | 装配、抓取 |
| 线材端子检测 | 端子压接、线序 | 线束、端子 |

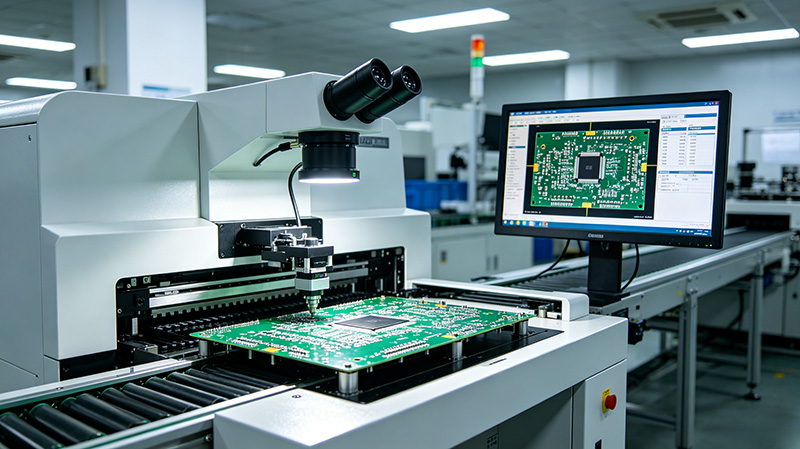

光机电协同的配置方案
供料与承载平台
设备的稳定性建立在供料与承载的匹配上。上料方案可对接振动盘，也可评估输送带；承载平台常见平面环形玻璃、开槽玻璃或齿轮盘，需根据工件形态和成像需求选择——透明工件常用背光配合玻璃盘，需要定位的工件可用齿轮盘分度。承载方式直接决定成像质量与节拍，是方案设计的第一步，也是影响检出率的关键环节。

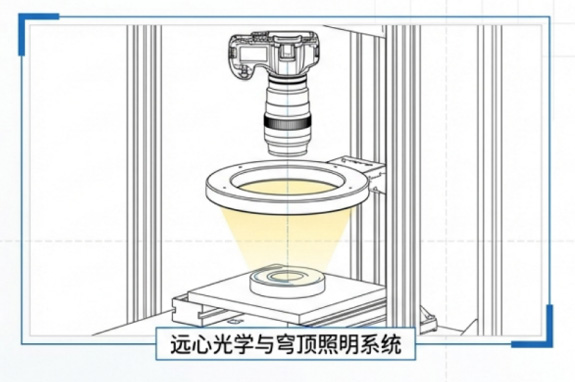

成像系统的相机、镜头与照明
成像系统由视觉相机、镜头方案与照明方案共同构成。相机的像素与数量按视野、精度和需要观察的检测面确认，多面检测需布置多台相机；镜头常用FA工业镜头，必要时评估远心镜头或专用镜头以保证测量精度；照明可按任务选择环光、背光、碗光或同轴光，以突出不同特征。视觉算法可按检测任务选取规则算法，也可评估深度学习算法，用于复杂缺陷的判定。
运动控制与分料接口
运动与分料环节由运动控制卡与转盘驱动配合完成：相机采集与转盘转位同步，判定结果实时传给分料机构，把合格品与不同类别不良品送入相应收料位。人机界面与接口负责参数设置、结果显示和数据输出，方便现场操作与数据对接，为后续产线数据化管理预留通道。
多视角成像与自动分选
围绕工件特征布置检测工位
CCD视觉筛选机可围绕内外径、孔位、轮廓及表面特征设置检测工位，通过多视角成像覆盖工件的多个面。例如检测圆环时可分别成像内径、外径与轮廓；检测螺母时可同时观察轮廓与螺纹端面。常见检测案例包括夹角检测、圆环轮廓、内径检测、外径检测、螺母轮廓、轮廓与外观、齿数识别、表面面积、尺寸检测、外观缺陷、孔位与轮廓、异形内孔等。
视觉判定与分料机构联动
检测出结果不是终点，把结果准确执行才是。设备的自动分选环节将视觉判定与运动控制、分料机构联动：判定为合格则进入合格收料通道，判定为某类不良则送入对应不良收料位，实现分类收料。对于需要数据管理的产线，判定结果还可上传至系统，用于统计合格率、分析不良分布，为工艺改进提供依据。
选型与验收要点
选型前要确认的信息
选型前应提供工件图纸与检测项目清单，明确需要检测的尺寸、外观、字符或颜色项目，说明来料状态、目标节拍与精度要求。同时要说明现场空间、供电与信号接口条件。厂家据此确定相机数量与像素、承载平台形式、照明方案与算法类型，并给出节拍与检出率的预估，方案确认后再进入制作，避免后期反复调整。
验收要做的三件事
验收阶段建议完成三件事：一是用真实的合格与不良样件验证检出效果，确认不良品能被稳定识别；二是在目标节拍下验证供料与分选的稳定性，看是否出现卡料、混料或漏分；三是明确测量重复性、漏检率与误判率的统计方法，用数据而非感觉来判断设备是否达标。三项都通过，设备才真正可交付使用。
常见问题解答
问：CCD视觉筛选机适合什么尺寸范围的工件？
答：适用于精密小件，具体尺寸范围需按工件与视野确定，选型时应提供工件图纸，由厂家评估相机的视野与精度是否匹配。
问：一台设备能同时检测多少个项目？
答：可按工件需求组合多项目，九类视觉功能均可在同一系统内配置，项目越多算法耗时越长，需在项目数量与节拍之间平衡。
问：透明工件如何保证成像质量？
答：通常采用背光配合透明承载盘，使工件轮廓清晰；具体照明与承载方式需结合工件特征做样件验证后确定。
问：设备能否与产线数据系统对接？
答：可以。设备支持判定结果输出与数据对接，便于产线统计合格率与不良分布，具体接口方式按现场需求确认。
问：多视角成像是怎么实现的？
答：通过布置多台相机或旋转工位，从不同角度对工件成像，覆盖内外径、孔位、轮廓与表面多个检测面。
问：设备换款工件要重新做方案吗？
答：同族工件换型通常只需调整检测项目与参数；若工件形态差异较大，需要重新评估供料与承载方案，建议提前评估。
结语：CCD视觉筛选机以光机电协同的方案，把精密小件的尺寸与外观检测、自动分选整合成闭环，是实现全检的理想设备。科迎法电气作为视觉检测设备厂家，可按工件特征定制供料、成像与分选方案，欢迎提供图纸与样件咨询。
