上海科迎法电气技术部在电磁阀连接器产品线的售后服务中发现，接线错误是电磁阀不动作的最高频原因——占比约60%。很多故障不是因为连接器本身质量问题，而是接线方式选择错误、线缆端接工艺不规范、防水密封处理不到位。电磁阀连接器是自动化设备气动和液压系统中最基础也最容易出问题的接口器件。本文从自动化设备电气工程师的角度出发，分析电磁阀连接器的接线方式选择、配线方案和防水密封安装规范。
电磁阀连接器两线制与三线制配线方案及防水密封安装规范
一、电磁阀连接器的基本类型和接线方式
电磁阀连接器按电磁阀类型分为两大类：
类型一 二位三通电磁阀连接器（两线制）
两线制电磁阀只有两根线：电源正极和电源负极。电磁阀线圈通过两根线接收驱动信号，通电时阀芯切换，断电时阀芯复位。连接器通常用方形插头（符合EN 175301-803标准，原DIN 43650标准），2芯加PE（保护接地）配置。
两线制配线方案。线缆1（棕色）：接DC24V正极（PLC输出继电器触点或晶体管输出）。线缆2（蓝色）：接DC0V负极（公共端）。PE线（黄绿双色）：接设备外壳接地。注意两线制电磁阀没有反馈信号，PLC无法直接确认阀芯是否实际切换——需要通过外部传感器（如气缸到位开关）间接判断。
类型二 二位五通电磁阀连接器（双电磁阀，四线制）
二位五通双控电磁阀有两个线圈（A线圈和B线圈），每个线圈两根线，共四根线。两个线圈分别控制阀芯两个方向切换。连接器通常用方形插头4芯加PE配置，或两个独立的两线制连接器。
四线制配线方案。线缆1（棕色）：A线圈正极。线缆2（黑色）：A线圈负极（或公共负极）。线缆3（白色）：B线圈正极。线缆4（蓝色）：B线圈负极（或公共负极）。PE线（黄绿双色）：接地。如果两个线圈共用一个负极，则线缆2和线缆4在连接器内部短接为公共负极。
类型三 带LED指示灯和续流二极管的连接器
现代电磁阀连接器通常集成LED指示灯和续流二极管。LED指示灯用于通电状态目视确认——插上连接器后线圈通电时LED亮，断电时灭。续流二极管并联在线圈两端，断电时吸收线圈反电动势，保护PLC输出触点不被击穿。
带LED和续流二极管的接线有极性要求。正极线必须接二极管的阴极侧（标记端），负极线接阳极侧。如果正负极接反，续流二极管在通电时正向导通相当于短路，可能导致PLC输出过流保护或二极管烧毁。接线前务必确认连接器上标注的极性标识（"+"和"-"标记）。
二、接线方式和极性判断
判断电磁阀连接器接线方式的方法。第一，查看连接器外壳标注——通常标注有接线图或引脚编号。第二，查看电磁阀线圈标注——线圈上标注有额定电压和功率。第三，用万用表测量——两线制连接器两个引脚之间的电阻应为线圈电阻值（通常几欧姆到几十欧姆）。带LED的连接器测量时注意LED有极性，万用表红表笔接正极时LED微亮。
极性判断方法。不带LED和续流二极管的普通连接器无极性要求，两根线可以任意接。带LED或续流二极管的连接器有极性要求。判断极性方法：用万用表二极管档测量连接器两引脚，红表笔接一个引脚黑表笔接另一个，如果万用表显示约0.7V导通电压，红表笔所接的是正极。交换表笔如果显示无穷大（不导通），确认红表笔端为正极。
三、配线方案设计
方案一 PLC继电器输出驱动
PLC继电器输出触点容量通常AC250V/DC24V/2A。电磁阀线圈工作电流通常0.1到0.5A（DC24V），继电器输出容量充裕。接线方案：DC24V电源正极接PLC继电器输出公共端（COM），继电器输出触点（Y0）接电磁阀连接器正极线，电磁阀连接器负极线接DC0V。继电器输出没有极性要求，但建议统一正极经触点控制负极直接接公共端，便于维护和故障排查。
方案二 PLC晶体管输出驱动
PLC晶体管输出（NPN或PNP集电极开路输出）驱动电流通常0.1到0.5A。NPN输出型：PLC内部晶体管NPN集电极接输出端，发射极接公共负极。接线方案：DC24V正极接电磁阀连接器正极线，连接器负极线接PLC晶体管输出端（Y0），PLC输出公共端（COM）接DC0V。PNP输出型：PLC内部晶体管PNP发射极接输出端，集电极接公共正极。接线方案：DC24V正极接PLC公共端（COM），PLC输出端（Y0）接电磁阀连接器正极线，连接器负极线接DC0V。晶体管输出有极性要求，NPN和PNP接线方式不同，接错不动作或损坏PLC输出。
方案三 阀岛总线驱动
现代自动化设备常用阀岛（集成多个电磁阀和总线接口），电磁阀由阀岛内的总线模块驱动，不需要外部PLC输出接线。阀岛内部已做好配线，外部只需接入总线电缆（如PROFINET、EtherCAT）和电源。阀岛上的电磁阀连接器通常已在出厂时配好，维护时按原样更换即可。但阀岛到气缸之间的气管和传感器信号线仍需现场配线。
四、防水密封安装规范

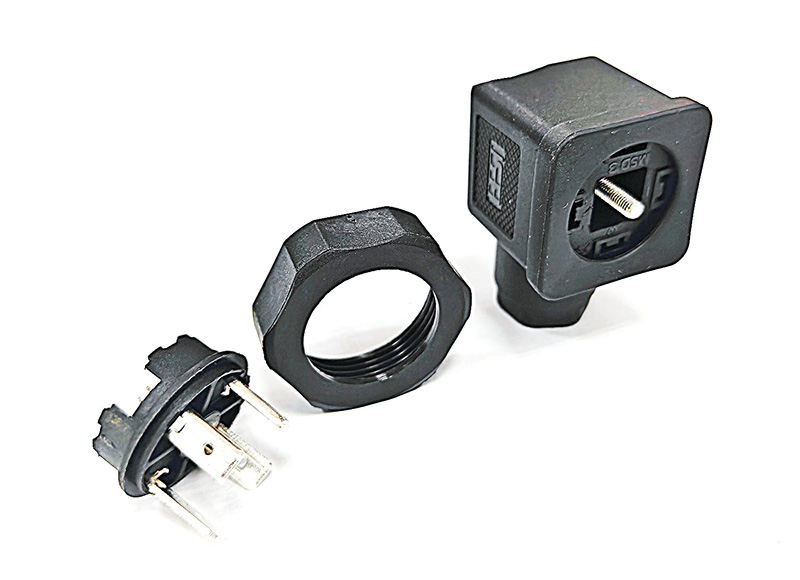

密封结构。电磁阀连接器的防水密封由三道防线组成。第一道，连接器插头与插座对接面的O型密封圈——防止水从插合面渗入。第二道，线缆引入格兰头密封——防止水从线缆入口渗入。第三道，线缆外护套与格兰头密封圈的紧密配合——防止水沿线缆外径渗入。（IEC 60529:2013 IP67防护等级要求）
安装方向。电磁阀连接器安装时插头朝下（线缆出线方向朝下），利用重力防止水积聚在接口处。如果安装方向必须朝上或水平，需加装防护罩遮挡直接淋水。气动设备上的电磁阀连接器通常朝侧面安装，线缆走向朝下弯折排水。
格兰头拧紧。线缆引入格兰头用手拧紧后再用扳手拧紧半圈到一圈（不要过度拧紧，过度拧紧会切坏密封圈）。拧紧后用手拉拽线缆——线缆不应能被拉动，如果能拉动说明密封圈未压紧。格兰头密封圈内径必须与线缆外径匹配——如果线缆外径5毫米用6毫米格兰头，密封不严。
线缆端接。线缆剥皮长度按照连接器端子要求，剥皮过长外露铜线可能短路，剥皮过短压接不牢。压接端子用管型端子（U型或O型端子），裸线直接压在螺丝下可能导致散股接触不良。压接后用手拉拽线缆确认牢固——拉力不小于20牛。
五、常见接线故障和排除
故障一 电磁阀不动作。排查步骤：用万用表测量连接器输入端电压——DC24V正常。如果无电压，检查PLC输出和线缆通断。如果有电压，拔下连接器直接测量电磁阀线圈电阻——正常值几欧姆到几十欧姆，如果无穷大说明线圈断路。如果线圈正常，检查连接器内部接线是否松动或断线。
故障二 电磁阀动作但LED不亮。原因：LED极性接反（正负极接错）或LED损坏。排除：调换正负极线缆，如果LED亮说明极性接反。如果调换后仍不亮，LED损坏，更换连接器。
故障三 通电时PLC输出过流保护跳闸。原因：续流二极管极性接反导致正向导通短路，或线圈短路。排除：检查连接器极性标识，确认正极线接DC24V、负极线接DC0V。如果极性正确仍跳闸，测量线圈电阻——如果电阻值远低于正常值（如0到1欧姆），线圈短路，更换电磁阀。
故障四 连接器进水导致绝缘下降。原因：密封圈老化或格兰头未拧紧。排除：打开连接器检查内部有无水迹，用万用表测量绝缘电阻（应大于10兆欧）。更换密封圈，拧紧格兰头，重新测试绝缘。如果绝缘电阻无法恢复，连接器内部已腐蚀，更换连接器。
参考标准：IEC 61076-2-104 M12连接器标准、EN 175301-803电磁阀连接器标准（原DIN 43650）、IEC 60529:2013外壳防护等级、GB/T 14048.1-2017低压开关设备和控制设备
常见问题
问：电磁阀连接器带LED指示灯和不带LED的有什么区别？
答：功能区别：带LED的连接器通电时指示灯亮，方便目视确认电磁阀是否得电，调试和维护时很实用。不带LED的无法目视确认。电气区别：带LED的连接器通常同时集成续流二极管，有极性要求（正负极不能接反）。不带LED的普通连接器通常没有续流二极管，无极性要求但需要外部加续流二极管保护PLC输出。成本区别：带LED的连接器单价比不带LED的高5到10元。建议选带LED的，调试方便且内置续流二极管保护PLC输出。
问：两线制电磁阀连接器和三线制电磁阀连接器怎么区分？
答：两线制连接器有2根信号线加1根PE线（黄绿双色），共3根线，但实际驱动只有2根（正极和负极）。三线制通常指带反馈信号的电磁阀连接器，3根信号线（正极、负极、信号线）加1根PE线。查看连接器引脚数——2芯（2P+PE）为两线制，3芯（3P+PE）为三线制。多数普通电磁阀用两线制连接器，只有带位置反馈的智能电磁阀才用三线制。选型时确认电磁阀类型，普通二位三通或二位五通电磁阀用两线制即可。
问：电磁阀连接器DC24V和AC220V的能通用吗？
答：不能通用。DC24V电磁阀连接器的额定电压标注为DC24V，AC220V电磁阀连接器标注为AC220V。两者的接触件间距和绝缘材料不同——AC220V需要更大的爬电距离和电气间隙。带LED和续流二极管的连接器只能用于对应电压类型——DC连接器的续流二极管在AC电路中会反复导通损坏，AC连接器通常用压敏电阻代替续流二极管。选型时务必确认电磁阀线圈的额定电压类型和数值。
问：电磁阀连接器插上去不紧怎么办？
答：检查连接器插头和插座规格是否匹配——不同厂家的方形插头（EN 175301-803标准）尺寸可能有微小差异。检查插座内部簧片是否弹性不足——用细螺丝刀轻轻拨动簧片检查弹性，如果簧片松动需更换插座。检查是否有异物卡住——打开连接器检查内部有无灰尘或金属碎屑。如果规格匹配、簧片正常、无异物但仍不紧，可能是连接器外壳变形，更换连接器。松动的连接器会导致接触电阻增大，电磁阀动作不稳定，必须及时处理。
