维修电工在接电磁阀时经常遇到一个问题：电磁阀线圈上接了个圆形或方形插头，有三根线不知道怎么接。接错轻则电磁阀不动作，重则烧毁线圈或控制板。我们上海科迎法电气在电磁阀连接器产品线中提供GDM12B标准型和MPM带灯型等多个型号，本文从实际接线操作出发，讲清楚电磁阀连接器的端子定义、接线步骤和故障判断方法。
电磁阀连接器接线方法和故障判断
一、电磁阀连接器端子定义
电磁阀连接器遵循DIN 43650标准，三极二加接地端子结构。三个端子编号和功能如下。
1号端子。正极电源输入。接控制系统的正极输出（24伏直流的正极或220伏交流的火线）。1号端子是电磁阀线圈的供电端，电流从1号端子进入线圈。
2号端子。负极或零线。接控制系统的负极输出（24伏直流的负极或220伏交流的零线）。2号端子是电磁阀线圈的回路端，电流从线圈出来经2号端子回到控制系统。
加号端子（接地端子）。接地保护端。接设备外壳接地线。接地端子在圆座型连接器上通常在中心位置，是最大的端子。
端子识别方法。连接器底部有端子编号标记（1、2、加号标记），对应插针位置。圆座型连接器三个端子呈等腰三角形排列，加号端子在顶点（中心位置），1号和2号在两侧。方座型连接器端子排列类似但外形为方形法兰。
二、GDM12B标准型接线方法

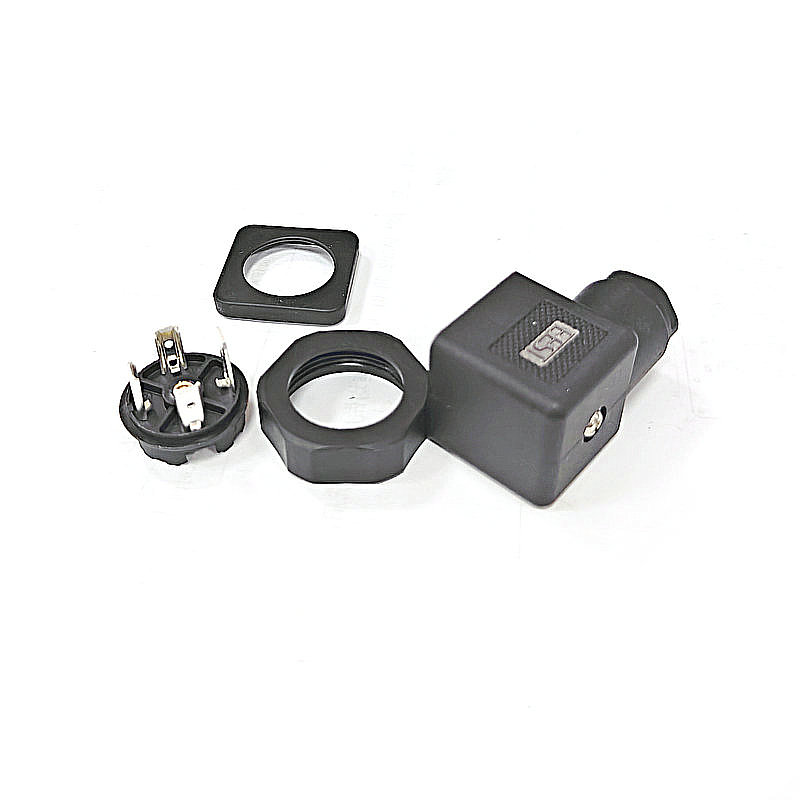

GDM12B标准型电磁阀连接器是最常见的型号，圆座M27乘1.5螺纹安装。接线步骤如下。
步骤一 断电确认。接线前必须断开控制系统电源。用万用表确认1号和2号端子无电压。带电接线可能短路烧手。
步骤二 拆开连接器插头。旋开插头后盖，露出内部接线端子。插头内部有三个接线端子，标记1、2、加号。端子为螺丝压线式，用小一字螺丝刀拧松螺丝。
步骤三 穿入电缆。电缆从插头后盖穿入，穿入前检查密封圈是否在位。电缆外径和密封圈规格匹配（常见PG9密封圈配合外径8到11毫米电缆）。电缆线芯剥皮8到10毫米露出铜导体。
步骤四 压接导线。将控制系统的三根线分别压入对应端子。1号线接正极（红或棕色线），2号线接负极（蓝或黑色线），加号线接地线（黄绿色线）。将铜导体插入端子压线孔，拧紧螺丝压紧。轻拉导线确认压紧不松动。
步骤五 装回后盖。将后盖拧回插头，拧紧压缩密封圈。密封圈被压缩后包裹电缆形成密封，防护等级IP65。
步骤六 通电测试。接通电源，用手感知电磁阀线圈是否吸合（咔哒声）。万用表测量1号和2号端子电压是否正常（24伏直流或220伏交流）。电磁阀动作正常接线完成。
三、MPM带灯型接线方法和LED判断
MPM带灯型电磁阀连接器在标准型基础上集成LED指示灯，透明外壳可以看到LED状态。LED接线注意事项如下。
LED电压规格。MPM带灯型有24伏直流和220伏交流两种LED规格。24伏型LED用于直流电磁阀，220伏型LED用于交流电磁阀。选型时确认电磁阀线圈电压和LED电压规格一致。24伏LED接到220伏电磁阀上会立即烧毁，220伏LED接到24伏电磁阀上亮度不够看不清。
LED极性。24伏直流型LED有正负极。LED正极接1号端子（正极电源），LED负极接2号端子（负极电源）。如果电磁阀线圈反接（1号和2号调换），LED反偏不亮但不损坏（LED反向耐压足够），电磁阀动作不受影响（直流电磁阀线圈无极性）。220伏交流型LED无极性，1号和2号任意接。
LED指示灯状态判断。
LED亮，电磁阀动作正常。控制信号正常供电，线圈得电吸合。
LED灭，电磁阀不动作。检查控制信号是否输出、保险丝是否熔断、线路是否断路。
LED亮但电磁阀不动作。线圈断路或卡阀。用万用表测线圈电阻，正常值几十到几百欧姆。电阻无穷大说明线圈烧断，需更换电磁阀。电阻正常但阀不动作，可能是阀芯机械卡死。
LED闪烁。供电电压不稳定或接触不良。检查接线端子螺丝是否松动，电源电压是否在额定范围（24伏型电压波动范围正负10百分比）。
LED微亮。感应电压或漏电流。交流电磁阀控制回路有感应电压导致LED微亮。加RC吸收回路或压敏电阻消除感应干扰。
四、圆座和方座安装方式区别
圆座型。连接器底部有内螺纹M27乘1.5，拧在电磁阀线圈外螺纹上。安装时将圆座对准线圈螺纹旋入，用手拧到位后用扳手再拧半圈到一圈锁紧。不要过度拧紧（超过40牛米）可能导致圆座裂纹。圆座型抗震动性能好，适合液压电磁阀和气动电磁阀等振动场合。
方座型。连接器底部是27乘27毫米方形法兰，用4个M3螺钉固定在电磁阀线圈平面上。安装时将方座对准线圈安装面，4个安装孔用M3螺钉拧紧。方座适合线圈没有螺纹接口只有平面安装面的场合。安装时4个螺钉均匀拧紧（对角线交替拧），不要先拧紧一个再拧另一个，否则方座歪斜密封不良。
五、常见故障排查
故障一 电磁阀不动作。排查顺序：查保险丝、查电源电压、查接线端子螺丝松动、查线圈电阻、查阀芯机械卡死。最常见原因是保险丝熔断和接线端子松动。
故障二 电磁阀漏气漏油。连接器密封不良。检查密封圈是否在位、密封圈是否老化破损、密封圈压缩量是否足够。更换密封圈重新拧紧压缩螺母。
故障三 连接器进水。防护等级不足或密封失效。检查密封圈和电缆外径是否匹配（电缆过细密封不良）、检查后盖是否拧紧、检查电缆出口是否朝下安装。户外环境选IP67以上防护等级。
故障四 LED烧毁。电压规格选错（24伏LED接到220伏）或电压浪涌（雷击或电源浪涌导致LED过压）。更换同规格LED或整个带灯连接器。
故障五 接插件氧化发绿。长期潮湿环境端子氧化接触不良。拔开接插件查看端子发绿发黑，用砂纸清洁端子表面。严重氧化更换连接器。预防措施：选镀金端子型号，防护等级IP67以上防水防潮。
如需电磁阀连接器选型或接线技术支持，请联系科迎法电气技术团队。除了电气连接产品，我们同时提供太阳光模拟器等光电检测设备，满足工业测试多样化需求。
