汽车水箱水位传感器原理与选型：电极式与浮球式水位检测对比

上海科迎法电气在汽车传感器选型服务中发现，不少工程师对水箱水位传感器的类型选择存在疑问。水箱水位传感器是汽车冷却系统的关键保护元件，水位过低会导致发动机过热损坏。选择合适的水位传感器对行车安全至关重要。本文详细对比两种常见的水位检测方案。



汽车水箱水位传感器安装在冷却液膨胀罐或散热器内部，实时监测冷却液液位。当冷却液液位低于设定值时，传感器输出报警信号，仪表盘显示水位报警灯，提醒驾驶员及时补充冷却液。



如果水位传感器失效，冷却液泄漏后驾驶员无法及时获知，发动机在冷却液不足状态下继续运转，会导致缸体过热变形、缸垫烧蚀、严重时发动机抱死报废。因此水箱水位传感器的可靠性直接关系到发动机安全。

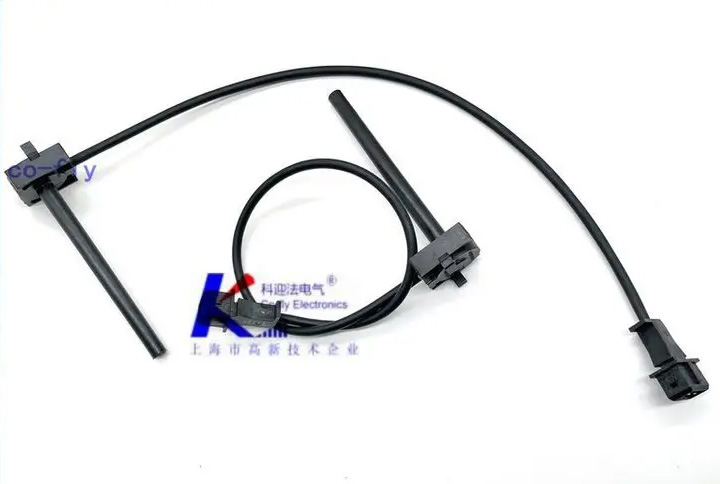

电极式水位传感器利用冷却液的导电性检测液位。工作原理是在传感器壳体上设置两个或多个电极探针，电极探针浸入冷却液时电路导通，电极探针离开冷却液时电路断开。



电极式传感器一般安装在水箱底部或侧面低液位位置。当液位正常时电极浸入冷却液，冷却液作为导电介质接通电路，传感器输出正常信号。当液位下降到电极以下时，电路断开，传感器输出报警信号。



电极式传感器的主要优势是结构简单，没有运动部件，不存在机械磨损。成本较低，大批量应用时价格优势明显。响应速度快，液位变化时立即输出信号。



电极式传感器的不足在于对冷却液导电性有依赖。不同品牌和型号的冷却液导电率不同，如果冷却液浓度过低或使用纯水替代冷却液，导电率下降可能导致传感器误报。电极长期浸泡在冷却液中可能产生电化学腐蚀，电极表面氧化导致接触电阻增大。电极式传感器无法提供连续液位数据，只能检测是否低于设定阈值。





浮球式水位传感器利用浮力原理检测液位。工作原理是在传感器壳体内设置一个浮球，浮球随液位升降。浮球内部或连杆上安装磁铁，磁铁随浮球移动时触发壳体上的干簧管开关。



浮球式传感器一般安装在水箱侧面或顶部。液位正常时浮球位于高位，干簧管开关处于正常状态。液位下降时浮球下移，磁铁靠近或远离干簧管，开关状态翻转，输出报警信号。



浮球式传感器的主要优势是检测不受冷却液导电性影响，无论冷却液浓度如何都能可靠工作。干簧管开关为密封触点，不受液体腐蚀影响，寿命长。可以设置多个干簧管实现多级液位检测，如高液位报警、低液位报警、极低液位停机。



浮球式传感器的不足在于存在运动部件，浮球长期工作可能卡滞，特别是在冷却液杂质较多或结冰环境下。成本相对电极式高百分之三十到五十。安装需要一定空间，浮球需要运动行程。





检测方式：电极式通过导电性检测，浮球式通过磁力检测。浮球式不受冷却液浓度影响。



可靠性：电极式存在电化学腐蚀风险，长期使用可靠性下降。浮球式密封触点不受腐蚀，可靠性更高。



寿命：电极式寿命取决于电极腐蚀速度，一般五到八年。浮球式寿命取决于干簧管寿命，一般八到十年。



成本：电极式成本较低，浮球式成本较高约百分之三十到五十。



安装方式：电极式安装在水箱底部侧面，浮球式安装在水箱侧面或顶部。两者安装空间需求相当。



维护需求：电极式需定期清洁电极表面氧化物。浮球式需定期检查浮球运动是否顺畅。



适用场景：电极式适合常规冷却液环境，浮球式适合特殊冷却液或高可靠性要求场合。





根据冷却液类型选择：使用标准乙二醇冷却液选电极式即可。使用低导电率冷却液或纯水选浮球式。



根据使用环境选择：轿车和轻型车辆选电极式，成本低满足需求。商用车和工程机械选浮球式，可靠性和寿命更好。寒冷地区选浮球式，浮球不受冷却液结冰影响。



根据车辆等级选择：经济型车辆选电极式。中高端车辆选浮球式。特殊用途车辆如军用和矿山车辆必须选浮球式。





电极式传感器安装时确认电极方向朝下或朝侧面，避免朝上导致气泡附着在电极表面造成误报。安装螺纹处涂密封胶防止渗漏。接线时确认正负极不要接反。



浮球式传感器安装时确认浮球运动方向与液位变化方向一致。浮球运动范围内不能有遮挡物。安装后手动推动浮球模拟液位变化，检查报警信号是否正常输出。



日常维护时定期检查传感器工作状态。可以用万用表测量传感器输出信号，在液位正常和低液位两种状态下对比信号变化。电极式传感器使用三年以上建议检查电极表面状况。浮球式传感器使用五年以上建议检查浮球运动是否顺畅。
