产线改造时经常遇到这样的问题：原来一个传感器接口，现在要接两个；或者一个工位要同时读出两路信号，但控制柜已经排满，重新拉线成本太高。M12一分二转换器就是为此准备的——它把一路M12接口分成两路，省去重新布线。市面上常见T型与Y型两种结构，外形相近但用法不同。上海科迎法电气提供T形Y形一分二转换器及工业连接器系列，本文把两类结构的差异、参数与选型方法讲清楚。
一分二转换器的作用
转换器不是简单的“并联三通”，它在电路上如何分配信号，直接决定能不能用、会不会互相干扰。
扩展接口数量
最直接的用途是把一个M12接口扩展成两个，用于新增传感器、指示灯或小型执行器。对于已经布好线、后期临时增加点位的场景，转换器可以在不改主线缆的前提下完成扩展，施工量与停机时间都明显减少。
减少重复布线
若两个传感器安装位置相近，各自拉一根线回柜，桥架占用与端子消耗都会增加。用一个转换器把两路汇到一根主线缆，成本与施工量都能下降。点位越密集，这种节省越明显，尤其适合检测工装与小型设备。
实现快速分支
T型结构可以在主线缆中间“抽头”，让分支垂直于主线引出；Y型结构则把一路分成两个方向，适合两条支路朝不同方向走的场合。选对结构，走线会更顺，也不会因为强行弯折线缆而留下隐患。
T型与Y型的结构差异
两类转换器的差别主要在线缆引出方向与内部接线方式，选错会导致装不下或走线别扭。

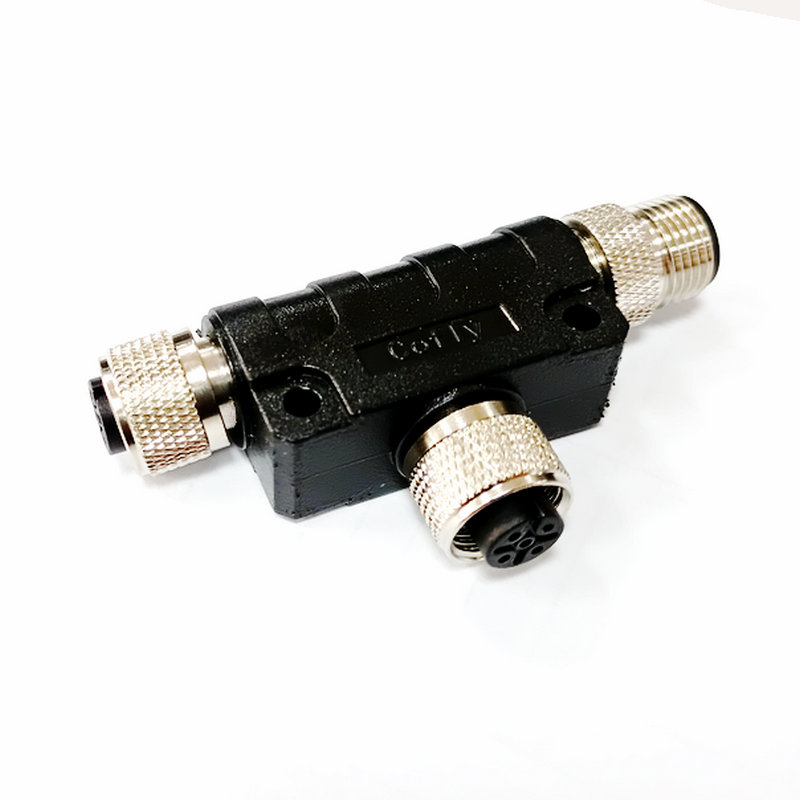

T型结构
T型转换器的三个接口呈“T”字分布，一端接入主线，另一端垂直分出支路。它适合主线沿设备边缘走、支路需要垂直进入传感器或执行器的场合，占用的是一个“转角”位置。安装时要注意分支方向的朝向，避免与结构件干涉。

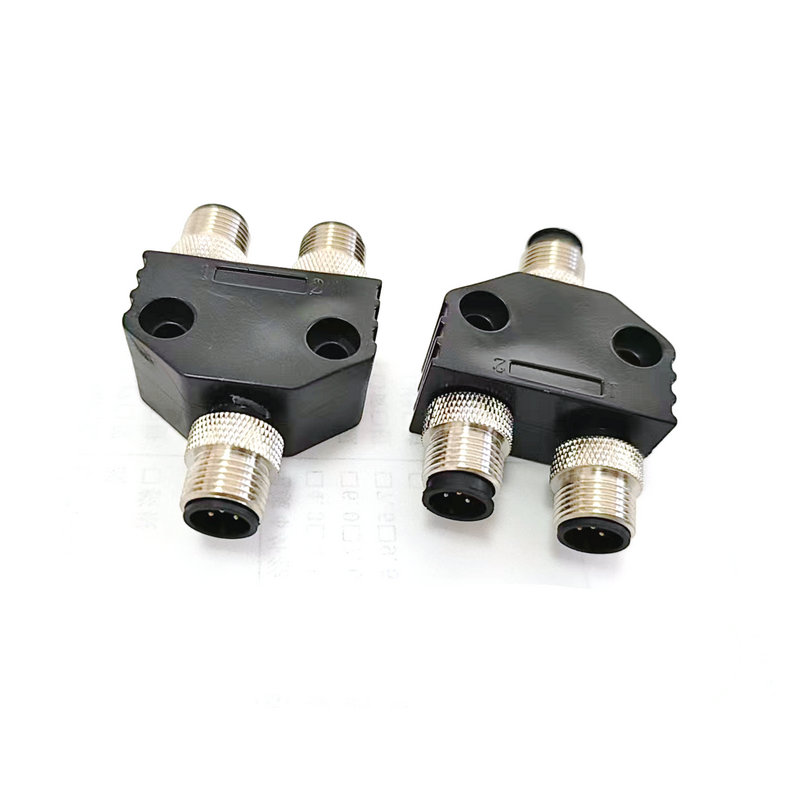

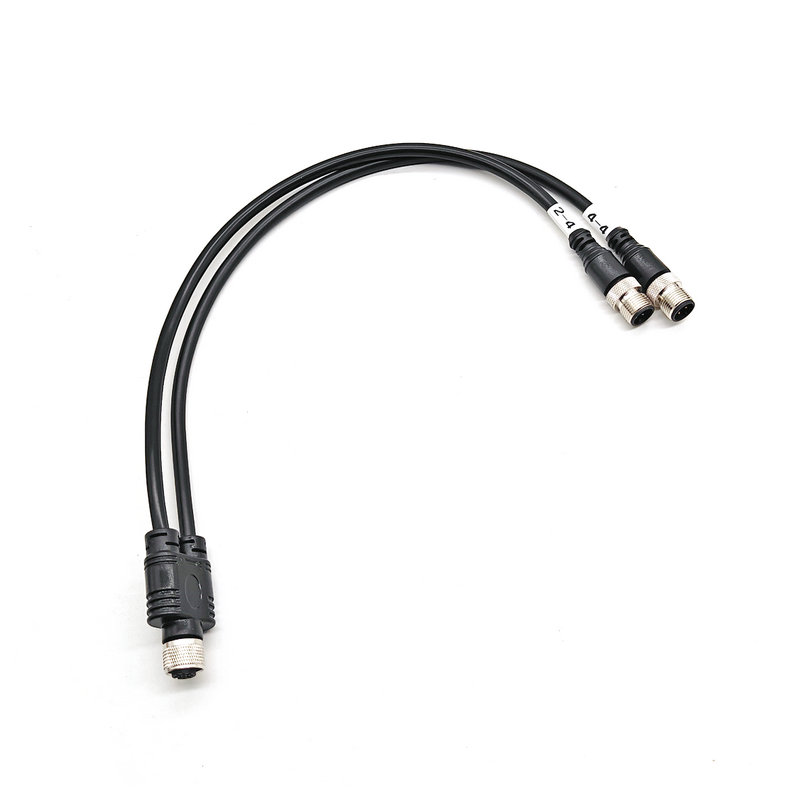

Y型结构
Y型转换器的两个分支朝不同方向斜向分出，整体呈“Y”字。它适合两条支路需要分别走向左右两侧的场景，线缆受力较均匀，不易在单一方向形成硬折。对于空间较窄、需要分散走线的位置，Y型往往比T型更顺手。
内部接线与信号分配
部分转换器是各芯一一对应并联，两路共享同一组信号；也有型号按用途把电源与信号分开分配。并联意味着两路不能独立控制，若两个传感器需要分别读取，必须确认PLC侧能区分或改用带独立通道的分线盒。若两路需要互不影响，应优先选择带独立回路的型号；没有把握时，可先画出接线图再定型号，避免到货后才发现两路只能同时通断，白白耽误工期。选型时应索取接线定义，不能只看外形。
电气与防护参数
转换器体积小，参数余量容易被忽略，而它恰恰处在供电与信号的关键节点上。
芯数与信号路数
常见3芯、4芯、5芯、8芯版本，芯数决定可传输的信号数量。带指示灯或需要屏蔽接地的场合，芯数要相应增加。选型时应按实际回路数核对，并与现场M12连接器的编码保持一致，A编码与D编码不能混接。
额定电流与压降
转换器内部的触点与导线存在接触电阻，负载电流较大时会产压降与温升。用于传感器信号时影响不大，但若用来给执行器或指示灯供电，应核算总电流是否在额定范围内，避免长期满载。必要时可用万用表测量带载压降，作为现场判断是否过载的依据，比凭手感判断更可靠。
防护等级与密封
常见防护等级为IP67，可在潮湿、冲洗环境使用。防护依赖每个接口的密封圈与拧紧状态，任一接口未拧紧或用堵头封好，整只转换器的防护都会失效。选型时还应确认壳体材质能否耐受现场油污与切削液。
选型要点
把现场条件转成型号，可按接口、结构、芯数、安装位置四步确认。
公母头组合
转换器有“公转母母”“母转公公”等组合，取决于主线侧与支路侧的接口形式。选型时应逐端确认公母，避免到货后发现两端都插不上。现场若已有大量预制线缆，公母组合尤其要核对清楚。
结构与安装方向
按主线走向与支路方向选T型或Y型，并确认安装后不会与相邻接口、线槽或运动部件干涉。空间紧张时可优先考虑弯头式分支，让线缆贴边引出，减少弯折半径。
芯数、编码与屏蔽
芯数与编码必须与两端设备一致；强干扰环境或弱信号传输应选带屏蔽的型号，并确认屏蔽层在转换器内部是否连续。若屏蔽在转换器处断开，抗干扰效果会明显下降。产品系列见T形Y形一分二转换器，配套连接器可参考M12连接器系列。
安装与故障排查
转换器故障多数来自安装细节，尤其是拧紧与屏蔽两项，现场排查可按下面的顺序进行。
拧紧与密封检查
每个接口都应拧到位，密封圈完好无异物。未使用的接口必须用防水堵头封住，否则水汽会从空口进入。对于振动场合，还应确认锁紧结构不会自行松脱，必要时增加固定点。
屏蔽与接地
带屏蔽型号应确认屏蔽层连续，并按现场规范在一端接地，避免形成地环路。屏蔽中断或两端同时接地，都可能引入干扰，表现为信号跳变或通信丢包。
常见故障判断
某一路无信号，先查该支路的接头与线缆；两路同时异常，应检查主线侧公共端；信号时有时无，多为接头松动或针脚氧化。排查时可临时换一只同型号转换器做对比，快速判断是转换器问题还是线路问题。若更换后仍异常，应继续检查主线缆与PLC输入点，而不是反复更换转换器，把问题越查越远。更多配套件可查看产品中心。
常见问题解答
问：一分二转换器能当分线盒用吗？
答：不能完全替代。转换器用于就近分支，通道数少；需要汇集多个点位时应选分线盒或总线模块。
问：T型和Y型怎么选？
答：按分支方向选。支路需垂直引出时用T型，两条支路朝不同方向走时用Y型。
问：两路信号能分别读取吗？
答：取决于内部接线。若各芯并联，两路共享同一组信号；需要独立读取时应确认接线定义或改用分线盒。
问：转换器会影响信号质量吗？
答：会增加接触点与压降，信号场合影响通常很小；弱信号或长距离传输时应选屏蔽型并确认屏蔽连续。
问：防护等级能到IP67吗？
答：常见型号可达IP67，前提是所有接口拧紧、空口用堵头封好，否则防护会下降。
问：能用于执行器供电吗？
答：需核算电流。超过额定电流长期运行会发热，应确认触点与线缆的载流能力。
结语：一分二转换器看似小配件，选错结构或芯数，现场就会装不上、读不出。科迎法电气位于上海松江，提供T型、Y型M12转换器及配套连接器，欢迎按接口与走线方向咨询。
