M23连接器（7/8'连接器）系列 - 规格参数_型号选型_定制生产

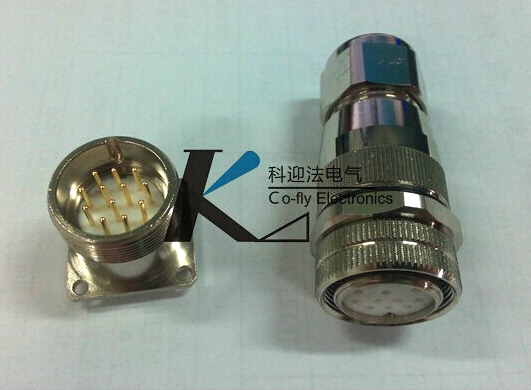

大功率传输与混合信号

M23连接器螺纹外径23mm，相较于M12连接器具有更大的导体截面积和载流能力。电源引脚截面积可达1.5mm²，单针额定电流20A，满足伺服电机驱动器的大功率供电需求；信号引脚截面积0.5mm²，支持编码器反馈信号、霍尔信号和温度传感器信号的并行传输。独特的混合引脚布局将电源和信号分区排列，通过接地屏蔽层隔离，有效抑制大电流对微弱信号的电磁干扰，保障伺服系统控制的精度和稳定性。

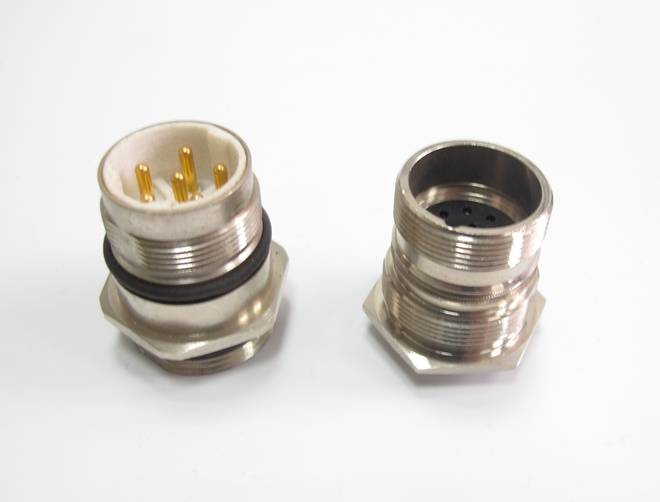

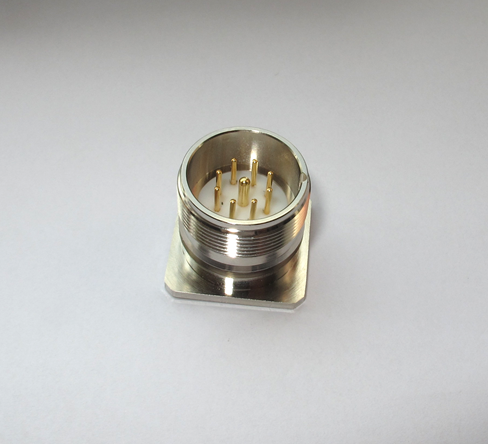

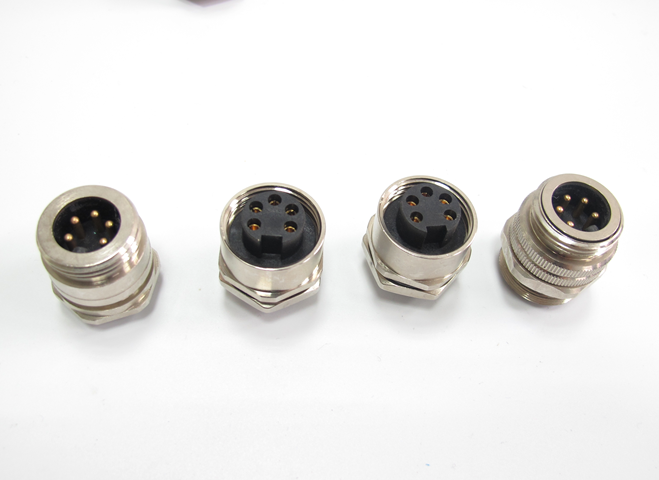

芯数配置与引脚定义

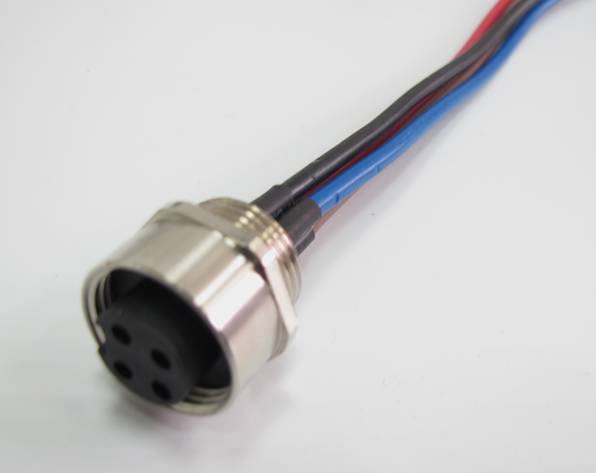

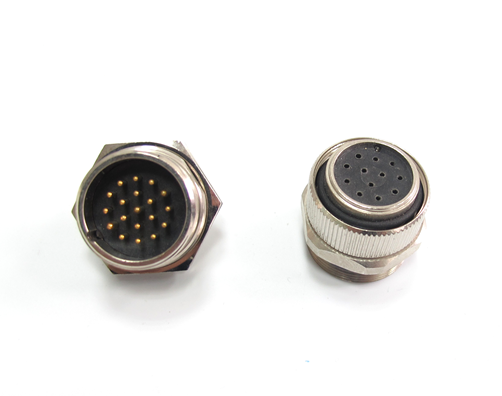

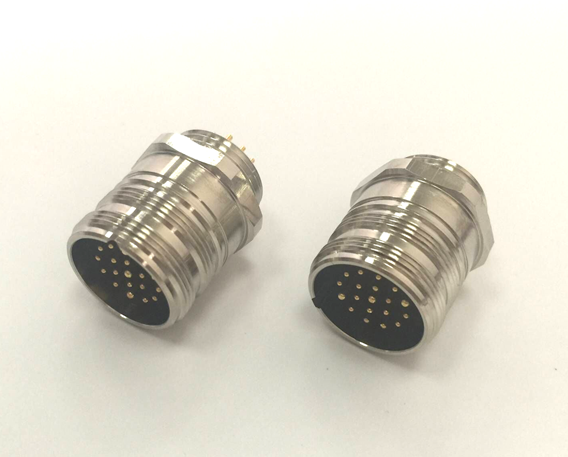

M23连接器提供6芯、7芯、9芯、12芯、17芯和19芯六种标准配置。6芯和7芯以电源传输为主，适用于电机动力连接；9芯和12芯为电源+信号混合型，适配带制动器的伺服电机；17芯和19芯则面向多轴伺服系统和复杂反馈接口。引脚定义遵循IEC 61076-2-106国际标准，同时兼容安川、松下、三菱、西门子等主流伺服品牌的接口规范。用户可根据电机型号和驱动器接口直接选型，无需额外适配。

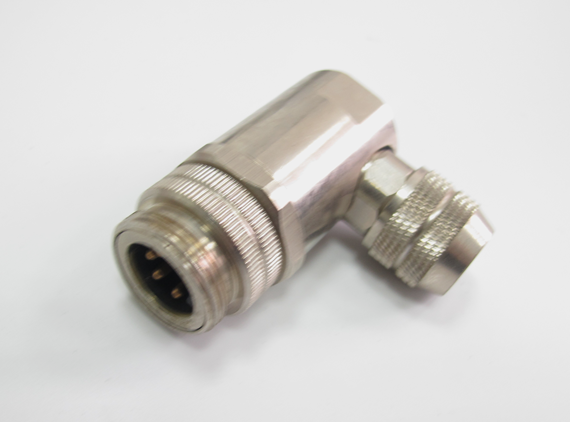

机械强度与抗振设计

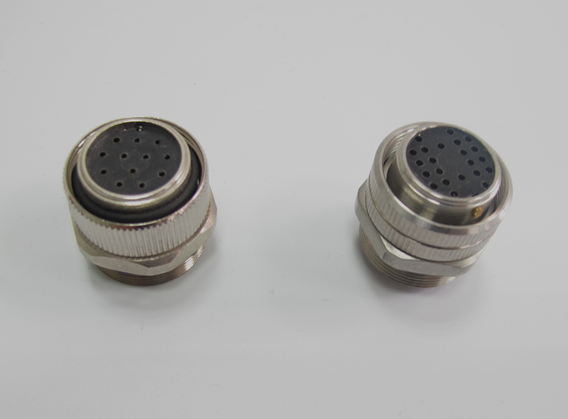

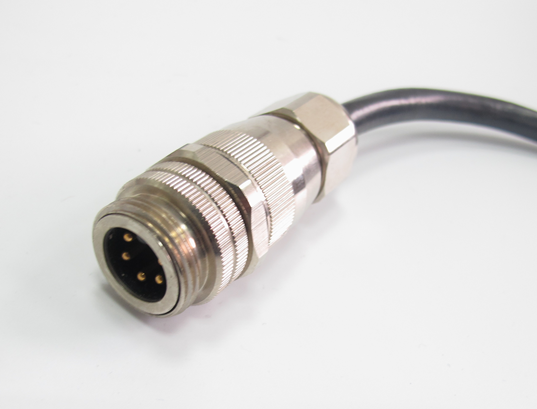

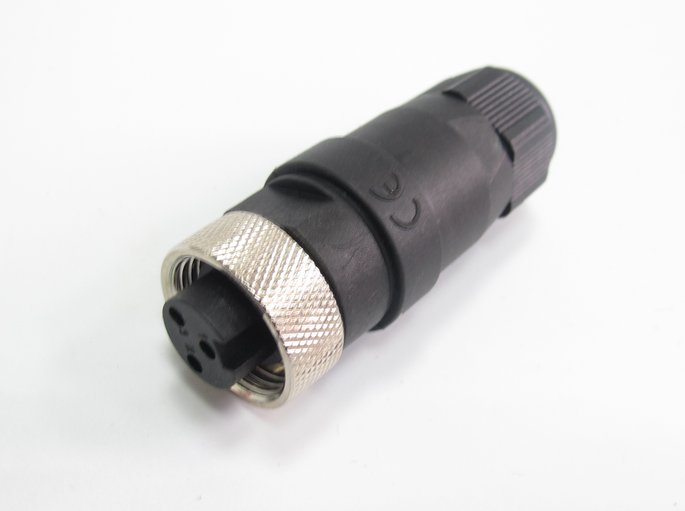

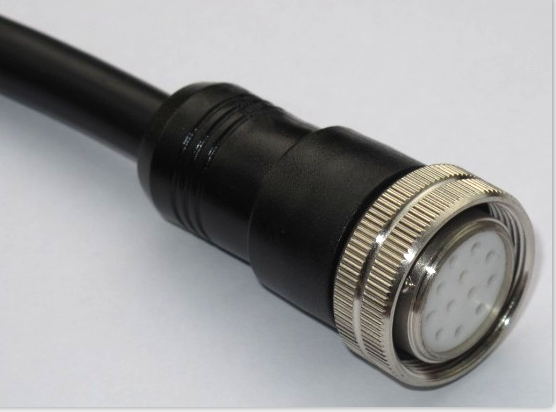

M23连接器采用高强度锌合金外壳，表面镀镍或镀铬，抗冲击能力达50g/11ms。螺纹锁紧结构配合防松垫圈，在振动环境下保持连接不松动，满足数控机床、工业机器人和自动化产线的持续振动工况。接触件采用铍铜镀金材质，插拔寿命≥1000次，接触电阻≤1mΩ。绝缘体采用耐高温PBT或PA66材质，耐焊接热冲击，适应回流焊和波峰焊工艺。部分型号提供电缆夹紧格兰头，防止线缆受拉时力传导至接触件。

行业应用与技术支持

M23连接器广泛应用于数控加工中心主轴伺服、工业机器人关节驱动、包装机械运动控制、半导体设备精密定位等领域。科迎法电气提供从选型到售后的全流程技术支持：根据电机功率和信号类型推荐合适的芯数配置；提供引脚接线图和安装扭矩参数；支持非标定制，如特殊引脚定义、加长型螺纹、不锈钢外壳等。常规型号备有库存，定制交期15-25个工作日，批量订单可优先排产。
