上海科迎法电气技术部在太阳光模拟器的研发和生产过程中发现，很多光伏组件用户对"热斑"这个词很熟悉，但对热斑测试的方法和标准了解不多——只知道热斑会烧坏组件，不知道怎么用太阳光模拟器做热斑试验、怎么判断合格不合格。热斑耐久试验是IEC 61215标准中的重要测试项目，也是组件认证中最容易失败的测试之一——热斑会导致组件局部温度急剧升高，烧坏电池片、EVA胶膜和背板，严重时引发火灾。太阳光模拟器是热斑测试的核心设备，测试条件的设置直接影响测试结果的准确性。本文从光伏组件制造商和检测实验室用户的角度出发，讲解热斑效应的产生机理、热斑耐久试验的方法、太阳光模拟器的使用要求以及合格判定标准。
太阳光模拟器在光伏组件热斑耐久试验中的应用方法与判定标准
一、热斑效应的产生机理
热斑效应（Hot Spot Effect）是指光伏组件中某一片或几片电池被遮挡（或内部缺陷）时，这片电池从发电状态变成耗电状态（相当于一个电阻），消耗其他正常电池发出的电能，导致局部温度急剧升高的现象。
产生热斑的根本原因是"电池失配"——串联回路中各电池片的电流不一致。光伏组件中的电池片是串联连接的（通常60片或72片串联），串联回路中的电流由电流最小的那片电池决定。如果某片电池被遮挡或有缺陷，其输出电流下降，整串电池的电流都被限制在这个最小值，电流大的电池多余的功率就会消耗在电流小的电池上，导致其发热。
热斑的温度可以达到多少？在严重遮挡情况下，被遮挡的电池温度可能比正常电池高50到100℃——正常电池工作温度约45℃，热斑处温度可能达到100℃甚至150℃以上。这么高的温度会导致：第一，EVA胶膜黄化脱层；第二，背板材料老化开裂；第三，焊带熔断；第四，组件封装材料燃烧（极端情况下）。
热斑的常见诱因：
- 鸟粪、灰尘、落叶等局部遮挡
- 附近建筑物或树木的阴影
- 电池片内部缺陷（隐裂、断栅、杂质等）
- 焊带焊接不良导致的接触电阻过大
- 组件设计缺陷（旁路二极管配置不合理）
二、热斑耐久试验的标准要求
IEC 61215-1:2021标准中规定了热斑耐久试验（Hot-spot endurance test）的方法和要求。标准最新版本是2021版，与2016版相比测试条件更严格。
试验目的：验证组件在热斑条件下的耐久性能，确保组件在实际使用中遇到局部遮挡时不会因热斑而导致严重损坏或安全隐患。
试验条件（IEC 61215-2:2021 MQT 09.1）：
- 辐照度：1000W/m² ±5%
- 光谱：AM1.5G标准光谱
- 环境温度：25℃ ±5℃
- 试验时间：每片电池测试1小时
- 遮挡方式：将被测试电池片短路，模拟最严重的热斑条件
- 温度测量：测量热斑处的最高温度
合格判定标准：
- 试验后组件无严重外观缺陷（如烧焦、起泡、脱层、玻璃破碎等）
- 试验后组件最大输出功率衰减不超过初始值的5%
- 试验后组件绝缘电阻仍满足要求
- 试验过程中组件不应出现火焰或熔融物滴落
三、太阳光模拟器在热斑测试中的应用

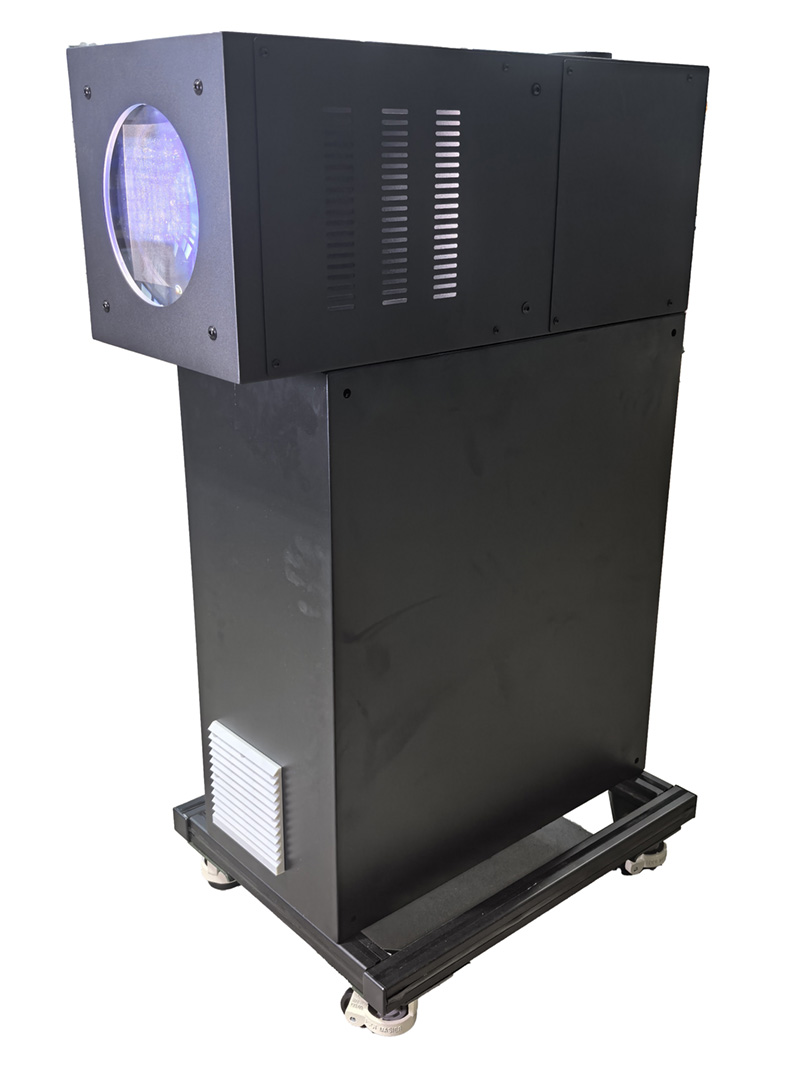

热斑测试需要太阳光模拟器提供稳定的1000W/m²辐照度，且辐照面积要覆盖整块组件。对太阳光模拟器的要求：
要求一 辐照度稳定度。热斑测试需要连续照射1小时，辐照度必须稳定。IEC 60904-9规定A级模拟器的长期不稳定度<2%，热斑测试建议用稳定度更好的模拟器（长期不稳定度<1%），因为辐照度波动会导致热斑温度波动，影响测试结果。
要求二 辐照均匀度。组件表面各点辐照度必须均匀——如果不均匀，不同位置的电池接收到的辐照度不同，产生的热斑温度不同，测试结果没有可比性。A级模拟器不均匀度<2%，热斑测试建议均匀度<1.5%。
要求三 光谱匹配度。热斑效应与光谱有关——不同光谱下电池的电流输出不同，热斑严重程度不同。必须使用AM1.5G标准光谱，光谱匹配度满足A级要求。
要求四 有效辐照面积。有效辐照面积必须大于被测组件的有效面积。对于大型组件（2m×1m以上），需要大面积太阳光模拟器。面积不够的话只能测试部分电池，但热斑测试需要测试整串电池，所以面积必须足够。
要求五 连续照射能力。热斑测试需要连续照射1小时，模拟器必须能长时间稳定运行。脉冲式模拟器（闪光时间毫秒级）不适合热斑测试，必须用稳态式太阳光模拟器。
四、热斑测试的操作步骤
步骤一 样品准备。选取组件中电流最低的电池片作为测试对象（通常通过EL测试或IV扫描找出最差电池片）。如果不知道哪片最差，可以测试组件中间的几片代表性电池。测试前组件在25℃环境中稳定至少4小时。
步骤二 模拟器预热和校准。稳态太阳光模拟器开机后预热30分钟（氙灯型）或5分钟（LED型），使光源输出稳定。用标准电池校准辐照度到1000W/m² ±5%。校准点在测试面中心。确认辐照均匀度满足要求（可通过扫描各点辐照度验证）。
步骤三 组件安装和温度传感器布置。将组件安装在测试支架上，组件正面朝向模拟器，距离合适（确保辐照度均匀）。在被测电池片的背面（或正面玻璃上）粘贴热电偶，测量热斑温度。热电偶粘贴位置：被测电池片的中心（最热点通常在中心）。如果需要测量温度分布，可以在电池片上粘贴多个热电偶。
步骤四 短路遮挡。将被测电池片短路——用金属箔或铜片将电池片的正负极短接。短路模拟最严重的热斑条件（这片电池完全不发电，所有电流都以热量形式耗散）。实际应用中最严重的遮挡是电池片被完全遮挡（电流为0），短路测试比实际遮挡更严酷。
步骤五 开始照射和温度记录。开启太阳光模拟器，开始照射。同时开始记录温度数据——每秒记录一次温度。照射时间持续1小时。观察温度变化趋势——温度在前10到20分钟快速上升，之后逐渐趋于稳定（热平衡）。
步骤六 结束照射和冷却。照射1小时后关闭太阳光模拟器，让组件自然冷却到室温。冷却过程中继续记录温度数据（用于分析冷却特性）。
步骤七 外观检查和性能复测。冷却后检查组件外观——有没有烧焦、起泡、脱层、变色等缺陷。然后用太阳光模拟器重新测量IV曲线，计算最大功率衰减率。
五、热斑温度的影响因素
影响因素一 辐照度。辐照度越高，热斑温度越高——成正比关系。1000W/m²辐照度下的热斑温度约是500W/m²下的2倍左右。这就是为什么热斑测试必须用1000W/m²——模拟最恶劣的正午强光条件。
影响因素二 遮挡比例。电池片被遮挡的比例越大，热斑越严重。完全遮挡（短路）最严重，部分遮挡（如遮挡一半）温度低一些。热斑测试用短路方式模拟完全遮挡，是最严酷的测试条件。
影响因素三 电池片类型。不同类型电池的热斑温度不同——晶硅电池的热斑温度通常100到150℃，薄膜电池的热斑温度相对低一些（因为薄膜电池的串联电阻大，电流小）。HJT异质结电池的热斑敏感性比传统PERC电池低，因为HJT电池的温度系数更好。
影响因素四 旁路二极管配置。旁路二极管是热斑的"防护装置"——当某串电池电压反向时，旁路二极管导通，将这串电池旁路掉，电流从二极管流过而不是从被遮挡的电池流过。好的旁路二极管配置（每片电池一个二极管）可以有效降低热斑温度。但旁路二极管本身也有压降（约0.7V），并不能完全消除热斑，只能减轻。
影响因素五 环境温度。环境温度越高，热斑温度越高——组件的散热效率降低。IEC 61215规定环境温度25℃±5℃，但实际户外环境温度可能达到40℃以上，实际热斑温度比测试值更高。
六、热斑防护和改善措施
措施一 优化旁路二极管设计。增加旁路二极管数量（从每串1个增加到每半串1个或每片1个），减小每段串联电池的数量，降低热斑电压和温度。但二极管数量增加成本也增加，需要在成本和性能之间平衡。
措施二 选用优质电池片。减少电池片内部缺陷——隐裂、断栅、杂质等内部缺陷会导致电池片电流不均，更容易产生热斑。通过EL测试筛选出缺陷少的电池片用于组件生产。
措施三 优化组件封装材料。选用耐温更高的EVA胶膜和背板材料——POE胶膜的耐温性和抗PID性能优于传统EVA。背板选用TPT或KPK结构，耐温等级更高。
措施四 安装时避免遮挡。光伏电站设计时考虑周边建筑物、树木、电线杆等的阴影影响，合理布置组件间距。运维时定期清洁组件表面的灰尘和鸟粪。
措施五 热斑检测和预警。在电站运维中使用红外热像仪定期检测组件热斑，发现异常及时更换或维修。智能组件可以集成温度传感器和通信模块，实时监测热斑。
七、常见测试问题和注意事项
问题一 为什么同一块组件每次热斑测试温度不一样？
原因可能有：第一，热电偶粘贴位置不同——电池片上不同位置的温度不同，中心温度最高，边缘温度低。每次测试热电偶必须贴在相同位置（通常是中心）。第二，辐照度偏差——模拟器辐照度如果每次有差异，热斑温度也会不同。测试前必须校准辐照度。第三，环境温度变化——环境温度高则热斑温度高。测试在恒温环境中进行。第四，组件初始温度不同——测试前组件必须在测试环境中充分稳定。
问题二 热斑测试后组件功率衰减超过5%一定不合格吗？
IEC 61215规定热斑测试后功率衰减≤5%为合格。但要注意：第一，功率衰减的测量误差——IV测试本身有±2%的测量不确定度，如果衰减在5%±2%范围内，需要多次测量确认。第二，初始功率的测量时机——初始功率测量和复测之间的时间间隔、温度条件都要一致。第三，热斑测试后组件可能有可逆的热致衰减（如LeTID），放置一段时间后功率可能部分恢复。如果刚好卡在5%附近，可以复测几次取平均值。
问题三 脉冲式太阳光模拟器能不能做热斑测试？
不能。脉冲式模拟器的闪光时间只有10到100毫秒，虽然峰值辐照度可以达到1000W/m²，但持续时间太短，电池片温度来不及升高，无法产生热斑效应。热斑是一个热积累过程——需要几十秒到几分钟温度才能升高到平衡值，1小时的照射才能验证组件的长期热斑耐受性。所以热斑测试必须用稳态式太阳光模拟器（连续照射）。
问题四 怎么判断组件的热斑风险高低？
简单判断方法：第一，看旁路二极管配置——二极管越多（每串电池数越少），热斑风险越低。60片组件通常3个二极管（每20片一个），如果能做到每10片一个二极管，热斑风险大幅降低。第二，看电池片类型——PERC电池的热斑敏感性中等，HJT电池相对较好，TOPCon电池介于两者之间。第三，看组件功率和电流——高功率组件（如550W以上）的电流大，热斑时耗散的功率大，温度更高，风险更大。第四，EL检测——EL图像中如果有明显的隐裂或断栅，热斑风险高。
参考标准：IEC 61215-1:2021地面光伏(PV)模块 设计鉴定和定型 第1部分：试验要求、IEC 61215-2:2021第2部分：试验程序（MQT 09热斑耐久试验）、IEC 60904-9:2020光伏器件 第9部分：太阳光模拟器性能要求、IEC 60904-2:2023光伏器件 第2部分：标准太阳电池的要求、GB/T 9535地面用晶体硅光伏组件设计鉴定和定型
常见问题
问：热斑耐久试验为什么要用短路方式？实际使用中不是完全遮挡啊？
答：热斑测试用短路方式是为了模拟最严酷的条件——当电池片被完全遮挡时（如被厚厚的鸟粪完全覆盖、被不透明物体完全遮挡），这片电池的输出电流几乎为零，相当于短路状态。在串联回路中，电流为零的电池相当于一个电阻，其他正常电池发出的电流全部通过这片电池以热量形式耗散，这是最严重的热斑情况。实际使用中大多数遮挡是部分遮挡（半遮挡、条纹阴影等），热斑严重程度低于短路测试。标准用最严酷的条件测试，是为了确保组件在实际使用中遇到各种程度的遮挡都能安全工作——最严酷条件下都合格，实际使用就更没问题了。这是安全裕量的设计思路。
问：热斑测试中电池片温度能到多少度？多少度算危险？
答：取决于电池类型和辐照度。在1000W/m²辐照度、25℃环境温度下，晶硅组件的热斑温度通常在100到150℃之间——严重的可以达到180℃甚至200℃以上（特别是当旁路二极管失效或配置不合理时）。危险温度阈值：EVA胶膜的软化温度约80到90℃，长期超过这个温度会加速EVA黄化和脱层；背板材料（如TPT）的长期使用温度约105℃，超过会加速老化；焊料的熔点约183℃（Sn63Pb37），超过会导致焊带脱落。一般认为热斑温度超过120℃就有较高风险，超过150℃属于严重热斑，可能导致组件永久性损坏。
问：LED太阳光模拟器和氙灯太阳光模拟器做热斑测试有区别吗？
答：有区别，主要在光谱和温升特性两个方面。光谱方面——氙灯的光谱与AM1.5G匹配度更好（A级容易达到），LED模拟器通过多个波长LED组合来模拟AM1.5G，在红外和紫外波段的匹配度可能不如氙灯。热斑效应主要是可见光和近红外波段的能量贡献，只要光谱匹配度在A级范围内，两种模拟器的热斑测试结果差异不大。温升特性方面——氙灯的红外成分多，组件升温快；LED的可见光成分多，红外相对少，升温可能稍慢。但稳态照射下（1小时）最终的热平衡温度主要由辐照度决定，光源类型的影响较小。实际测试中，只要模拟器的光谱、辐照度、均匀度都满足A级要求，LED和氙灯都可以用于热斑测试。LED模拟器的优势是寿命长、维护成本低、瞬时开关（不需要预热冷却）。
问：光伏组件热斑测试和PID测试是一回事吗？
答：不是一回事，是两个完全不同的测试。热斑测试（Hot Spot Test）——测试组件在局部遮挡下的抗热斑能力，用太阳光模拟器照射，关注的是局部高温对组件的损坏，试验标准IEC 61215 MQT 09。PID测试（Potential Induced Degradation Test，电位诱导衰减测试）——测试组件在高电压偏置下的功率衰减，通常在高温高湿环境中加负偏压，关注的是电场导致的离子迁移对电池性能的影响，试验标准IEC 61215 MQT 14或IEC 62804。两者的共同点是都可能导致组件功率衰减，但机理完全不同——热斑是热效应，PID是电化学效应。测试设备也不同——热斑测试需要太阳光模拟器，PID测试需要高压电源和环境试验箱。有些组件既做热斑测试也做PID测试，都是IEC 61215认证的必测项目。
