上海科迎法电气技术部在太阳光模拟器的研发和生产过程中发现，很多光伏组件制造商和检测实验室用户对IEC 61215标准中太阳光模拟器的使用要求理解不够全面——只知道要做IV曲线测试，不知道IEC 61215还涉及多个需要太阳光模拟器的检测项目，每个项目对辐照度、均匀度、稳定度的要求各不相同。选型和使用不当会导致测试结果不符合认证要求，组件无法通过认证。本文从IEC 61215认证测试用户的实际需求角度出发，讲解太阳光模拟器在各检测项目中的应用方法、设备要求、测试条件设置以及判定标准。
太阳光模拟器在光伏组件IEC 61215认证测试中的应用方法
一、IEC 61215标准与太阳光模拟器的关系
IEC 61215《地面光伏(PV)模块 设计鉴定和定型》是光伏组件最核心的质量认证标准，几乎所有进入市场的光伏组件都需要通过IEC 61215认证。标准最新版本是IEC 61215-1:2021，分为多个部分，覆盖了晶硅组件、薄膜组件和聚光组件。
IEC 61215标准中需要使用太阳光模拟器的检测项目主要有以下几项：
项目一 最大功率测定（额定功率标定）。这是IEC 61215最核心的测试——测定光伏组件在标准测试条件（STC：辐照度1000W/m²、温度25℃、光谱AM1.5G）下的最大输出功率Pmax。这个功率值就是组件铭牌上标注的功率（如450W、550W等），直接关系到组件的定价和质保。测试需要A级或A+级太阳光模拟器。
项目二 性能低辐照度下的温度系数测量。测定组件在不同温度和不同辐照度下的功率输出特性，计算温度系数。需要太阳光模拟器能在不同辐照度下工作（如200W/m²、400W/m²、600W/m²、800W/m²、1000W/m²、1200W/m²），并能控制组件温度。
项目三 性能低辐照度下的性能测试。测试组件在200W/m²低辐照度下的功率输出，评估组件在弱光条件下的发电能力。需要太阳光模拟器能在200W/m²辐照度下稳定工作。
项目四 光伏组件预处理相关测试。如热循环试验（-40℃到+85℃）和湿冻试验后的性能复测，需要用太阳光模拟器测量预处理前后的IV曲线变化，评估衰减程度。
项目五 稳定性测试。对薄膜组件特别重要——测试组件在光照后的功率稳定性，需要长时间连续光照的太阳光模拟器。
二、太阳光模拟器的等级要求

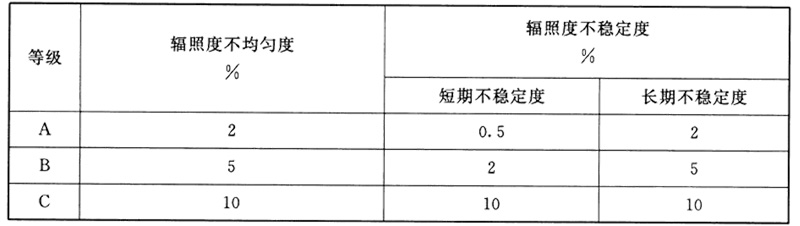

IEC 61215标准引用IEC 60904-9标准对太阳光模拟器进行分级，三个核心指标是：
指标一 光谱匹配度。模拟器光谱与AM1.5G标准光谱的匹配程度。A级要求匹配度在0.75到1.25之间（各波段比值的偏差在±25%以内），A+级在0.875到1.125之间（±12.5%以内）。光谱匹配度差的模拟器会导致不同类型电池（晶硅、薄膜、钙钛矿）的测试结果偏差不同，特别是多结电池对光谱匹配度非常敏感。
指标二 辐照不均匀度。测试面上各点辐照度的最大偏差。A级要求不均匀度小于2%，A+级小于1%。对于大面积组件测试（如2m×1m的组件），1%的不均匀度意味着边缘和中心辐照度差10W/m²，这对功率标定的影响可能达到2到3W——对于大批量生产来说，这个差异直接影响定价。
指标三 辐照不稳定度（时间稳定性）。在测试期间辐照度的变化。A级短期不稳定度小于1%，长期不稳定度小于2%，A+级分别为0.5%和1%。不稳定度过大导致IV曲线测量过程中辐照度变化，功率计算不准确。
IEC 61215标准建议使用A级或A+级太阳光模拟器。对于功率标定（铭牌功率），建议A+级以确保标定精度。对于其他检测项目，A级通常满足要求。
三、最大功率测定方法
最大功率测定（STC条件下的Pmax标定）是IEC 61215最核心的测试，方法如下：
步骤一 测试前准备。组件在25℃±2℃环境中稳定至少1小时，确保组件温度均匀。测试环境温度23℃±5℃，相对湿度不超80%。测试面（组件有效面积）的辐照度均匀度满足A级要求（<2%）。
步骤二 太阳光模拟器校准。使用标准电池（IEC 60904-2溯源）校准模拟器辐照度到1000W/m²。标准电池的温度系数已知，测量时同步记录标准电池温度进行补偿。校准后确认测试面辐照度偏差不超过±3%。
步骤三 IV曲线测量。太阳光模拟器照射组件，从0V（短路电流Isc）到开路电压Voc扫描整个IV曲线，采样点不少于100个，扫描时间不超过1秒（防止组件温度变化影响结果）。记录最大功率点Pmax、最大功率点电压Vmp、最大功率点电流Imp、开路电压Voc、短路电流Isc和填充因子FF。
步骤四 温度修正。测量组件背板温度（用T型热电偶贴在背板中心位置），将测得的Pmax修正到25℃标准温度。修正公式：Pmax(STC) = Pmax(测量) × [1 + γPmax × (25 - T测量)]，其中γPmax是组件的功率温度系数（晶硅约-0.35%/℃）。温度修正很重要——如果测量时组件温度是30℃，不修正的话Pmax会比STC条件低约1.75%。
步骤五 结果判定。组件铭牌功率与标定Pmax的偏差不超过±3%为合格（IEC 61215要求）。即铭牌标550W的组件，实际标定Pmax在534W到566W之间为合格。超过±3%需要调整铭牌功率或排查生产异常。
四、低辐照度测试方法
低辐照度测试（200W/m²下的性能）评估组件在弱光条件下的发电能力。方法和最大功率测定类似，但有以下区别：
区别一 辐照度设置。太阳光模拟器辐照度从1000W/m²调节到200W/m²。调节方法有两种——调光法（降低光源功率，但光谱可能变化）和加滤光片法（加中性密度滤光片降低辐照度，光谱不变）。IEC 61215建议用调光法，因为更接近实际弱光条件。
区别二 温度控制。低辐照度下组件发热少，温度接近环境温度（25℃），温度修正量小。但仍需测量温度进行修正。
区别三 结果判定。低辐照度下的功率输出通常在额定功率的18%到22%之间（200W/m² ÷ 1000W/m² × 组件效率修正系数）。这个比值越接近20%越好，说明组件在弱光条件下发电效率不降低。如果低于15%，说明组件弱光性能差。
五、温度系数测量方法
温度系数测量需要太阳光模拟器能在不同辐照度下工作，同时能控制组件温度。方法如下：
步骤一 固定辐照度1000W/m²，通过加热台或冷却台控制组件温度从15℃逐步升高到75℃（通常设15℃、25℃、35℃、45℃、55℃、65℃、75℃七个温度点）。
步骤二 在每个温度点稳定10分钟后，用太阳光模拟器照射并测量IV曲线。
步骤三 以温度为横轴、Pmax为纵轴绘制关系曲线，计算功率温度系数γPmax（%/℃）。同样计算Isc温度系数α、Voc温度系数β。
步骤四 温度系数的准确性直接影响实际使用中的发电量预测——晶硅组件的γPmax约-0.35%/℃，如果测量偏差0.05%/℃，在组件工作温度50℃时功率预测偏差约0.875%。
六、太阳光模拟器选型要点
要点一 面积匹配。模拟器有效辐照面积必须大于组件有效面积。对于标准72片电池组件（约2m×1m），需要有效面积至少2.2m×1.1m的模拟器。面积不够的话只能测部分区域，不能代表整块组件的性能。
要点二 均匀度等级。功率标定选A+级（<1%），其他测试选A级（<2%）。大面积模拟器要达到A+级均匀度很难，需要多光源或反射镜优化设计。
要点三 稳态或脉冲。功率标定通常用脉冲式（闪光时间10到100ms，组件温升小），温度系数测量用稳态式（连续照射便于控制温度）。如果只做功率标定选脉冲式，如果要做全面认证测试选稳态式或双模式。
要点四 辐照度可调范围。低辐照度测试需要模拟器在200W/m²稳定工作——不是所有模拟器都能在低辐照度下保持光谱匹配度。选型时确认模拟器在200W/m²时光谱匹配度仍满足A级要求。
要点五 温度控制配套。温度系数测量需要加热台/冷却台控制组件温度。太阳光模拟器本身不带温度控制功能，需要选配温度控制设备。选型时确认模拟器与温度控制设备的兼容性。
七、常见误区和注意事项
误区一 用B级模拟器做功率标定。B级模拟器不均匀度<5%，对于2m×1m的组件，5%的不均匀度意味着中心比边缘高50W/m²，功率标定结果偏差可能达到3到5W——超出IEC 61215的±3%要求。必须用A级或A+级。
误区二 忽略组件温度测量。很多用户不测组件温度，直接用测量值当STC值。组件在模拟器照射下温度会升高——照射10秒后组件温度可能从25℃升到28到30℃，功率下降约1.5%。不修正温度会低估功率，可能导致原本合格的组件被判不合格。
误区三 标准电池不校准。标准电池是模拟器辐照度的溯源基准，标准电池本身会老化（温度系数变化、表面污染），不定期校准会导致辐照度设置不准确。建议每年至少校准一次标准电池，校准机构需有IEC 60904-2溯源能力。
误区四 低辐照度测试用加滤光片法。加中性密度滤光片降低辐照度，虽然光谱不变，但滤光片本身可能改变光束准直度，且滤光片透过率不均匀会引入新的不均匀度。IEC 61215更推荐调光法——调整光源功率直接降低辐照度，更接近实际弱光条件。
注意事项一 测试前组件应在标准环境条件下稳定足够时间，特别是从仓库取出的组件，要等到组件温度与测试环境温度一致后再测试。刚从室外取来的组件温度可能与25℃差很多，直接测试结果不准确。
注意事项二 太阳光模拟器的预热。氙灯模拟器需要预热15到30分钟使灯泡温度稳定后再校准和测试。LED模拟器预热时间短（1到2分钟）。不预热直接测试，辐照度不稳定，测试结果不可靠。
注意事项三 测试面清洁。组件表面如果有灰尘或指纹，会降低光透过率，低估功率。测试前用酒精棉清洁组件玻璃面。
参考标准：IEC 61215-1:2021地面光伏(PV)模块 设计鉴定和定型 第1部分：试验要求、IEC 61215-2:2021第2部分：试验程序、IEC 60904-9:2020光伏器件 第9部分：太阳光模拟器性能要求、IEC 60904-2:2023光伏器件 第2部分：标准太阳电池的要求、IEC 60904-3:2019光伏器件 第3部分：具有参考光谱的地球表面太阳光辐照度和测量程序
常见问题
问：IEC 61215认证测试必须用A级太阳光模拟器吗？B级行不行？
答：IEC 61215标准建议使用A级或更高级别的太阳光模拟器。对于功率标定（铭牌功率），建议使用A+级以确保标定精度。B级模拟器（不均匀度<5%、不稳定度<5%）在大多数认证测试中不满足精度要求——特别是功率标定，B级模拟器引入的功率偏差可能超过IEC 61215允许的±3%偏差范围，导致合格组件被误判为不合格，或不合格组件被误判为合格。如果只是内部质量控制测试（不用于认证），B级可以勉强用，但用于正式认证测试必须用A级以上。
问：太阳光模拟器的辐照度偏差对组件功率标定有多大影响？
答：辐照度偏差与功率标定偏差近似成正比关系——辐照度偏差1%约导致功率标定偏差0.8到1%。例如，实际辐照度990W/m²（偏差-1%），550W组件的标定功率可能偏低4到5W。如果模拟器不均匀度为2%（A级），组件不同区域的辐照度差20W/m²，功率标定偏差约1.5到2W。对于大批量生产，每瓦利润可能只有几毛钱，1到2W的标定偏差可能相当于整块组件的利润。所以认证级实验室通常用A+级模拟器（不均匀度<1%），将标定偏差控制在1W以内。
问：用脉冲式还是稳态式太阳光模拟器做IEC 61215测试？
答：取决于具体测试项目。最大功率标定——脉冲式更适合，闪光时间短（10到100ms），组件温度不会显著升高，测得的功率更接近STC（25℃）条件。稳态式照射过程中组件会持续升温，需要温度修正，修正的准确性影响结果。温度系数测量——稳态式更适合，需要连续照射并控制组件温度在多个温度点。低辐照度测试——两者都可以，稳态式更容易控制辐照度稳定。预处理后性能复测——脉冲式效率高，适合大量样品快速复测。如果预算有限只能选一种，建议选脉冲式（功率标定是核心测试），但需要另外配置稳态光源做温度系数。
问：光伏组件认证测试中太阳光模拟器辐照度均匀度不达标怎么办？

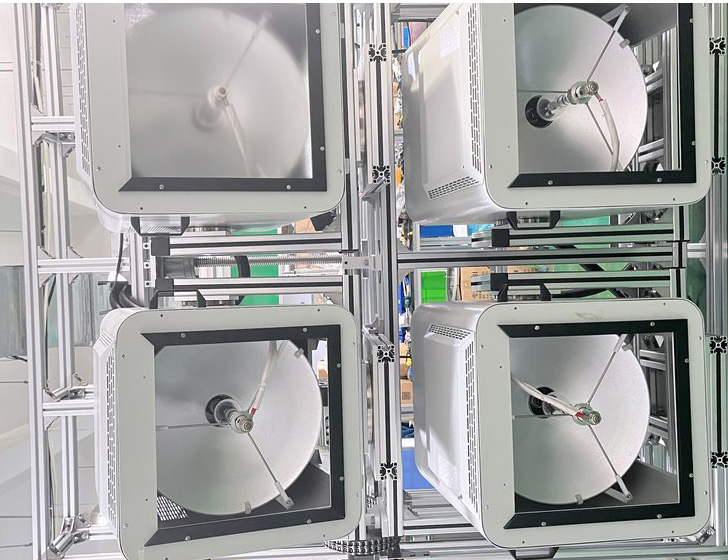

答：均匀度不达标有几个解决方法。方法一——增加光源数量。多光源系统通过多个光源的光叠加改善均匀度，是大型模拟器常用的方案。方法二——优化反射镜设计。反射镜的光学设计对均匀度影响很大，重新设计反射镜可以改善边缘辐照度。方法三——增加测试距离。增加光源到组件的距离，虽然辐照度会降低但均匀度会改善（远离光源的平面均匀度更好）。方法四——分区校准。将测试面分成多个区域，每个区域单独用标准电池校准辐照度，测试时按位置修正。但分区校准不被IEC 61215认可，只适用于内部测试。正式认证测试必须保证整体均匀度满足A级要求，不能通过事后修正来补救。
