稳态太阳模拟器在钙钛矿稳定性测试中怎么用？ISOS协议光照老化方案与数据解

上海科迎法电气在太阳光模拟器定制服务中接触到越来越多钙钛矿太阳能电池研究团队。这些用户的核心痛点不是设备买不起，而是测试做不对——很多团队用脉冲太阳光模拟器做钙钛矿稳定性测试，或者用稳态太阳模拟器但光照条件不符合ISOS协议要求，导致发表论文时审稿人质疑测试方法的规范性。钙钛矿太阳能电池的稳定性测试不是简单的"拿灯照一照看效率衰减多少"，而是有一套完整的ISOS（International Summit on Organic Photovoltaic Stability）协议规范，对光源类型、辐照度、温度、湿度、气氛控制都有严格要求。稳态太阳模拟器是ISOS协议光照老化试验中最重要的设备，本文从钙钛矿研究人员的实际测试需求出发，讲解稳态太阳模拟器的选型配置和ISOS协议执行方案。



ISOS协议是国际有机光伏稳定性 summit 制定的测试标准，目前被广泛用于钙钛矿太阳能电池稳定性测试。ISOS协议将稳定性测试分为多个等级，其中光照稳定性测试（Light Soaking）用ISOS-L系列标识：（ISOS-D-2/D-3协议补充文件，2011年发布，2020年修订版）



ISOS-L-1：基本光照稳定性测试。连续光照，开路电压条件，室温，环境气氛不加控制。最低要求等级，适合初期筛选。



ISOS-L-2：标准光照稳定性测试。连续光照，最大功率点跟踪或开路电压，温度控制在65摄氏度正负5度，相对湿度50%正负10%，惰性气氛（氮气或氩气）。发表论文最常用的测试等级。



ISOS-L-3：严格光照稳定性测试。连续光照，最大功率点跟踪，温度65摄氏度正负2度，湿度50%正负5%，真空或高纯惰性气氛，光强1000W每平方米正负2%稳定性。高要求等级，适合正式稳定性数据发表。



ISOS-T-1/T-2/T-3：温度循环稳定性测试，结合光照和温度循环。



ISOS-LT-1/LT-2/LT-3：光照加温度循环综合稳定性测试。



从ISOS-L-2开始，对稳态太阳模拟器有明确要求：必须提供连续不间断光照（不是脉冲式），辐照度1000W每平方米且长期不稳定度小于2%（IEC 60904-9 A级要求），光谱匹配AM1.5G。脉冲太阳光模拟器不适合ISOS-L系列测试，因为脉冲间隔期间样品温度会下降，不符合"连续光照"要求。

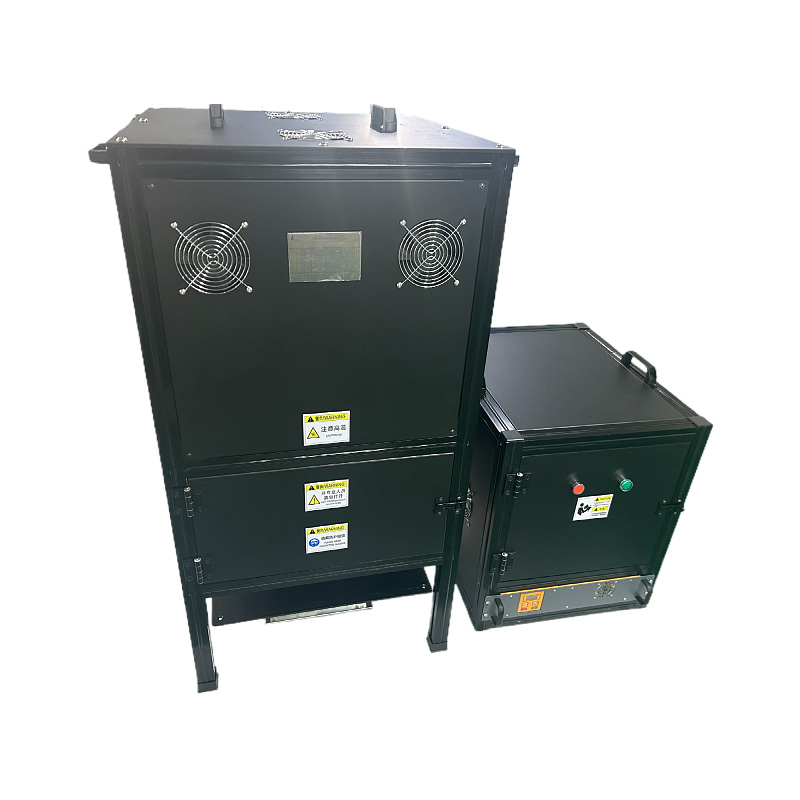

稳态太阳模拟器（Continuous/SS型太阳模拟器）与脉冲太阳模拟器的根本区别在于光源工作方式：稳态模拟器持续输出恒定辐照度，脉冲模拟器每次闪光10到100毫秒。在钙钛矿稳定性测试中，稳态模拟器的核心作用体现在三个方面：



第一，提供连续不间断光照。ISOS-L-2和L-3要求"连续光照"（Continuous Illumination），测试周期从100小时到1000小时以上。稳态太阳模拟器可以连续运行数百小时不中断，而脉冲模拟器虽然可以按一定频率重复闪光，但两次闪光间隔期间样品不接收光照，温度下降，不符合连续光照定义。实际上，脉冲模拟器的灯泡寿命按闪光次数计算（典型值100万次），如果按1Hz频率运行1000小时需要360万次闪光，会超过灯泡寿命。



第二，提供均匀的光照面。钙钛矿电池片测试样品尺寸通常从0.1平方厘米到几十平方厘米不等。稳态太阳模拟器光斑尺寸通常50到220毫米，辐照不均匀度A级小于2%，可以保证整个样品面上光强一致。如果辐照不均匀度差（比如5%到10%），样品不同位置的光照强度不同，老化速率不同，测得的效率衰减曲线不代表材料本征稳定性。（IEC 60904-9:2020标准）



第三，提供可控的光谱分布。钙钛矿电池的吸光波段比晶硅更宽（300到800nm），对紫外波段敏感——紫外光会导致钙钛矿薄膜中有机组分分解。稳态太阳模拟器必须配备AM1.5G标准滤光片，确保各波段能量分布与标准太阳光一致。如果光谱不匹配（特别是紫外波段偏强），会加速钙钛矿降解，测得的稳定性数据偏悲观。







氙灯稳态模拟器：光谱连续性好，与AM1.5G匹配度高，是ISOS测试的主流选择。100W短弧氙灯适合50到100毫米光斑，300W适合100到220毫米光斑。注意氙灯在长时间运行中光强会缓慢衰减，需要光强闭环反馈系统维持恒定辐照度。典型氙灯连续运行寿命约500到1000小时（长期不稳定度控制在2%以内的有效工作时长），超过后需更换灯泡。（科迎法实验室内部统计）



LED稳态模拟器：各波长通道独立可调，寿命长（10000小时以上），光衰小。但LED在紫外波段（300到400nm）的功率密度有限，大面积紫外能量不足可能影响钙钛矿测试中紫外降解评估。LED模拟器适合ISOS-L-1和L-2级别测试，ISOS-L-3级别测试建议用氙灯。





ISOS-L-3要求光强1000W每平方米且不稳定度正负2%以内。稳态太阳模拟器的长期不稳定度是关键指标——IEC 60904-9 A级要求长期不稳定度小于2%，但要满足ISOS-L-3的精确测试，建议选用不稳定度小于1%的高品质稳态模拟器。光强闭环反馈系统是必须配置——通过标准电池实时监测光强，自动调节光源功率补偿衰减。





ISOS-L-2要求温度65摄氏度正负5度，L-3要求65摄氏度正负2度。稳态太阳模拟器照射下样品温度会升高（光致升温），需要温度控制系统。常见方案是样品台集成帕尔帖控温或水冷控温，配合温度传感器实时反馈。如果太阳模拟器自带温控样品台，可以简化系统集成。





ISOS-L-2和L-3要求惰性气氛（氮气或氩气）。测试时样品需放置在密封手套箱或惰性气体保护腔中，太阳模拟器光束通过石英窗口照射样品。稳态太阳模拟器需要能配合手套箱使用——光路出口需适配石英窗，或光源安装在手套箱外部通过窗口照射。选购时需确认模拟器与手套箱的接口方案。





测试前准备：标定太阳模拟器辐照度（用标准硅电池确认1000W每平方米），确认光谱匹配度（用光谱辐射计测量各波段能量分布），确认样品台温度控制精度（设定65摄氏度稳定后波动小于正负2度），惰性气体吹扫（氮气或氩气，氧含量低于10ppm）。



测试开始：将钙钛矿电池放置在样品台，连接IV测试仪，确认最大功率点跟踪（MPPT）工作正常，开启稳态太阳模拟器，记录起始时间。



测试中监控：每隔10到30分钟自动记录一次IV曲线（Isc、Voc、FF、PCE），持续监测光强（标准电池读数偏差不超过正负2%），持续监测温度（偏差不超过正负2度），持续监测气氛氧含量（不超过10ppm）。



测试结束：通常持续100到500小时（取决于研究目标），结束测试后立即测量最终IV曲线，将数据导出分析。



数据解读：PCE（功率转换效率）随时间变化曲线是核心结果。T80（效率衰减到初始值80%的时间）是常用稳定性指标。注意区分光致降解和热致降解——如果测试温度65摄氏度，不能完全归因于光照，需要设置暗态对照组（同样温度但不照光）来分离温度效应。





错误一 用脉冲模拟器做ISOS-L测试。脉冲模拟器不满足"连续光照"要求。修正：改用稳态太阳模拟器。如果实验室只有脉冲模拟器，可以做ISOS-D系列暗态稳定性测试（不涉及光照），但论文中不能标注ISOS-L。



错误二 光强没有闭环反馈。氙灯连续运行100小时后光强可能下降5%到10%，没有闭环反馈会导致测试后期光照不足。修正：配置光强闭环反馈系统，或每天用标准电池手动校准一次光强并记录偏差值。



错误三 温度没控制。有团队在室温下做ISOS-L-1测试但不记录实际样品温度。钙钛矿电池在不同温度下的降解速率差异很大（65摄氏度下的降解速率可能是25摄氏度下的3到5倍）。修正：即使做ISOS-L-1（不要求温度控制），也必须记录实际样品温度。（行业公开数据）



错误四 只测开路电压条件。有团队只在开路电压条件下做光照稳定性测试。ISOS-L-2要求在最大功率点跟踪或开路电压条件下测试，两种条件下的降解机理不同——开路电压条件下电荷复合更严重，降解更快。修正：至少同时测开路电压和最大功率点跟踪两组数据，论文中注明测试条件。



参考标准：ISOS-D-2/D-3协议补充文件（2011年发布，2020年修订）、IEC 60904-9:2020太阳光模拟器性能要求、IEC 61215-1-4:2021钙钛矿薄膜光伏组件质量测试、IEC TS 63202-1:2021钙钛矿光伏器件稳定性测试导则





问：ISOS-L-2测试必须用稳态太阳模拟器吗？脉冲模拟器不行吗？

答：必须用稳态太阳模拟器。ISOS-L-2协议明确要求"连续光照"（Continuous Illumination），脉冲太阳模拟器的两次闪光之间存在暗期，样品温度下降，不符合连续光照定义。此外，脉冲模拟器按1Hz频率运行1000小时需要360万次闪光，会超过灯泡额定寿命。



问：钙钛矿稳定性测试中T80是什么意思？

答：T80指钙钛矿太阳能电池的功率转换效率（PCE）从初始值衰减到80%初始值所经历的时间。例如初始PCE为20%，T80就是PCE降到16%所需的时间。T80是ISOS协议推荐的标准稳定性指标，便于不同研究组的数据比较。注意T80必须在明确的测试条件下报告（光照强度、温度、气氛、偏压条件）。



问：稳态太阳模拟器做钙钛矿稳定性测试，灯泡寿命不够1000小时怎么办？

答：长时间测试确实面临灯泡寿命问题。短弧氙灯连续运行寿命约500到1000小时。解决方案：第一，配置光强闭环反馈系统，当灯泡光衰导致光强无法维持1000W每平方米时自动提示更换灯泡。第二，更换灯泡后用标准电池重新标定辐照度，继续测试，在论文中注明更换时间点。第三，如需1000小时以上不间断测试，考虑LED稳态模拟器（10000小时以上寿命）。



问：钙钛矿稳定性测试为什么要在惰性气氛中进行？

答：钙钛矿薄膜中的有机组分（如甲胺基、甲脒基）对氧气和水分敏感。氧气在光照条件下会加速钙钛矿分解，生成超氧物导致晶格破坏。ISOS-L-2和L-3要求惰性气氛（氮气或氩气，氧含量低于10ppm）是为了排除氧气降解效应，单独评估光照和温度对钙钛矿稳定性的影响。如果测试目的是评估钙钛矿在空气环境中的稳定性，则可以在环境气氛下进行，但需要在论文中明确说明。
