新能源汽车的动力系统把电池、电机、电控连在一起，靠的就是高压线束。与传统的低压线束相比，高压线束要承受几百伏电压与上百安电流，还要在振动、温度循环与涉水环境中长期工作，一旦绝缘失效或接触不良，后果远不止“不工作”，而是可能引发过热甚至安全事故。因此高压线束不是“买根线接上”那么简单，选型与定制都需要按系统要求逐项确认。上海科迎法电气可提供新能源汽车高压线束与连接器定制，本文把选型要点讲清楚。
高压线束的工作环境与要求
理解线束要面对什么，才能判断一款产品是否真的适配，而不是只看截面积与长度。
高压与大电流
整车高压平台常见400V，部分车型已升至800V，工作电流可达数百安。高电压要求绝缘层有足够的耐压与厚度，大电流要求导体截面足够，否则长期运行温升过高。选型时应按峰值电流与持续电流分别核算，不能只按平均值估算。
振动、温度与温度循环
车辆行驶中的持续振动会让端子松动、线束磨损；电机舱温度高，冬季又会降到很低，温度循环还会让材料反复胀缩。线束的固定方式、护套材料与端子压接质量，都会在这些条件下被放大检验。实验室验证应包含振动与温度循环，而不只是通电测试。
安全与防护要求
高压线束通常采用橙色标识以便识别，接插件需具备防误触与高压互锁（HVIL）等安全设计。防护等级常见IP67，部分位置要求更高。涉水、洗车与泥沙环境还考验密封结构，密封不良会导致绝缘下降，这类问题往往在早期不易发现。
结构与组成
一根高压线束由导体、绝缘、屏蔽、连接器与固定件共同构成，任何一环薄弱都会成为失效起点。
导线与屏蔽
高压导线多为多股铜导体，截面按载流确定；绝缘层需满足耐压与耐温要求。屏蔽层用于抑制电磁干扰，高压系统开关动作产生的干扰会影响整车通信，因此屏蔽的连续性与接地方式必须设计到位，不能只在局部包一层。

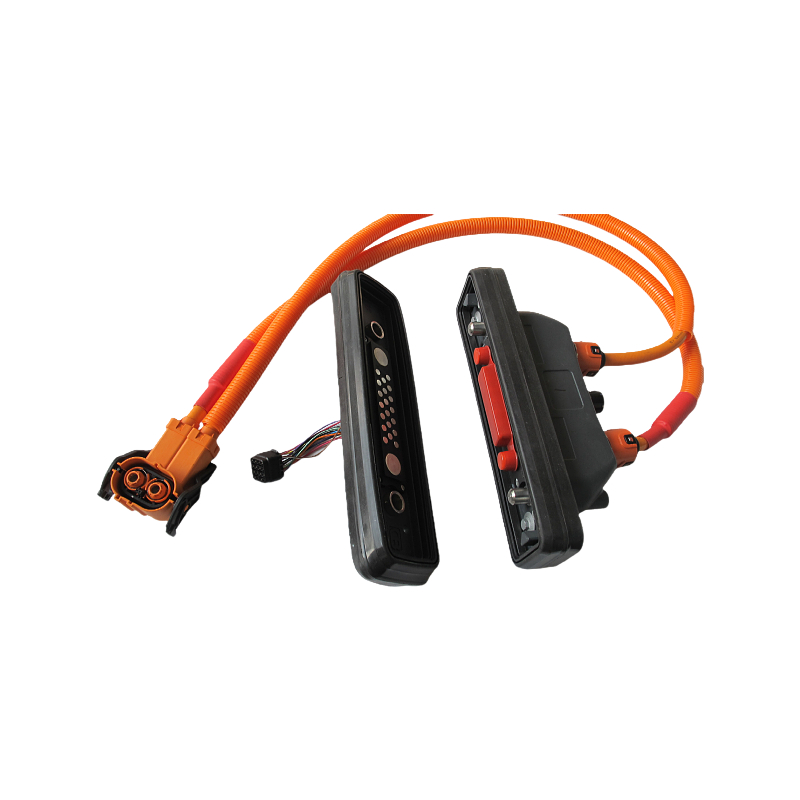

高压连接器
连接器是线束的薄弱点也是关键点，需具备高压绝缘、防误插、锁止与密封功能。塑料壳体、密封圈与端子镀层的质量，直接决定插拔寿命与接触电阻。选型时应确认连接器的额定电压、电流与防护等级，并与对端接口成套匹配。
端子压接与密封
端子压接不良会导致接触电阻升高，长期运行发热。压接工艺需要专用工具与拉力检验，不能凭外观判断。压接后应做剖面检查或抽样拉力测试，确认导体与端子之间没有空隙，否则发热往往在数月后才显现。密封方面，线束入口的密封圈、堵头与护套收口都要到位，否则水汽会沿导线毛细作用进入连接器内部。
关键参数与验证
高压线束的参数不能只看“够用”，而要考虑全生命周期内的余量与一致性。
电压等级与载流能力
额定电压应高于系统最高电压并留余量；载流能力按持续电流与环境温度共同确定，高温环境下需降额使用。多根线束并行敷设时散热条件变差，也应相应降额。只看单根导线的标称载流量，是常见的选型误区。
耐温等级与材料
绝缘与护套材料需覆盖整车工作温度范围，靠近电机与排气的部位要求更高。材料还应耐油、耐冷却液与耐水解，否则长期使用后会变硬开裂。选型时应索取材料的温度与介质耐受数据，而不是只听“耐高温”三个字。
防护与电气安全验证
除IP等级外，还应验证绝缘电阻、耐压、接触电阻与高压互锁功能。整车厂通常有完整的DV/PV验证要求，线束供应商应能配合完成。验证项目应在样件阶段跑通，量产后再补做，代价会高得多。验证报告应包含测试条件与方法，便于整车厂审核，也方便后续批次做横向对比。
定制流程与选型要点
高压线束几乎都是按车型定制，流程是否清晰，直接决定交付质量与后续变更的成本。
提供接口与走向
定制前应提供连接器型号、对端接口、线束走向、长度与固定点位置，以及各回路的电流与信号定义。走向图越清晰，线束的分支与固定设计越准确。若只给一个长度数字，现场往往会出现拉扯或堆积。
样件验证与批量一致性
先做样件装机验证，确认长度、弯曲半径与固定方式是否合适，再做电气与防护测试。样件通过后进入小批试产，重点检查压接一致性、密封与外观。批量阶段应保留首件与抽检记录，避免批次间工艺漂移。
选型核对清单
建议核对：电压平台与电流、连接器型号与防误插、导线截面与屏蔽方式、耐温与耐介质要求、防护等级与固定方式。高压线束系列可参考新能源汽车高压线束，配套电缆连接方案可查看M12双头电缆连接器与产品中心。
安装与维护
线束的寿命不只取决于产品，安装方式与检修习惯同样关键。
布线固定与弯曲半径
线束应按设计走向固定，固定点间距不宜过大，避免振动时甩动磨损。弯曲半径应满足导线与屏蔽的要求，过小的弯折会损伤导体与绝缘。穿越钣金孔时应加护套，防止割伤。
高压作业安全
检修高压系统前必须按规范断电、验电并等待放电完成，佩戴绝缘防护用品。插拔高压连接器应确认锁止结构状态，不可带载插拔。任何改动都应记录，避免后续维修时误判线路。
定期检查与更换
检查重点包括连接器锁止是否到位、护套有无磨损、密封有无老化、固定点是否松脱。发现绝缘破损或端子发热变色应及时更换，不建议现场修补后继续使用。高压部件的可靠性，靠的是规范更换而不是临时处理。
常见问题解答
问：高压线束和普通线束有什么区别？
答：高压线束需承受更高电压与电流，具备更严格的绝缘、屏蔽、密封与安全设计，并常配高压互锁功能。
问：线束截面越大越好吗？
答：不是。截面按载流与环境温度确定，过大增加重量与成本，过小则温升超标，应按降额规则计算。
问：防护等级IP67够用吗？
答：多数位置够用，涉水或高冲洗部位可能需要更高等级，应按整车布置与验证要求确认。
问：屏蔽层必须接地吗？
答：必须。屏蔽需连续并可靠接地才能抑制干扰，接地方式应按整车电磁兼容要求设计。
问：定制需要提供哪些资料？
答：连接器型号、对端接口、走向与长度、固定点、各回路电流与信号定义，以及验证要求。
问：能只做小批量定制吗？
答：可以。通常先做样件验证，再小批试产，确认工艺与一致性后再批量供货。
结语：高压线束的核心是绝缘、载流、屏蔽与密封四件事同时成立，任何一项妥协都会在整车环境中暴露。科迎法电气位于上海松江，提供新能源汽车高压线束与连接器定制，欢迎按车型接口与回路参数咨询。
