7/8防爆后面板锁紧法兰插座孔型（焊杯脚）是上海科迎法电气科技有限公司专为防爆控制柜、配电箱、仪表箱等固定安装场景设计的防爆连接器产品。产品采用六方法兰结构，从设备面板后方拧紧固定，与同系列针型法兰插座配对使用，构成完整的设备面板防爆连接方案。焊杯脚焊接接线方式适合设备内部线路的可靠连接。
产品具备增安型气体防爆认证，适用于石油化工、煤炭冶金、仪器仪表等存在爆炸性气体或可燃性粉尘的危险场所。7/8"接口具有较大的导体截面积和载流能力，能够满足大功率信号传输和中等电流供电需求。孔型（母头）作为面板固定端，与针型移动端插头配套使用。

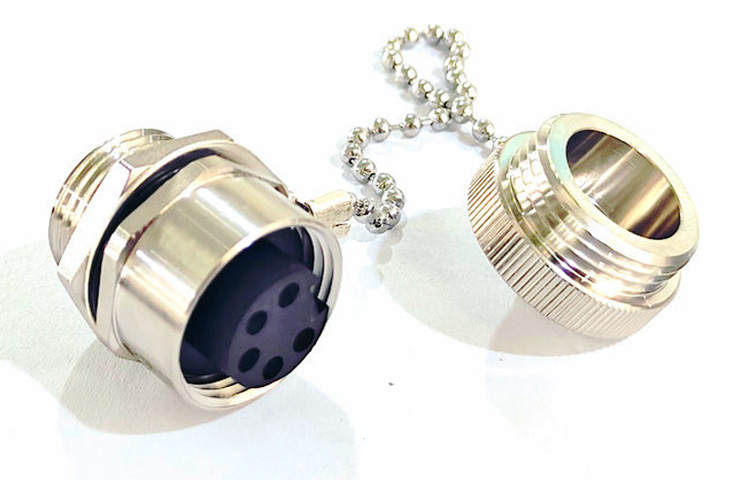

7/8防爆后面板锁紧法兰插座孔型（焊杯脚）搭配防尘帽
适用行业
石油化工行业主要应用于防爆控制柜的电源和信号接口。煤炭冶金行业用于井下配电箱和仪表箱。石油勘探行业用于移动式勘探设备控制箱。金属冶金行业用于冶炼设备控制柜。仪器仪表行业用于各类防爆仪表箱的信号连接。
配合关系
本产品为固定式法兰插座（孔型/母头），须与7/8针型防爆移动式连接器配套使用，不可单独使用。与同系列针型法兰插座（KYF7/8J系列）配对，构成完整的设备面板防爆连接方案。后面板锁紧设计意味着插座从设备面板后方安装，前面板仅可见插接面。
| 项目 | 内容 |
|---|---|
| 防爆标志 | Ex ec IIC T6 Gc（气体防爆） |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.3-2021 |
| 防护等级 | IP67 |
| 适用区域 | 2区爆炸性气体环境 |
壳体材质
外壳采用铜镀镍材质，具有较强的耐腐蚀性和抗机械冲击能力。锁紧螺母同样采用铜镀镍材质。
内部结构
绝缘支撑采用TPU+GF（热塑性聚氨酯+玻璃纤维增强）黑色材质。触点材质为黄铜镀金，确保低接触电阻和高耐腐蚀性。密封圈采用FPM/FKM氟橡胶，耐油、耐老化、耐高低温。
法兰与安装结构
六方法兰结构，从设备面板后方安装锁紧。焊杯脚接线方式，适合内部线路的焊接固定。

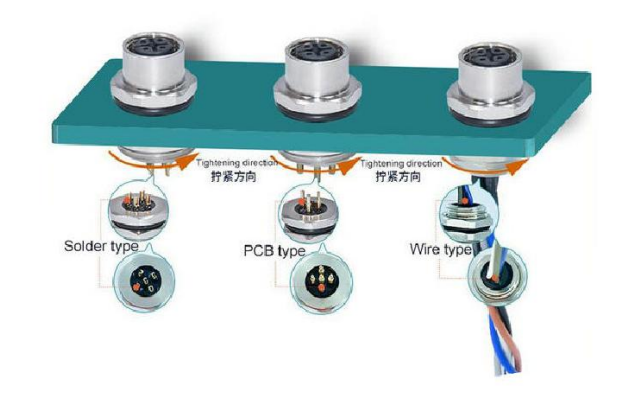

7/8防爆后面板锁紧法兰插座孔型（焊杯脚）后面板捕座安装示意图
电气性能
| 项目 | 3-5芯 | 6-8芯 |
|---|---|---|
| 额定电压 | AC/DC 110V | AC/DC 80V |
| 额定电流 | 8A | 8A |
| 绝缘电阻 | ≥100MΩ | ≥100MΩ |
| 接触电阻 | ≤5mΩ | ≤5mΩ |
| 线规 | 18-22AWG | 18-22AWG |
机械参数
| 项目 | 规格 |
|---|---|
| 防护等级 | IP67 |
| 污染等级 | 3 |
| 使用温度 | -25℃~+85℃ |
| 安装方式 | 后面板锁紧（六方法兰） |
| 接线方式 | 焊杯脚焊接 |
| 执行标准 | IEC 61076-2-104 |
M20x1.5螺纹规格
M20x1.5螺纹安装，六方法兰后面板锁紧。3芯、4芯和5芯产品额定电压AC/DC 110V，额定电流8A。6芯、7芯和8芯产品额定电压AC/DC 80V，额定电流8A。适用线规18-22AWG。
适用型号（3-8芯）：
KYF7/8K3ZH-M20x1.5-M-Q.EX（3芯）
KYF7/8K4ZH-M20x1.5-M-Q.EX（4芯）
KYF7/8K5ZH-M20x1.5-M-Q.EX（5芯）
KYF7/8K6ZH-M20x1.5-M-Q.EX（6芯）
KYF7/8K7ZH-M20x1.5-M-Q.EX（7芯）
KYF7/8K8ZH-M20x1.5-M-Q.EX（8芯）
1/2-14NPT螺纹规格
1/2-14NPT螺纹安装，六方法兰后面板锁紧。3芯、4芯和5芯产品额定电压AC/DC 110V，额定电流8A。6芯、7芯和8芯产品额定电压AC/DC 80V，额定电流8A。适用线规18-22AWG。
适用型号（3-8芯）
型号说明
KYF7/8K□ZH-□-M-Q.EX
| 代码 | 含义 |
|---|---|
| KYF7/8 | 科迎法7/8"系列 |
| K | 孔型（母头） |
| □ | 芯数（3、4、5、6、7、8） |
| ZH | 后面板锁紧法兰 |
| M20x1.5 / 1/2-14NPT | 安装螺纹规格 |
| M | 六方法兰 |
| Q | 焊杯脚 |
| EX | 防爆型 |
本产品广泛用于防爆控制柜、防爆配电箱、防爆仪表箱等设备的电源和信号接口。从设备内部安装锁紧，面板外侧仅露出插接面，外观整洁，安全性高。典型应用包括石油化工装置区的仪表接线箱、煤矿井下的防爆配电装置、冶金车间的控制柜信号接口等。
安装方式说明
后面板锁紧指插座从设备面板后方安装，前面板仅露出插接面。这种安装方式使设备外观整洁，外部看不到安装螺母，且具有良好的防拆卸性能。
本孔型法兰插座与同系列针型法兰插座（KYF7/8J系列）配对使用，构成完整的设备面板防爆连接方案。同时与移动式针型连接器配套，实现设备端与线缆端的快速插拔连接。
配套使用方面，插头与插座仅配套使用，不可与其他品牌混用。
严禁带电插拔，安装或拆卸前必须确认电路已断开。
安装方面，后面板锁紧安装需要在设备面板上开相应尺寸的安装孔，从面板后方将插座装入，用锁紧螺母固定。安装时确保密封圈在位，保证面板与插座之间的密封。
焊杯脚接线时，焊接温度建议控制在350℃以下，单点焊接时间不超过3秒。焊点应饱满，避免虚焊或连锡。
密封件维护方面，密封件修理或替换应联系制造商，不可自行更换非原厂密封件。
上海科迎法电气接受7/8防爆后面板锁紧法兰插座孔型的定制需求，包括特殊芯数配置、特殊安装螺纹规格、特殊材质、特殊防护等级等。
特殊外形结构及要求可接受定制，欢迎来电咨询技术解决方案。
上海科迎法电气公司前台
在防爆控制柜等设备中，通常一个面板安装针型法兰插座，另一个面板安装对应芯数的孔型法兰插座，两者通过电缆和移动式连接器连接。也可以在同一面板上安装针型和孔型各一个，实现输入和输出的区分。建议根据设备接线图确定各接口的针孔类型。
焊杯脚插座采用焊接接线方式，接线后如需更换，需要解焊并重新焊接，与螺丝压紧式相比不够便捷。如果设备需要频繁更换接线，建议选择预制带线式产品，出厂自带电缆，即插即用。
1/2-14NPT为锥管螺纹，螺纹本身具有锥度，安装时螺纹之间通过变形产生金属密封，无需额外密封垫圈即可达到良好的密封效果。配合密封圈使用，可进一步提高防护可靠性。NPT螺纹在北美和石油化工行业应用广泛。
7/8防爆连接器设计插拔周期≥100次，在正常使用条件下可满足多年使用需求。如果设备需要频繁插拔（如每天多次），建议选择移动式连接器作为插拔端，法兰插座作为固定端，这样磨损主要在移动式连接器上，更换成本更低。
随着芯数增加，连接器内部触点间距减小，为保证绝缘安全和防爆性能，6-8芯产品的额定电压降低至80V。这是IEC61076-2-104标准的安全设计要求，确保在高密度引脚布局下仍能保持可靠的电气间隙和爬电距离。
