7/8防爆移动式连接器针型（公头）
型号：KYF7/8J□ZT-NC.PG13.5.PB.EX
防爆标志：Ex ec IIC T6 Gc；Ex tc IIIC T80℃ Dc
证书编号：ZJEx25.2598X

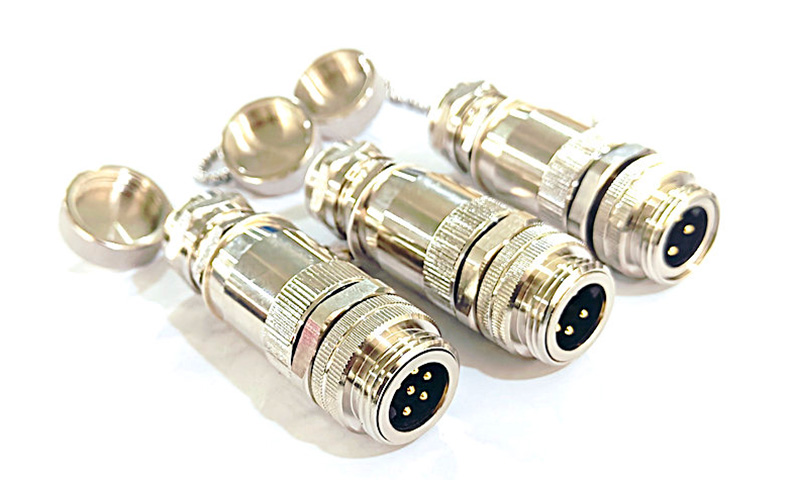

7/8防爆移动式连接器（针型/公头）
7/8防爆移动式连接器针型（公头）是上海科迎法电气科技有限公司专为需要频繁插拔的移动端设备设计的防爆连接器产品。产品采用全金属铜镀镍外壳，具备增安型气体防爆和粉尘防爆双重认证，适用于石油化工、煤炭冶金、仪器仪表等存在爆炸性气体或可燃性粉尘的危险场所。
7/8"接口比M12具有更大的导体截面积和载流能力，单针额定电流可达8A，能够满足大功率信号传输和中等电流供电需求。移动式设计使其适用于需要经常插拔、移动或更换的场景，如便携式设备、移动控制柜、测试仪器等。
7/8防爆移动式连接器（公头+母头）
适用行业
石油化工行业主要应用于装置区外围、露天管廊、配电及仪表间。煤炭冶金行业用于井下信号传输和设备控制。石油勘探行业用于移动式勘探设备。金属冶金行业用于冶炼设备控制线路。仪器仪表行业用于便携式检测设备接口。
配合关系
本产品为插头（公头），须与7/8孔型防爆插座配套使用，不可单独使用。

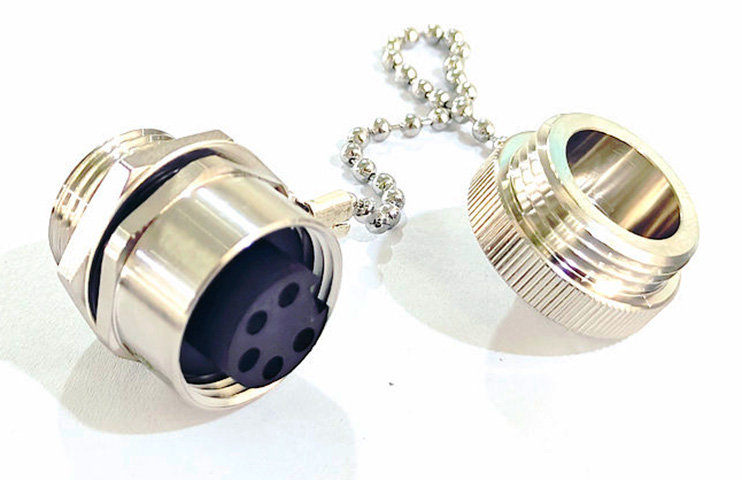

7/8孔型防爆插座
| 项目 | 内容 |
|---|---|
| 防爆标志 | Ex ec IIC T6 Gc（气体防爆）；Ex tc IIIC T80℃ Dc（粉尘防爆） |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021 |
| 防护等级 | IP67 |
| 证书编号 | ZJEx25.2598X |
| 发证日期 | 2026年02月24日 |
| 有效期至 | 2031年02月23日 |
防爆标志解读
Ex ec IIC T6 Gc：增安型防爆，适用于2区爆炸性气体环境。IIC代表最高气体组别（含氢气、乙炔等），T6为最高温度组别（最高表面温度≤85℃），Gc表示设备保护级别。增安型防爆原理是在正常运行条件下不会产生电弧或火花，通过加强绝缘、降低温度、提高防护等级等措施保证安全。
Ex tc IIIC T80℃ Dc：防粉尘点燃型外壳，适用于21区、22区可燃性粉尘环境。IIIC为最高粉尘组别（含导电性粉尘如铝粉、镁粉），T80℃表示外壳最高表面温度不超过80℃，Dc为设备保护级别。
防爆连接器合格证
壳体材质
外壳采用铜镀镍全金属屏蔽材质，具有较强的耐腐蚀性和抗机械冲击能力。锁紧螺母同样采用铜镀镍材质。
内部结构
绝缘支撑采用TPU+GF（热塑性聚氨酯+玻璃纤维增强）黑色材质。触点材质为黄铜镀金，确保低接触电阻和高耐腐蚀性。密封圈采用FPM/FKM氟橡胶，耐油、耐老化、耐高低温。
接口规格
插头接口螺纹为7/8-16UNF-2B标准螺纹，类别为A-CODE（防插错编码）。
电气性能
| 项目 | 3-5芯 | 6-8芯 |
|---|---|---|
| 额定电压 | AC/DC 80V | 300V |
| 额定电流 | 8A | 8A |
| 绝缘电阻 | ≥100MΩ | ≥100MΩ |
| 接触电阻 | ≤5mΩ | ≤5mΩ |
| 冲击电压 | 1500V | 1500V |
| 项目 | 规格 |
|---|---|
| 防护等级 | IP67 |
| 污染等级 | 3 |
| 插拔周期 | ≥100次 |
| 使用温度 | -25℃~+85℃ |
| 电缆直径 | 8-12mm（可定制6-8mm） |
| 执行标准 | IEC 61076-2-104 |
螺丝压紧式（免焊接）
现场免焊接，使用螺丝刀即可完成接线，维护方便，适合现场快速安装。3-6芯支持螺丝压紧式接线。
适用场景包括现场维修、设备改造、小批量安装。
焊接固定，连接更可靠，抗振动性能好，适合长期稳定运行。3-8芯全系列支持焊线式。
适用场景包括批量项目、高振动环境、长期固定安装。
KYF7/8J□ZT-NC.PG13.5.PB.EX
| 代码 | 含义 |
|---|---|
| KYF7/8 | 科迎法7/8"系列 |
| J | 针型（公头） |
| □ | 芯数（3、4、5、6、7、8） |
| ZT | 自接头（现场接线） |
| NC | 带电缆密封圈 |
| PG13.5 | PG13.5螺纹接口 |
| PB | 全金属屏蔽 |
| EX | 防爆型 |
配套使用方面，插头与插座仅配套使用，不可与其他品牌混用。
严禁带电插拔，安装或拆卸前必须确认电路已断开。
拉力限制方面，产品仅能承受标准规定拉力的25%的夹紧试验合格，用户应提供额外的电缆夹紧措施，防止拉力传递到连接件上。
密封件维护方面，密封件修理或替换应联系制造商，不可自行更换非原厂密封件。
密封圈检查方面，安装前确认O型密封圈在位、无扭曲、无破损。
上海科迎法接受7/8防爆移动式连接器针型的定制需求，包括特殊芯数配置、特殊电缆长度和材质、特殊防护等级、特殊螺纹规格、特殊出线方向等。
特殊外形结构及要求可接受定制，欢迎来电咨询技术解决方案。
科迎法7/8防爆移动式连接器针型提供螺丝压紧和焊线式两种接线方式。螺丝压紧式支持3-6芯，现场免焊接，使用螺丝刀即可完成接线，维护方便；焊线式支持3-8芯全系列，焊接固定更可靠，抗振动性能好，适合长期稳定运行的关键设备。
本产品防爆标志为ExecIICT6Gc和ExtcIIICT80℃Dc，可在Zone 1和Zone 2爆炸性气体环境以及Zone 21和Zone 22粉尘环境安全使用，适用于石油、化工、煤矿、制药等行业的危险区域电气连接。
3-5芯产品电压为AC/DC 80V，电流8A；6芯产品电压为300V，电流8A。选择芯数时需要根据信号通道数量和电压等级综合确定。如果设备需要传输多路信号且电压较高，建议选择6芯以上配置。
标准产品适配电缆直径8-12mm，锁紧螺母为铜镀镍材质。如果电缆直径超出此范围，可联系科迎法销售团队评估定制方案。特殊外型结构均可按实际需求定制生产。
移动式连接器（针型/孔型）通常与对应的固定式法兰插座配对使用。例如设备面板安装针型后面板法兰插座，移动端使用孔型连接器进行插拔。具体配对方案建议根据安装位置和接线方式选择，可咨询技术人员获取推荐配置。
