7/8防爆移动式连接器孔型（母头）是上海科迎法电气科技有限公司专为需要频繁插拔的移动端设备设计的防爆连接器产品，与同系列针型（公头）配套使用，构成完整的防爆电气连接方案。产品采用全金属铜镀镍外壳，具备增安型气体防爆和粉尘防爆双重认证，适用于石油化工、煤炭冶金、仪器仪表等存在爆炸性气体或可燃性粉尘的危险场所。
7/8"接口比M12具有更大的导体截面积和载流能力，单针额定电流可达8A，能够满足大功率信号传输和中等电流供电需求。孔型（母头）作为移动端连接器，配合针型公头实现快速插拔连接，适用于便携式设备、移动控制柜、测试仪器等需要经常移动或更换的场景。

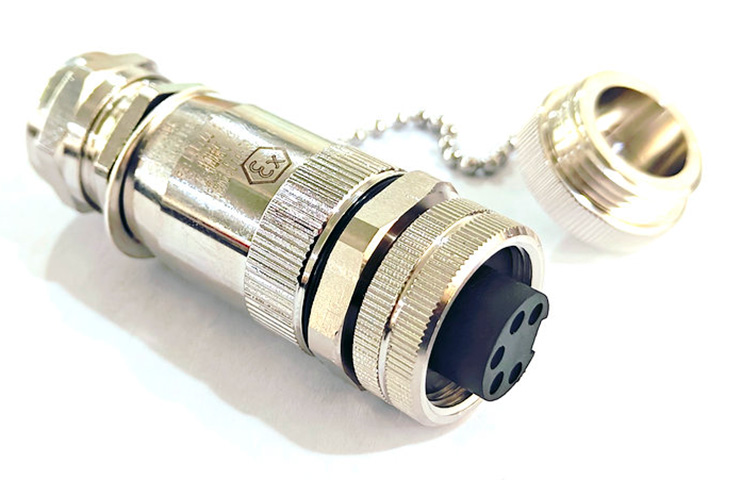

7/8防爆移动式连接器（孔型/母头）产品实拍
适用行业
石油化工行业主要应用于装置区外围、露天管廊、配电及仪表间。煤炭冶金行业用于井下信号传输和设备控制。石油勘探行业用于移动式勘探设备。金属冶金行业用于冶炼设备控制线路。仪器仪表行业用于便携式检测设备接口。
配合关系
本产品为插座（母头），须与7/8针型防爆插头配套使用，不可单独使用。推荐配套使用同系列针型连接器KYF7/8J系列，支持3芯至8芯多种配置，可根据实际需求选择对应芯数。

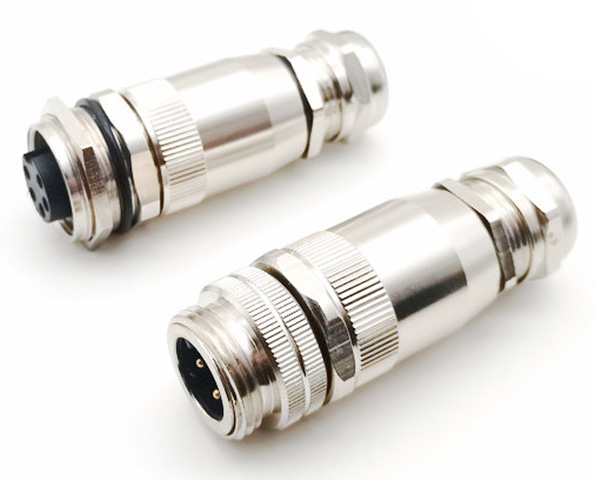

7/8防爆移动式连接器（公头/母头）
| 项目 | 内容 |
|---|---|
| 防爆标志 | Ex ec IIC T6 Gc（气体防爆）；Ex tc IIIC T80℃ Dc（粉尘防爆） |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021 |
| 防护等级 | IP67 |

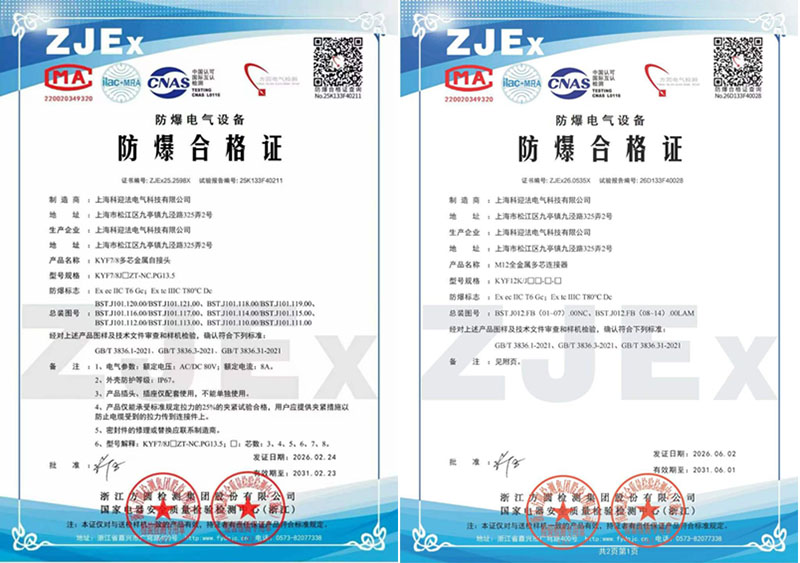

| 证书编号 | ZJEx25.2598X |
| 发证日期 | 2026年02月24日 |
| 有效期至 | 2031年02月23日 |
防爆标志解读
Ex ec IIC T6 Gc：增安型防爆，适用于2区爆炸性气体环境。IIC代表最高气体组别（含氢气、乙炔等），T6为最高温度组别（最高表面温度≤85℃），Gc表示设备保护级别。增安型防爆原理是在正常运行条件下不会产生电弧或火花，通过加强绝缘、降低温度、提高防护等级等措施保证安全。
Ex tc IIIC T80℃ Dc：防粉尘点燃型外壳，适用于21区、22区可燃性粉尘环境。IIIC为最高粉尘组别（含导电性粉尘如铝粉、镁粉），T80℃表示外壳最高表面温度不超过80℃，Dc为设备保护级别。
壳体材质
外壳采用铜镀镍全金属屏蔽材质，具有较强的耐腐蚀性和抗机械冲击能力。锁紧螺母同样采用铜镀镍材质。
内部结构
绝缘支撑采用TPU+GF（热塑性聚氨酯+玻璃纤维增强）黑色材质。触点材质为黄铜镀金，确保低接触电阻和高耐腐蚀性。密封圈采用FPM/FKM氟橡胶，耐油、耐老化、耐高低温。
接口规格
插头接口螺纹为7/8-16UNF-2B标准螺纹，类别为A-CODE（防插错编码）。
电气性能
| 项目 | 3-5芯 | 6-8芯 |
|---|---|---|
| 额定电压 | AC/DC 80V | 300V |
| 额定电流 | 8A | 8A |
| 绝缘电阻 | ≥100MΩ | ≥100MΩ |
| 接触电阻 | ≤5mΩ | ≤5mΩ |
| 冲击电压 | 1500V | 1500V |
机械参数
| 项目 | 规格 |
|---|---|
| 防护等级 | IP67 |
| 污染等级 | 3 |
| 插拔周期 | ≥100次 |
| 使用温度 | -25℃~+85℃ |
| 电缆直径 | 8-12mm（可定制6-8mm） |
| 执行标准 | IEC 61076-2-104 |
螺丝压紧式（免焊接）
现场免焊接，使用螺丝刀即可完成接线，维护方便，适合现场快速安装。3-8芯全系列支持螺丝压紧式接线。
适用场景包括现场维修、设备改造、小批量安装。
螺丝压紧式适用型号（3-8芯）
焊线式
焊接固定，连接更可靠，抗振动性能好，适合长期稳定运行。3-6芯支持焊线式。
适用场景包括批量项目、高振动环境、长期固定安装。
焊线式适用型号（3-6芯）
型号说明
KYF7/8K□ZT-NC.PG13.5.PB.EX
| 代码 | 含义 |
|---|---|
| KYF7/8 | 科迎法7/8"系列 |
| K | 孔型（母头） |
| □ | 芯数（3、4、5、6、7、8） |
| ZT | 自接头（现场接线） |
| NC | 带电缆密封圈 |
| PG13.5 | PG13.5螺纹接口 |
| PB | 全金属屏蔽 |
| EX | 防爆型 |
本孔型连接器与同系列针型连接器（KYF7/8J系列）配对使用，构成完整的防爆电气连接方案。
配套使用方面，插头与插座仅配套使用，不可与其他品牌混用。
严禁带电插拔，安装或拆卸前必须确认电路已断开。
拉力限制方面，产品仅能承受标准规定拉力的25%的夹紧试验合格，用户应提供额外的电缆夹紧措施，防止拉力传递到连接件上。
密封件维护方面，密封件修理或替换应联系制造商，不可自行更换非原厂密封件。
密封圈检查方面，安装前确认O型密封圈在位、无扭曲、无破损。
上海科迎法接受7/8防爆移动式连接器孔型的定制需求，包括特殊芯数配置、特殊电缆长度和材质、特殊防护等级、特殊螺纹规格、特殊出线方向等。
特殊外形结构及要求可接受定制，欢迎来电咨询技术解决方案。
上海科迎法公司前台
针型连接器（公头）的触点为插针，孔型连接器（母头）的触点为插孔，两者配对使用。通常设备端安装孔型（母头），电缆端使用针型（公头），但具体选择取决于配套设备的接口类型。如果设备已有固定插座，请根据该插座的针孔类型选择对应的移动式连接器。
孔型螺丝压紧式支持3-8芯全系列，是目前7/8连接器中芯数选择最丰富的规格之一。3-5芯电压AC/DC 80V 8A，6-8芯电压300V 8A，线规范围18-22AWG。
IP67表示完全防尘（6级）和可在1米深水中浸泡30分钟不受影响（7级），完全满足户外恶劣环境使用。无论是雨水、灰尘还是临时浸水，均能保证连接器内部的电气安全。但请注意，IP67针对的是插合状态下的防护，未插合时建议使用防尘帽保护接口。
科迎法7/8连接器遵循IEC61076-2-104国际标准，插头接口为7/8-16UNF-2B标准螺纹，理论上可与同标准产品兼容。但为了确保防爆安全性和电气性能，建议成套使用科迎法品牌的针型和孔型连接器，或提前进行兼容性测试。
订货时请确认以下参数：芯数（3-8芯）、接线方式（螺丝压紧或焊线式）、电压电流要求、电缆直径。如有特殊需求（如定制颜色、加长锁紧螺母等），请提前与销售工程师沟通。
