7/8防爆后面板锁紧法兰插座针型（焊杯脚）是上海科迎法电气科技有限公司专为防爆控制柜、配电箱、仪表箱等固定安装场景设计的防爆连接器产品。产品采用六方法兰结构，从设备面板后方拧紧固定，面板外侧仅露出插接面，外观整洁、安全性高。焊杯脚焊接接线方式适合设备内部线路的可靠连接。

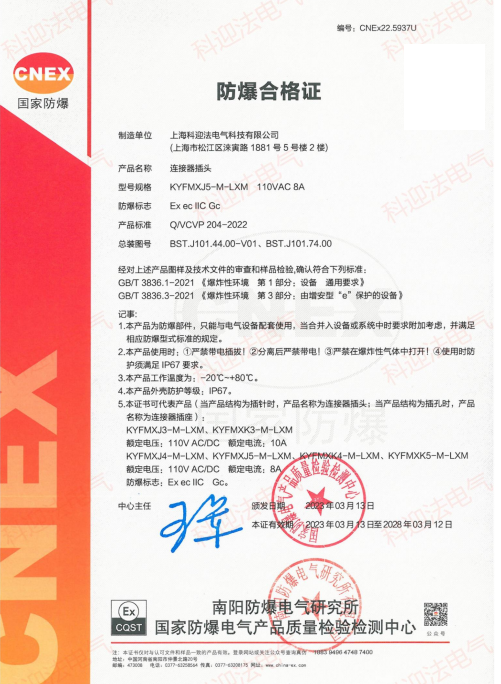

产品具备增安型气体防爆认证，适用于石油化工、煤炭冶金、仪器仪表等存在爆炸性气体或可燃性粉尘的危险场所。7/8"接口具有较大的导体截面积和载流能力，能够满足大功率信号传输和中等电流供电需求。

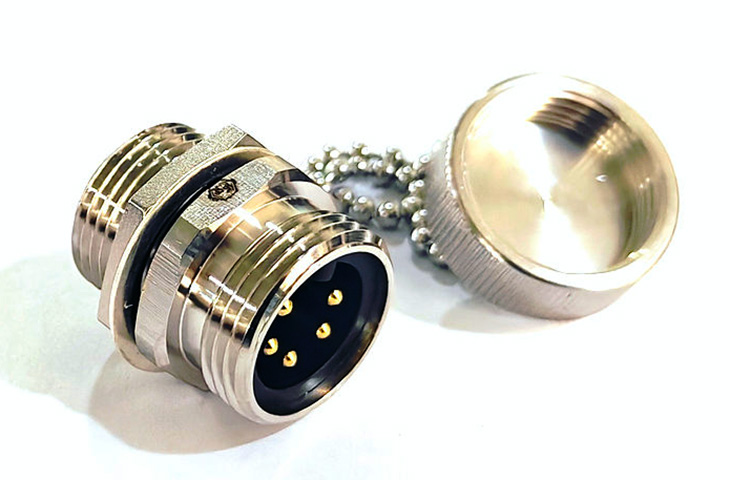

7/8防爆后面板锁紧法兰插座针型（焊杯脚）配套防尘帽
适用行业
石油化工行业主要应用于防爆控制柜的电源和信号接口。煤炭冶金行业用于井下配电箱和仪表箱。石油勘探行业用于移动式勘探设备控制箱。金属冶金行业用于冶炼设备控制柜。仪器仪表行业用于各类防爆仪表箱的信号连接。
配合关系
本产品为固定式法兰插座（针型/公头），须与7/8孔型防爆移动式连接器配套使用，不可单独使用。后面板锁紧设计意味着插座从设备面板后方安装，前面板仅可见插接面。
壳体材质
外壳采用铜镀镍材质，具有较强的耐腐蚀性和抗机械冲击能力。锁紧螺母同样采用铜镀镍材质。
内部结构
绝缘支撑采用TPU+GF（热塑性聚氨酯+玻璃纤维增强）黑色材质。触点材质为黄铜镀金，确保低接触电阻和高耐腐蚀性。密封圈采用FPM/FKM氟橡胶，耐油、耐老化、耐高低温。
法兰与安装结构
六方法兰结构，从设备面板后方安装锁紧。焊杯脚接线方式，适合内部线路的焊接固定。
电气性能
| 项目 | 3芯 | 4-5芯 | 6-8芯 |
|---|---|---|---|
| 额定电压 | AC/DC 110V | AC/DC 110V | AC/DC 80V |
| 额定电流 | 10A | 8A | 8A |
| 绝缘电阻 | ≥100MΩ | ≥100MΩ | ≥100MΩ |
| 接触电阻 | ≤5mΩ | ≤5mΩ | ≤5mΩ |
| 线规 | 16-22AWG | 16-22AWG | 16-22AWG |
机械参数
| 项目 | 规格 |
|---|---|
| 防护等级 | IP67 |
| 污染等级 | 3 |
| 使用温度 | -25℃~+85℃ |
| 安装方式 | 后面板锁紧（六方法兰） |
| 接线方式 | 焊杯脚焊接 |
| 执行标准 | IEC 61076-2-104 |
M20x1.5螺纹规格
M20x1.5螺纹安装，六方法兰后面板锁紧。3芯产品额定电压AC/DC 110V，额定电流10A。4芯和5芯产品额定电压AC/DC 110V，额定电流8A。6芯、7芯和8芯产品额定电压AC/DC 80V，额定电流8A。适用线规16-22AWG。
适用型号（3-8芯）
1/2-14NPT螺纹规格
1/2-14NPT螺纹安装，六方法兰后面板锁紧。3芯产品额定电压AC/DC 110V，额定电流10A。4芯和5芯产品额定电压AC/DC 110V，额定电流8A。6芯、7芯和8芯产品额定电压AC/DC 80V，额定电流8A。适用线规16-22AWG。
适用型号（3-8芯）
型号说明
KYF7/8J□ZH-□-M-Q.EX
| 代码 | 含义 |
|---|---|
| KYF7/8 | 科迎法7/8"系列 |
| J | 针型（公头） |
| □ | 芯数（3、4、5、6、7、8） |
| ZH | 后面板锁紧法兰 |
| M20x1.5 / 1/2-14NPT | 安装螺纹规格 |
| M | 六方法兰 |
| Q | 焊杯脚 |
| EX | 防爆型 |
本产品广泛用于防爆控制柜、防爆配电箱、防爆仪表箱等设备的电源和信号接口。从设备内部安装锁紧，面板外侧仅露出插接面，外观整洁，安全性高。典型应用包括石油化工装置区的仪表接线箱、煤矿井下的防爆配电装置、冶金车间的控制柜信号接口等。
安装方式说明
后面板锁紧指插座从设备面板后方安装，前面板仅露出插接面。这种安装方式使设备外观整洁，外部看不到安装螺母，且具有良好的防拆卸性能。
本针型法兰插座与同系列孔型移动式连接器（KYF7/8K系列）配对使用，构成完整的防爆电气连接方案。推荐配套使用同系列孔型连接器KYF7/8K系列移动式插头，支持3芯至8芯多种配置。
推荐配对型号对照
| 芯数 | 法兰插座针型型号 | 配套移动式孔型型号 |
|---|---|---|
| 3芯 | KYF7/8J3ZH-M20x1.5-M-Q.EX | KYF7/8K3ZT-NC.PG13.5.PB.EX |
| 4芯 | KYF7/8J4ZH-M20x1.5-M-Q.EX | KYF7/8K4ZT-NC.PG13.5.PB.EX |
| 5芯 | KYF7/8J5ZH-M20x1.5-M-Q.EX | KYF7/8K5ZT-NC.PG13.5.PB.EX |
| 6芯 | KYF7/8J6ZH-M20x1.5-M-Q.EX | KYF7/8K6ZT-NC.PG13.5.PB.EX |
配套使用方面，插头与插座仅配套使用，不可与其他品牌混用。
严禁带电插拔，安装或拆卸前必须确认电路已断开。
安装方面，后面板锁紧安装需要在设备面板上开相应尺寸的安装孔，从面板后方将插座装入，用锁紧螺母固定。安装时确保密封圈在位，保证面板与插座之间的密封。
焊杯脚接线时，焊接温度建议控制在350℃以下，单点焊接时间不超过3秒。焊点应饱满，避免虚焊或连锡。
密封件维护方面，密封件修理或替换应联系制造商，不可自行更换非原厂密封件。
上海科迎法电气公司前台
上海科迎法接受7/8防爆后面板锁紧法兰插座针型的定制需求，包括特殊芯数配置、特殊安装螺纹规格、特殊材质、特殊防护等级等。
特殊外形结构及要求可接受定制，欢迎来电咨询技术解决方案。
M20x1.5为标准公制螺纹，适用于国内大多数设备开孔；1/2-14NPT为美制锥管螺纹，适用于北美标准设备或对密封性要求更高的场景。如果设备是国内标准机柜，建议选择M20x1.5；如果是出口北美设备或需要NPT螺纹配套，则选择1/2-14NPT。
3芯焊杯脚法兰插座额定电流10A（AC/DC 110V），黄铜镀金触点接触电阻≤5mΩ，在额定电流范围内可长时间稳定运行。但建议实际使用电流不超过额定值的80%（即8A），以确保长期可靠性和安全裕度。4-5芯额定电流8A，同样建议预留安全裕度。
后面板锁紧方式从设备内部安装，面板外侧仅露出插接面，外观整洁美观，安全性更高。同时内部安装方式可防止外部拆卸，提高了防爆设备的防破坏能力。但安装时需要从设备内部操作，适合在设备组装阶段预先安装。
焊杯脚焊接需要操作人员具备基本的焊接技能，使用合适的电烙铁和焊锡丝。建议焊接温度控制在350-380℃，焊接时间不超过3秒，避免过热损坏绝缘支撑。如果现场不具备焊接条件，建议选择螺丝压紧式或预制带线式产品。
六方法兰结构用于面板开孔后锁紧固定，具体法兰尺寸和开孔尺寸请参考产品图纸或联系销售获取CAD图纸。特殊开孔尺寸可按需定制。
