T形和Y形一分二转换器怎么选？M12和M8分支连接器接线方法及信号分配

上海科迎法电气在工业传感器布线服务中发现，不少工程师对T形转换器和Y形转换器的选择存在困惑。两者虽然功能相似，都是将一路信号分成两路，但在结构形态、安装方式和信号分配上有区别。本文详细对比两种转换器并介绍接线方法。

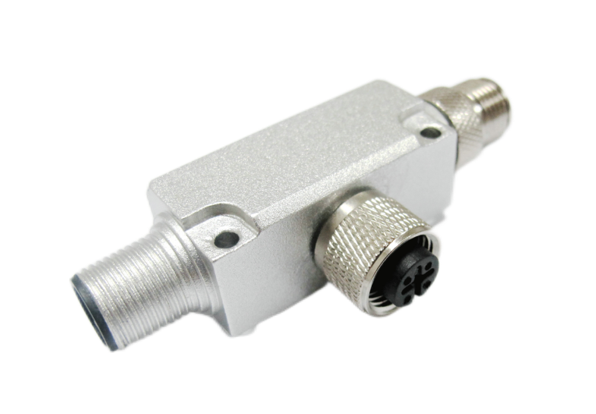

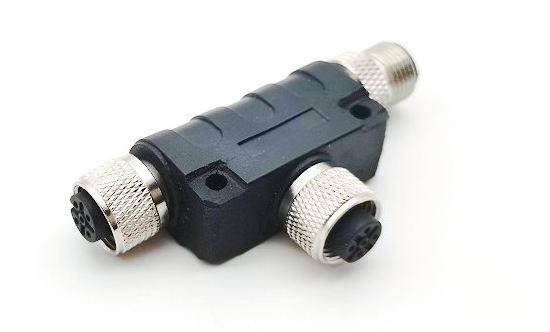

T形连接器：结构呈T字形，主路和两个分支在同一直线上呈九十度分布。主路电缆从一端进入，两个分支从T字横杆两端输出。T形转换器的三个接口位于同一平面，适合水平安装的场合。T形转换器的体积较大，但安装稳固，抗拉扯能力强。

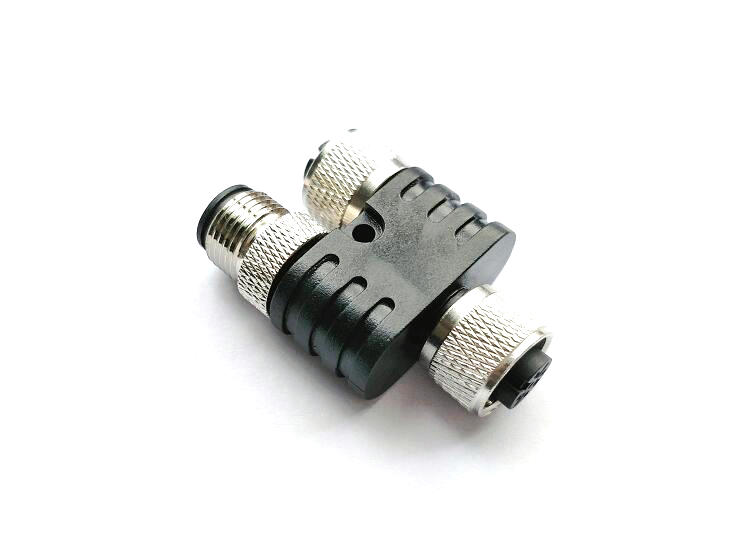

Y形转换器：结构呈Y字形，两个分支与主路成一定角度对称分布，一般角度为三十到四十五度。Y形转换器的三个接口不在同一直线上，两个分支斜向输出。Y形转换器的体积较小，适合空间受限的场合。Y形转换器的弯角设计使分支电缆弯曲半径更大，对电缆的保护更好。



结构选择建议：安装空间充裕选T形转换器，空间受限选Y形转换器。分支电缆较粗选Y形转换器，弯角设计减少弯曲应力。需要面板安装选T形转换器，T形底部可固定在面板上。需要线缆悬空选Y形转换器，重量轻减少连接处受力。



M12分支转换器是最常用的传感器分支连接器。标准配置为一进二出，主路为M12连接器，两个分支也为M12连接器。常见芯数为四芯和五芯。



M12分支转换器的信号分配方式：四芯转换器的信号分配为一路电源正、一路电源零、两路信号。主路四芯分别对应分支的四芯，信号直通不做分配。五芯转换器分配为一路电源正、一路电源零、三路信号，或在Profinet应用中分配为两路数据正、两路数据负、一路屏蔽。



M12分支转换器的额定电流：四芯和五芯型号额定电流为四安培，与标准M12连接器一致。分支后每路实际电流不超过额定值，两路总电流不超过主路额定值。



M12分支转换器的防护等级：标准型号IP67，部分型号IP68。防护等级取决于密封圈材质和安装紧固程度。推荐使用带密封圈的型号，拧紧后可达IP67。





M8分支转换器用于小体积传感器分支布线。标准配置为一进二出，主路和分支均为M8连接器。常见芯数为三芯和四芯。



M8分支转换器的信号分配方式：三芯转换器分配为一路电源正、一路电源零、一路信号。四芯转换器分配为一路电源正、一路电源零、两路信号，或一路电源、一路零、一路信号、一路屏蔽。



M8分支转换器的额定电流：三芯和四芯型号额定电流为二到三安培，比M12连接器小。分支后总电流不能超过主路额定值。M8分支转换器适合小信号传感器，不适合大功率设备。



M8分支转换器的防护等级与M12类似，标准型号IP67。





要点一：确认传感器接口规格。传感器接口为M12选M12分支器，接口为M8选M8分支器。如果传感器和执行器接口不同，可选用M12转M8混合分支器。



要点二：确认芯数匹配。传感器为四芯选四芯分支器，传感器为三芯选三芯分支器。芯数不匹配会导致信号错接或多余芯位空置。



要点三：确认分支数量。标准为一分二，也有特殊型号一分三或一分四。分支数量越多每路信号衰减越大，一般不超过二分支。



要点四：确认电缆长度。带电缆型号需确认主路和分支电缆长度。标准长度为二到五米，可根据实际布线距离定制。



要点五：确认防护等级。室内环境IP54以上，户外环境IP67，有水冲洗环境IP68。



接线前确认传感器供电方式。PNP型传感器信号为正电压输出，NPN型传感器信号为零电压输出。分支器连接的两个传感器型号需相同，PNP和NPN不能混用。



接线时确认引脚定义。M12四芯标准定义为一号脚棕色正电源、二号脚白色信号A、三号脚蓝色零电源、四号脚黑色信号B。分支器主路和分支引脚一一对应，不需要交叉接线。



接线后测量各路信号。用一个传感器触发信号，测量两个分支输出是否同时有信号。如果只有一路有信号，检查分支器内部接线是否断路。



使用时注意总电流限制。两个分支传感器同时工作时总电流不能超过主路额定值。如果两路电流之和接近额定值，建议改用更大规格的连接器。





故障一：分支后信号异常。原因是引脚定义不匹配或接线错误。处理方法核对传感器和分支器引脚定义，确保一一对应。



故障二：防护等级下降。原因是密封圈老化或安装不紧。处理方法更换密封圈，拧紧连接器。



故障三：信号串扰。原因是两个分支传感器信号频率接近产生干扰。处理方法使用屏蔽型分支器，将屏蔽层接地。



上海科迎法电气提供M12和M8全规格T形Y形分支转换器，支持定制电缆长度和芯数配置，同时提供太阳光模拟器等光电检测设备。如有选型疑问欢迎咨询。
