上海科迎法电气在太阳光模拟器系统集成服务中发现，不少光伏实验室在搭建IV测试系统时对快门触发和同步控制存在疑问。太阳光模拟器不是孤立的光源设备，需要与源表、数据采集卡、计算机软件协同工作，同步控制不当会导致IV曲线测量结果不准确。本文详细介绍快门触发方式和系统集成方法。

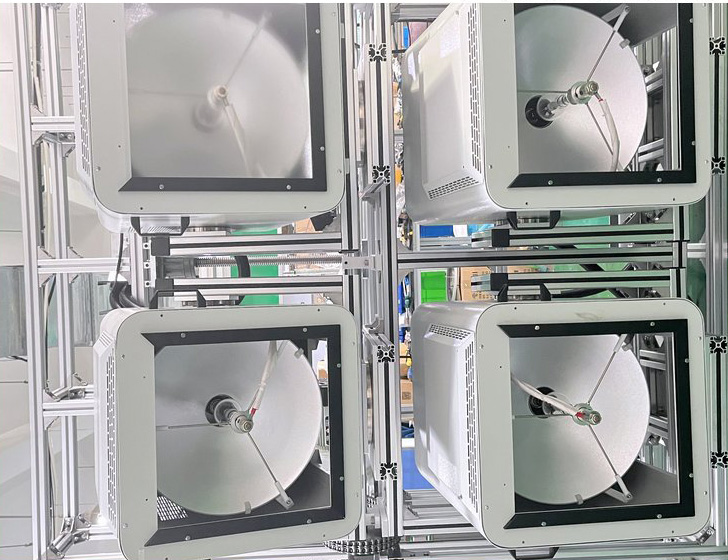

太阳光模拟器快门触发与IV测试系统集成方法
一、太阳光模拟器快门类型
太阳光模拟器快门按工作方式分为两种。
第一种是机械快门。机械快门通过电磁铁或步进电机驱动遮光板开合。优点是遮光效果好，关闭时漏光几乎为零，适合需要完全黑暗环境的测试。机械快门开合时间约十到五十毫秒，速度中等。机械快门寿命一般一百万次以上，维护需求低。
第二种是电子快门。电子快门通过控制灯泡电源通断实现光照开关。优点是响应速度快，开启和关闭时间小于一毫秒，适合脉冲式照射测试。电子快门无机械磨损，寿命取决于灯泡开关次数。但频繁开关会缩短氙灯寿命，不适合高频次开关场景。
两种快门的选择原则：需要精确控制光照时间选电子快门。需要完全遮光环境选机械快门。需要长时间连续照射选机械快门保持开启。需要脉冲式照射选电子快门。
二、触发方式详解
太阳光模拟器触发方式决定了设备如何与外部测量设备同步工作。常见触发方式有三种。
第一种是手动触发。操作人员手动按下快门按钮开启照射，同时手动启动数据采集。这种方式适合简单的单次测量，不适合自动化批量测试。手动触发的时间精度依赖操作人员反应速度，误差约零点二到零点五秒。
第二种是TTL电平触发。太阳光模拟器配备TTL触发接口，外部设备发送一个五伏或三点三伏的上升沿信号触发快门开启。TTL触发响应时间小于一毫秒，同步精度高。IV测试系统中最常用的触发方式就是TTL。源表或数据采集卡在发出TTL信号的同时开始采样，确保光照和采样同步。
第三种是软件触发。计算机通过串口或USB接口发送指令给太阳光模拟器控制器，控制器开启快门。软件触发的延迟取决于通信协议和系统响应速度，一般延迟十到五十毫秒。软件触发适合需要复杂时序控制的测试，但实时性不如TTL触发。
三、IV测试系统集成接线方法
标准IV测试系统集成包括太阳光模拟器、源表或电子负载、数据采集卡、计算机和测试软件。接线方法如下。
太阳光模拟器触发输出接到源表触发输入。太阳光模拟器快门开启时输出一个TTL脉冲信号，源表收到信号后开始扫描电压和电流。接线时注意TTL信号电平是否匹配，太阳光模拟器输出五伏TTL，源表输入要求五伏或三点三伏。如果电平不匹配，需要加电平转换电路。
源表的电压和电流测量端接到被测电池板的正负极。四线制接法可以消除引线电阻影响，适合小电流高精度测量。两线制接法适合大电流低精度测量。
计算机通过GPIB或USB连接源表，通过串口或USB连接太阳光模拟器控制器。测试软件控制整个测量流程：发送触发指令到太阳光模拟器，太阳光模拟器开启快门并输出TTL信号，源表收到TTL信号开始IV扫描，扫描完成后数据传回计算机，计算机绘制IV曲线并计算效率参数。
四、同步控制常见问题
问题一：IV曲线起始点偏离。原因是快门开启延迟与源表采样起始时间不同步。解决方法是使用TTL硬触发而非软件触发，确保时间同步精度在一毫秒以内。
问题二：IV曲线有毛刺或跳变。原因是光照不稳定或电磁干扰。解决方法是检查灯泡是否预热完成，一般氙灯需要预热五到十分钟才能稳定。检查接地是否良好，源表和太阳光模拟器共地可以减少干扰。
问题三：多次测量结果重复性差。原因是灯泡光强波动或样品温度变化。解决方法是监测光强波动，在光强稳定时采集数据。控制样品温度在二十五摄氏度正负一度。
问题四：短路电流偏小。原因是样品与源表之间接触电阻过大。解决方法使用四线制接法，确保接触良好。
五、测试软件选择建议
商用IV测试软件如Keithley的Test Script Builder、LabVIEW专用驱动程序等，功能完善但价格较高。适合预算充足的实验室。
开源或自研软件：基于Python或C语言编写控制程序，成本低但需要开发时间。适合有编程能力的团队。
软件选择时确认支持太阳光模拟器型号和源表型号的驱动。确认支持TTL触发模式。确认支持IV曲线效率参数自动计算。确认支持数据导出为Excel或CSV格式。
六、系统集成验收要点
系统集成完成后进行以下验收检查。检查TTL触发时延，用示波器测量快门开启到源表开始采样的时间差，要求小于一毫秒。检查IV曲线重复性，对同一标准电池连续测量十次，短路电流变异系数小于百分之零点五。检查光强稳定性，在有效辐照面中心放置标准电池连续监测六十秒，光强波动小于百分之二。
上海科迎法电气提供太阳光模拟器和IV测试系统集成方案，包含设备选型、接线安装和软件调试服务。如有系统集成疑问欢迎联系沟通。
