MPM系列带灯电磁阀连接器（亦称带灯电磁阀插头）是在标准MPM系列连接器基础上集成了LED指示灯功能的升级产品。当电磁阀线圈得电时，连接器上的LED指示灯同步点亮，现场操作与维护人员可直观判断电磁阀是否处于通电工作状态，大幅提升故障排查与日常巡检效率。
产品提供24V DC与220V AC两种电压规格，适配不同电磁阀供电系统，圆形底座（带M27×1.5螺纹）与方形底座两种安装形式可选，广泛适用于对设备状态可视化有需求的各类自动化控制场景。
MPM系列带灯电磁阀连接器
状态一目了然 · 维护便捷高效
产品特点
-
LED状态指示：集成高亮LED指示灯，电磁阀通电时灯亮，断电时灯灭，工作状态一目了然。
-
两种电压规格：提供24V DC与220V AC两种标准电压，适配主流电磁阀供电系统。
-

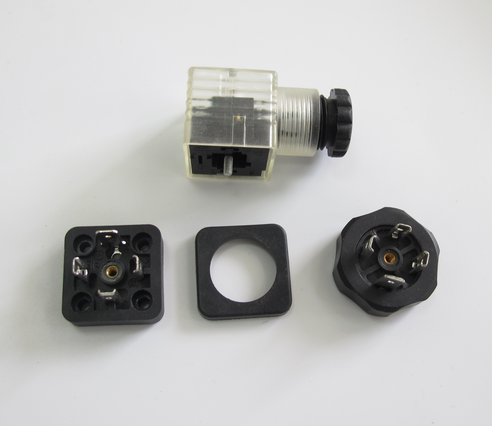

两种安装形式：提供M27×1.5螺纹圆形底座（圆爪）与方形底座，适配不同接口标准的阀体。
-
提升维护效率：无需使用万用表检测，目视即可判断电磁阀通电状态，大幅缩短故障排查时间。
-
降低停机风险：快速定位故障电磁阀，减少设备停机时间，提高产线运行效率。
-
接线可靠：内部螺钉压接方式，接触电阻小，抗振防松。
-
高防护等级：标配IP67防护，防尘防水，适应工业现场严苛环境。
-
兼容性强：安装尺寸与接口定义符合国际通用标准，可与常规无灯连接器互换。
应用领域
| 应用行业 | 具体场景说明 |
|---|---|
| 自动化生产线 | 各类气动电磁阀的状态指示，便于巡检人员快速确认阀体工作状态 |
| 液压控制系统 | 液压阀组的通电状态可视化，便于系统调试与故障定位 |
| 过程控制 | 化工、制药、食品等行业过程控制阀的线圈状态监视 |
| 机床装备 | CNC数控机床、注塑机、压铸机电磁阀的实时状态显示 |
| 工程机械 | 挖掘机、起重机等重型设备液压系统的阀组状态监测 |
| 轨道交通 | 列车制动系统、车门控制系统中电磁阀的工作状态指示 |
| 设备维保 | 老化设备改造升级，增加电磁阀状态指示功能，降低维护难度 |
技术参数
| 参数项目 | 规格指标 |
|---|---|
| 产品系列 | MPM系列带灯型（带灯电磁阀插头） |
| LED电压规格 | 24V DC / 220V AC（可选） |
| 安装形式 | 方座型（方形法兰安装）/ 圆爪型（M27×1.5螺纹安装） |
| 接口标准 | 兼容国际通用电磁阀接口标准 |
| 触点配置 | 2+PE（2针+接地） |
| 额定电压 | AC 250V / DC 24V（与LED电压匹配） |
| 额定电流 | 最大10A（取决于线径与环境温度） |
| 接触电阻 | 小于等于5mΩ |
| 绝缘电阻 | 大于等于1000MΩ（500V DC） |
| 耐电压 | AC 1500V / 1min 无击穿闪络 |
| 防护等级 | IP67（安装正确、密封圈完好状态下） |
| 外壳材质 | 阻燃工程塑料，UL94 V-0等级 |
| 接触针材质 | 铜合金，表面镀锡 |
| 接线方式 | 螺钉压接式 |
| 适用线径 | 最大1.5mm²（AWG 16） |
| 工作温度范围 | -25℃ 至 +85℃ |
| 插拔寿命 | 大于等于500次 |
| LED寿命 | 大于等于50000小时 |
带灯型与标准型对比
| 对比项目 | 标准型（无灯） | 带灯型 |
|---|---|---|
| LED指示灯 | 无 | 有（高亮LED） |
| 工作状态指示 | 无法目视判断 | 通电灯亮，断电灯灭 |
| 故障排查方式 | 需使用万用表检测电压 | 目视即可判断 |
| 适用场景 | 常规接线，对状态显示无要求 | 需要现场目视确认阀体工作状态 |
| 价格 | 较低 | 略高（增加LED组件） |
| 互换性 | — | 可与标准型互换使用 |
选型建议：对于关键工位、巡检困难、故障影响大的电磁阀，推荐选用带灯型，可显著提高维护效率；对于非关键点位或预算受限项目，可选用标准型。
选型指南
| 选型型号 | 外形描述 | 安装接口 | LED电压 | 适用场景 |
|---|---|---|---|---|
| BST/MPM-M27×1.5-D24 | 圆爪型（圆形底座） | M27×1.5外螺纹 | DC 24V | 配套DC24V电磁阀的M27接口阀体 |
| BST/MPM-M27×1.5-D220 | 圆爪型（圆形底座） | M27×1.5外螺纹 | AC 220V | 配套AC220V电磁阀的M27接口阀体 |
| BST/MPM-□27-D24 | 方座型（方形底座） | 方形法兰 | DC 24V | 配套DC24V电磁阀的方形接口阀体 |
| BST/MPM-□27-D220 | 方座型（方形底座） | 方形法兰 | AC 220V | 配套AC220V电磁阀的方形接口阀体 |
选型提示：型号中的“□”为占位符，用于标识不同规格或接线配置；LED电压必须与电磁阀线圈电压一致，否则指示灯无法正常工作甚至损坏。
安装注意事项
-
确认LED指示灯电压与电磁阀线圈供电电压一致（24V或220V），错误接入会导致LED烧毁或无法点亮。
-
安装前检查O型密封圈是否完好、位置是否正确，以保证IP67防护等级。
-
接线时注意电源极性：DC24V供电时，1号端子接正极（+），2号端子接负极（-），极性与LED正常工作相关。
-
导线端部需压接冷压端子，确保螺钉压接牢固，避免虚接发热。
-
圆爪型安装时需在M27×1.5螺纹处缠绕生料带或使用螺纹密封胶，确保密封。
-
连接器插合到位后应确认锁紧装置卡合到位。
-
拆卸时请先切断电源，避免带电插拔。
常见问题解答
问：带灯连接器的灯什么情况下会亮？
答：当电磁阀线圈得电时，LED指示灯同步点亮；线圈断电时，指示灯熄灭。
问：LED灯的电压如何选择？
答：LED指示灯电压必须与电磁阀线圈的工作电压一致。电磁阀为DC24V则选24V规格，为AC220V则选220V规格。
问：带灯连接器与标准无灯连接器可以互换吗？
答：可以。带灯型与标准型在安装尺寸与接口定义上完全一致，可直接替换使用。
问：DC24V供电时接线有极性要求吗？
答：有。1号端子接正极（+），2号端子接负极（-），接反会导致LED指示灯无法点亮。
问：LED灯的寿命有多长？
答：LED指示灯寿命大于等于50000小时，可满足工业设备长期使用需求。
问：防护等级能达到多少？
答：标配IP67，防尘防水，适合潮湿多尘环境。
问：能提供样品测试吗？
答：可以。请联系我司销售工程师申请样品。
