上海科迎法电气在太阳光模拟器技术支持中经常遇到用户询问，全光谱太阳光模拟器的光谱范围到底是多少，什么样的光谱才算合格。这个问题看似简单，实际涉及IEC60904-9标准的具体规定和光谱匹配度的评估方法。不少用户把光谱范围和光谱匹配度混为一谈，选购时只看厂家标注的光谱范围数字，不关注实际匹配度等级，导致买到不达标的产品。本文从标准出发，系统讲解全光谱太阳光模拟器的光谱要求。

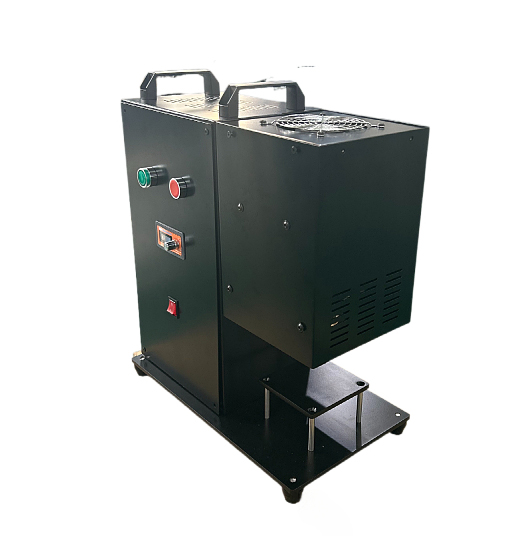

全光谱太阳光模拟器光谱覆盖范围与匹配度评估
一、全光谱的定义与标准要求
全光谱太阳光模拟器中的全光谱是一个相对概念，并非指覆盖所有波长的光。在光伏测试领域，全光谱通常指覆盖IEC60904-9标准规定的波长范围。
IEC60904-9标准将太阳光模拟器光谱划分为六个波段。波段一为400到500纳米，波段二为500到600纳米，波段三为600到700纳米，波段四为700到800纳米，波段五为800到900纳米，波段六为900到1100纳米。标准要求模拟器在400到1100纳米范围内提供连续光谱，并与AM1.5G参考光谱进行对比。
AM1.5G参考光谱对应太阳光穿过大气层1.5倍厚度时的地面接收光谱，是地面光伏测试的标准参考。全光谱太阳光模拟器的核心要求是在400到1100纳米范围内，各波段能量占比与AM1.5G参考光谱的偏差在允许范围内。
部分高端全光谱模拟器将范围扩展到280到2500纳米，覆盖紫外、可见和近红外。但IEC60904-9标准只要求400到1100纳米，超出部分属于附加功能，不是标准强制要求。
二、光谱匹配度评估方法
光谱匹配度是判断太阳光模拟器光谱质量的核心指标。评估方法是将模拟器实际光谱与AM1.5G参考光谱在六个波段内分别计算能量占比，然后比较偏差。
具体计算步骤如下。第一步，用光谱辐射计测量模拟器在400到1100纳米范围内的光谱辐照度分布。第二步，将光谱数据按六个波段积分，计算每个波段的积分辐照度。第三步，计算每个波段积分辐照度占总积分辐照度的百分比。第四步，用同样的方法计算AM1.5G参考光谱各波段百分比。第五步，计算模拟器各波段百分比与参考光谱百分比的比值。

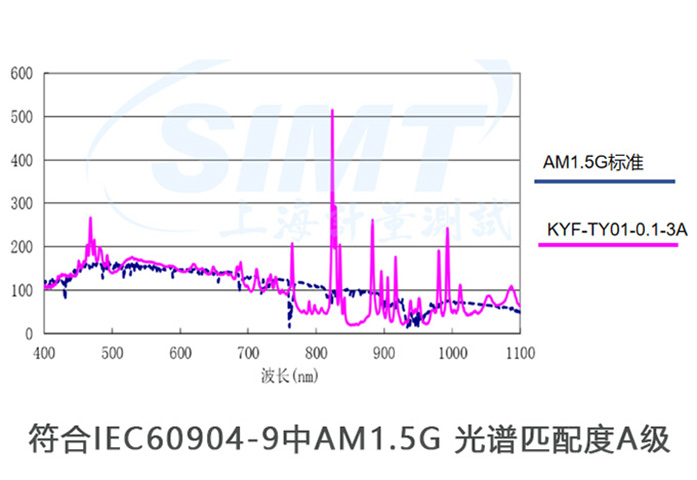

IEC60904-9标准对光谱匹配度的分级标准如下。A级要求六个波段比值在百分之六十七到百分之一百二十五之间，即百分之零点六七到一点二五。B级要求在百分之六十到百分之一百五十之间。C级要求在百分之四十到百分之二百之间。AAA级模拟器要求光谱匹配度、辐照均匀度和时间稳定度三项指标同时达到A级。
三、全光谱与窄光谱模拟器的区别
全光谱太阳光模拟器与窄光谱模拟器在应用场景上有明显区别。
全光谱模拟器适用于多结太阳能电池测试。多结电池各结吸收不同波段光子，需要全光谱覆盖才能准确测量转换效率。钙钛矿叠层电池、串联硅基电池等新型器件都需要全光谱模拟器。
窄光谱模拟器适用于单波长或特定波段测试。例如紫外老化测试只需要280到400纳米波段，红外测试只需要700纳米以上。窄光谱模拟器成本低，但通用性差。
全光谱模拟器成本高，主要原因是光源和滤光片要求严格。氙灯虽然光谱连续，但红外波段有过量辐射，需要滤光片修正。滤光片设计和加工精度直接影响光谱匹配度。部分厂家用低质量滤光片降低成本，实际光谱匹配度可能达不到标注的A级。
四、选购全光谱模拟器注意事项
选购全光谱太阳光模拟器时，不要只看厂家标注的光谱范围数字，要关注以下要点。
要求厂家提供第三方光谱匹配度测试报告。报告应包含六个波段的具体比值数据，而非笼统标注A级。如果某波段比值接近边界值百分之六十七或百分之一百二十五，实际使用中可能因灯泡老化而超出A级范围。
确认光源类型和功率。全光谱模拟器通常采用短弧氙灯加滤光片方案。功率根据测试面积选择，50毫米光斑选150瓦以上，100毫米选300瓦以上。功率不足会导致光强达不到一个太阳常数1000瓦每平方米。
检查滤光片质量。优质滤光片采用石英玻璃基底，多层介质膜，透光率高，光谱修正精确。劣质滤光片采用普通玻璃基底，镀膜简单，紫外透光率低，红外截止不彻底。
要求现场复测光谱。到货后用光谱辐射计复测六个波段匹配度，确认达标后再验收。部分厂家出厂报告与实际产品存在偏差，复测是保障权益的必要手段。
五、全光谱模拟器的维护要点
全光谱太阳光模拟器投入使用后，光谱匹配度会随时间变化，需要定期维护和复测。
灯泡老化是光谱变化的主要原因。氙灯使用200到300小时后，紫外波段辐射下降明显，可能导致波段一和波段二比值偏低。建议每使用300小时复测一次光谱，比值超出A级范围时更换灯泡。
滤光片发霉或污染也会影响光谱。实验室环境湿度高时滤光片表面可能长霉，影响透光率。定期用无水乙醇清洁滤光片表面，避免直接用手触摸。
光路准直也会影响光谱均匀度。更换灯泡后光斑位置可能偏移，需要重新调整灯泡位置和反射镜角度，确保光斑中心和边缘光谱一致。
