短弧氙灯模拟器怎么选？太阳光模拟器光源类型对比与光谱质量分析

上海科迎法电气在太阳光模拟器光源选型技术咨询中发现，不少用户对短弧氙灯、长弧氙灯和LED三种光源的区别不清楚，导致选型时只看价格不看光源类型，最终测试结果偏差大。短弧氙灯作为AAA级太阳光模拟器的核心光源，其光谱质量和稳定性直接影响光伏电池效率测试的准确性。本文从光源物理特性出发，系统对比三种光源的差异，帮助用户理解短弧氙灯模拟器的技术优势。



短弧氙灯是一种利用高压氙气放电发光的短间隙弧光光源。灯泡内部充有数个大气压的氙气，两个电极间距通常为1到3毫米，放电时电极之间形成高温电弧，产生从紫外到红外的连续光谱。



短弧氙灯的核心结构包括阳极、阴极、石英玻璃外壳和充入的氙气。阳极材料为钍钨合金，承受电子轰击产生高温。阴极材料为掺钍钨，发射电子效率高。石英外壳透光范围从180纳米到3500纳米，覆盖紫外可见和近红外波段。



短弧氙灯与长弧氙灯的根本区别在于电极间距。短弧氙灯电极间距1到3毫米，弧长极短，光源近似点光源，便于光学系统收集和准直。长弧氙灯电极间距数十毫米到数百毫米，弧长较长，光源为线光源，准直难度大。这个结构差异决定了两种光源在太阳光模拟器中的应用场景不同。





短弧氙灯模拟器在光谱质量方面具有明显优势，主要体现在三个方面。



第一个方面是光谱连续性。短弧氙灯放电产生的光谱从200纳米到2500纳米连续覆盖，与太阳光谱AM1.5G的重合度高。在可见光区域400到700纳米，短弧氙灯光谱与太阳光谱偏差小于百分之五，满足IEC60904-9标准A级光谱匹配要求。长弧氙灯在可见光区域也有连续光谱，但在红外区域700到1100纳米出现明显线状谱，与太阳光谱偏差较大。



第二个方面是光谱稳定性。短弧氙灯点燃后光强波动小，十分钟内光强漂移小于百分之一。这得益于短弧间距带来的放电稳定性和恒功率电源的精确控制。LED光源虽然单颗光强稳定，但多颗LED组合后不同波长通道的衰减速率不一致，长期使用后光谱会发生变化。

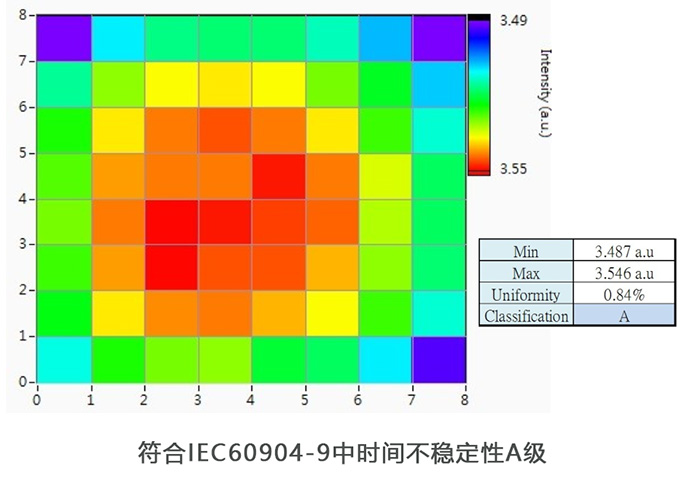

第三个方面是光斑均匀度。短弧氙灯近似点光源，通过积分球或复眼透镜阵列匀光后，光斑均匀度可达百分之二以内，满足AAA级标准。长弧氙灯线光源特性导致匀光难度大，通常只能达到B级或C级。LED光源需要大量灯珠密集排列，边缘衰减严重，大面积光斑均匀度很难超过百分之五。



短弧氙灯模拟器也有明显局限，用户在选型时必须了解。



第一个局限是寿命问题。短弧氙灯额定寿命一般为500到1000小时，远低于LED的10000到50000小时。灯泡使用过程中电极材料逐渐蒸发，石英内壁发黑，光衰加速。高频次使用的实验室需要定期更换灯泡，年更换成本数千元。



第二个局限是维护成本高。短弧氙灯需要高压触发启动，触发电压数千伏，对电源和绝缘要求高。灯泡工作时温度数百度，散热系统必须可靠。氙灯电源、触发器和散热风扇都是易损件，需要定期维护。



第三个局限是红外热辐射。短弧氙灯红外波段700到2500纳米辐射能量占总能量的百分之四十以上，如果没有滤光片，光斑温度会明显升高，影响被测样品温度。测试热敏感材料时需要加红外截止滤光片，这会增加成本并降低光强。





选型时应根据应用场景决定光源类型。



科研级应用推荐短弧氙灯。科研实验对光谱质量和稳定性要求高，测试样品面积小，短弧氙灯的优势明显。高校实验室、光伏研究所、材料研究机构适合选用短弧氙灯模拟器。



生产线在线检测可考虑LED。生产线需要长时间连续工作，LED寿命长、维护少，适合不间断检测场景。但LED光谱匹配度和稳定性不如短弧氙灯，测试精度要求高的场合不适合。



混合光源是折中方案。部分高端模拟器采用短弧氙灯加LED补充特定波段，兼顾光谱质量和寿命。这种方案成本最高，适合预算充足的实验室。





选购短弧氙灯模拟器时重点关注以下参数。灯泡功率根据测试面积选择，50毫米光斑选150到300瓦，100毫米光斑选300到500瓦，150毫米以上选500到1000瓦。光谱匹配等级至少A级，预算允许选A加级。光斑均匀度A级要求百分之二以内，稳定度A级要求百分之二以内。灯泡寿命标注值仅供参考，实际寿命与使用频率和散热条件有关。



电源类型选择恒功率电源，避免电网波动影响光强。触发方式选冷触发，减少灯泡电极损耗。散热方式根据功率选择，300瓦以下风冷，300瓦以上水冷。
