很多视觉检测项目失败，原因不在算法，而在图像本身：该亮的缺陷没亮，不该反光的地方一片白。光源是视觉系统里最容易被压缩预算的部分，却直接决定图像对比度，对比度不够，再强的深度学习模型也只能在模糊的特征上猜。上海科迎法电气在提供AI视觉检测设备的同时，需要为不同工件设计照明方案，本文把光源选型的逻辑讲清楚，帮助用户在项目初期就避开“先买相机、后补光源”的顺序错误。
光源为什么决定检测上限
图像是检测的输入，光源决定输入质量，输入不好，后面所有环节都在补救。
对比度是检测的前提
算法本质上是在图像中寻找差异，缺陷与背景的灰度差越大，判定越稳定。合适的光源能把划伤、凹坑、异物从背景中“拉”出来；不合适的光源则让缺陷与背景混在一起，阈值怎么调都顾此失彼。先解决对比度，再谈算法，是视觉项目的正确顺序。实践中可先用不同打光方式拍同一件不良样件，比较图像差异后再定方案。
稳定性影响长期一致性
光源亮度会随使用时间衰减，劣质光源衰减更快，导致同一程序在几个月后判定结果变化。工业现场还需要抗环境光干扰，避免车间照明或阳光变化影响图像。选型时应关注光源的寿命、散热与驱动方式，而不只是初始亮度。环境光较强时可加遮光罩，从源头减少干扰。
与算法的配合关系
光源方案确定后，算法才能围绕稳定的图像特征建立任务。若光源频繁更换或角度不稳，算法需要不断重新示教，维护成本上升。把光源当作系统的固定组成部分，而不是可随时替换的配件，是长期稳定运行的基础。
常见照明方式
不同照明方式的本质区别，是光线以什么角度、从什么方向到达工件表面。
环形照明

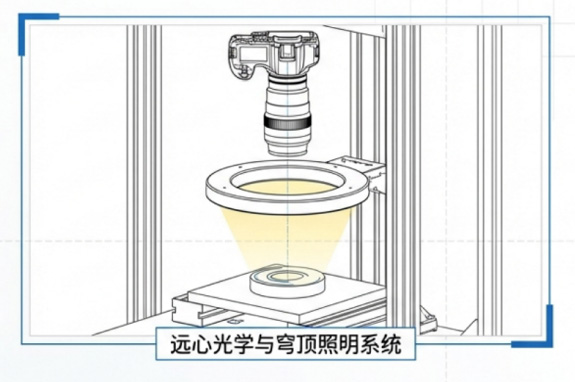

环形光源从四周斜向照射，安装方便、通用性强，适合平面工件的外观与字符检测。它的局限是容易在反光表面形成亮斑，对深孔与凹槽的照明不均。选用时可通过调整角度、加漫射板或改用低角度来改善。深孔工件可改用条形或点光源补充照明。
背光照明
背光把光源放在工件背面，工件轮廓形成黑色剪影，适合尺寸测量、孔位检测与边缘轮廓提取。它的优点是轮廓对比度极高，缺点是无法观察表面缺陷。对需要测外形又需看表面的工件，可考虑正面与背光组合的多工位方案。
同轴照明与低角度照明
同轴照明让光线沿镜头光轴射入，适合高反光平面的均匀照明与细微划痕检测；低角度照明让光线贴近工件表面掠射，能突出凹凸、划伤与压痕。两者常被用于金属件与电池壳等反光表面，具体效果需用真实样件试验确认。安装时还应避免光源与镜头距离过近，以免热量集中影响长时间稳定运行。
按缺陷类型选光
选光源不是选“最亮”或“最贵”，而是让目标缺陷在图像上最明显。
划伤与凹坑
这类缺陷依赖表面形变产生的明暗变化，低角度掠射往往比正面照射更有效。若表面同时有反光，可配合漫射或偏振片抑制高光。试验时应比较不同角度下的对比度，选择缺陷最清晰、背景最均匀的方案。
尺寸与轮廓
测量类项目优先考虑背光，轮廓边缘锐利、阈值稳定，测量重复性好。若工件不便置于背光前，可用同轴或高均匀正面光配合边缘算法。测量精度还受镜头畸变与机械定位影响，光源只是其中一环。
字符、二维码与颜色
字符与二维码需要均匀、无阴影的照明，环形光或同轴光较常用；低对比度字符可通过特定波长提升吸收差异。颜色判定则要求光源光谱稳定，避免因光源色偏导致误判。多项目组合时，可能需要为不同工位分别配置光源。
光源参数与配置
确定照明方式后，波长、亮度与驱动方式决定方案能否长期稳定。
波长选择
不同材料对不同波长的反射与吸收不同。适当选择波长可以提升缺陷对比度，例如让某些涂层或标记在特定波长下更明显。选型时应结合工件材质试验，不要直接套用其他项目的参数。
亮度、频闪与散热
高节拍检测常采用频闪照明，让光源在相机曝光的瞬间点亮，既提高亮度又延长寿命。频闪需要光源与相机同步，控制器性能不足会导致亮度不稳。连续点亮时则要关注散热，温度过高会加速光衰。
均匀性与安装结构

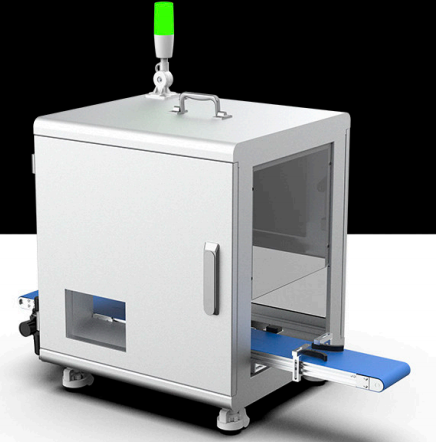

光源均匀性不足会在图像上形成明暗渐变，干扰阈值判定。安装结构应保证光源与工件的相对位置固定，换型时能快速复现。对于振动场合，光源支架应有足够刚性，避免角度漂移。视觉检测设备的整体方案可参考CCD视觉筛选机与AI桌面皮带筛选机。
选型与验证
光源方案必须用真实样件验证，纸面参数无法替代打光试验。
打光试验怎么做
准备合格样件与各类不良样件，逐一尝试环形、低角度、同轴与背光方案，比较缺陷对比度与背景均匀性。试验时应固定相机与工件位置，只改变光源，才能判断差异来自光源而非其他因素。记录每种方案的照片与参数，作为后续复现依据。
寿命、维护与成本
光源属消耗件，应确认寿命与更换方式。更换后需重新确认亮度与角度，避免判定漂移。若光源与相机、算法由不同供应商提供，应明确责任边界，避免出现问题后互相推诿。把光源纳入设备整体验收，比单独采购更稳妥。备件宜选用同批次或同规格产品，减少更换后的亮度差异。
与设备整体配合
光源只是视觉系统的一部分，还需与相机、镜头、运动控制与分选机构配合。选型时应把工件尺寸、节拍、安装空间与检测项目一并提供给供应商，由其给出整体方案。更多案例可查看视觉检测资讯与产品中心
常见问题解答
问：光源越亮越好吗？
答：不是。过亮会导致过曝、反光与细节丢失，关键是让缺陷与背景形成足够对比。
问：环形光源能检测所有缺陷吗？
答：不能。环形光通用性强，但对高反光表面与凹槽效果有限，需配合其他照明方式。
问：测量尺寸一定要用背光吗？
答：背光效果通常最好，但受结构限制时可用正面光配合边缘算法，需用样件验证精度。
问：为什么同一缺陷换角度就看不见了？
答：不同照明角度改变光线与缺陷表面的作用方式，对比度随之变化，应选择最有利的角度。
问：光源需要定期更换吗？
答：光源会光衰，应按寿命与实测亮度决定更换周期，更换后重新确认判定标准。
问：可以先买设备再补光源吗？
答：不建议。光源决定图像质量，应在方案阶段与相机、算法一并设计并验证。
结语：视觉检测的上限由图像决定，图像的质量由光源决定。科迎法电气位于上海松江，提供AI视觉检测设备与照明方案设计，欢迎提交样件做打光评估。
