自动化设备上传感器和电磁阀大量使用M8连接器接线。采购人员和维修电工经常问：M8连接器3芯和4芯有什么区别？接近开关该选几芯的？PNP和NPN传感器接线有什么不同？我们上海科迎法电气在M8连接器产品线中提供3芯和4芯两大系列，本文从用户选型和接线需求出发，讲清楚M8连接器的芯数区别、引脚定义、信号类型对照和接线方法。
M8连接器信号类型和引脚定义对照及接线方法详解
一、M8连接器3芯和4芯的区别

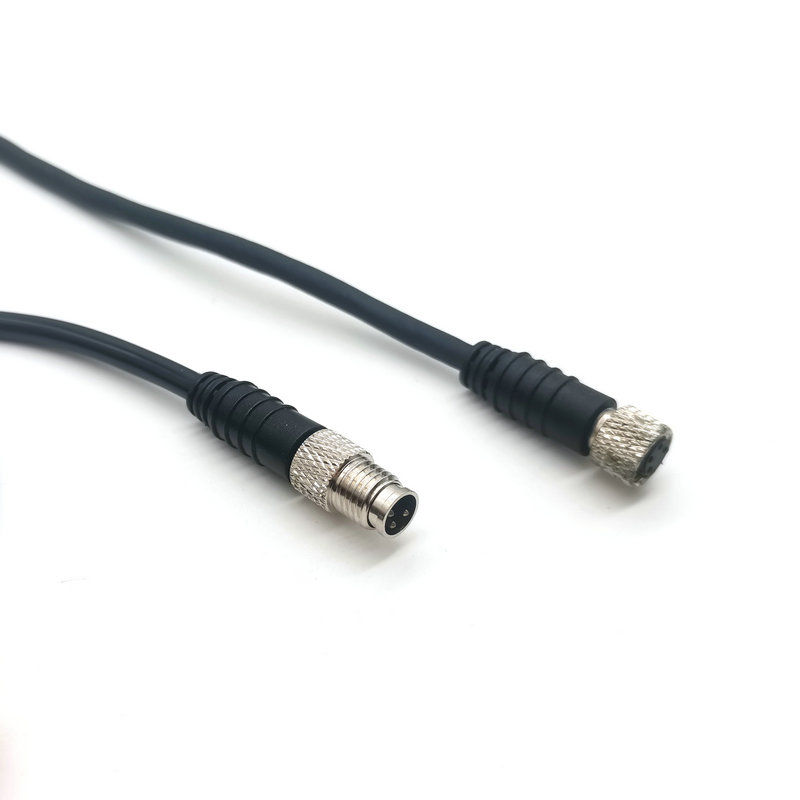

M8连接器是M8乘1螺纹接口的圆形连接器，外形直径约8毫米。芯数指连接器内部触针数量。3芯和4芯是最常见的两种规格。
3芯M8连接器。三个触针编号1、2、3。主要用于两线制和三线制直流传感器。两线制传感器用2芯传输信号（正极和信号共用一根线），第三芯接地。三线制传感器用3芯传输（正极、信号、负极各一根线）。3芯连接器适合接近开关、光电开关等直流传感器信号传输。
4芯M8连接器。四个触针编号1、2、3、4。在3芯基础上增加一路信号线。主要用于双信号传感器（一个传感器输出两个信号，如正反向信号或高低电平信号）或需要传输电源加信号的场合。4芯连接器也用于一些总线协议（如部分IO-Link设备）传输电源和通信信号。
选芯数原则。看传感器出线芯数。传感器标3线选3芯连接器，传感器标4线选4芯连接器。传感器出线芯数和连接器芯数必须一致，否则多出的芯空接或不够用。不要买4芯连接器接3线传感器（多1芯浪费但能用），更不能买3芯接4线传感器（少1芯无法接线）。
二、M8连接器引脚定义
3芯M8连接器引脚定义。
1号引脚：正极电源（加24伏直流正极，棕色线）。
3号引脚：负极电源（加24伏直流负极，蓝色线）。
4号引脚：信号输出（传感器输出信号，黑色线）。
注意：3芯连接器引脚编号是1、3、4，不是1、2、3。2号引脚在3芯连接器中没有安装触针，编号跳过。这是DIN标准规定，不是标错。
4芯M8连接器引脚定义。
1号引脚：正极电源（加24伏直流正极，棕色线）。
2号引脚：信号输出二（第二路信号输出，白色线）。
3号引脚：负极电源（加24伏直流负极，蓝色线）。
4号引脚：信号输出一（第一路信号输出，黑色线）。
线色对照（DIN标准）。
棕色线：正极电源（加24伏）。
黑色线：第一路信号输出。
蓝色线：负极电源（0伏或负24伏）。
白色线：第二路信号输出（4芯连接器专用）。
三、PNP和NPN传感器接线区别
三线制传感器分PNP和NPN两种输出类型，接线方式不同。这是M8连接器接线中最容易出错的地方。
PNP传感器接线。PNP传感器信号引脚输出正电平。传感器得电动作时，信号引脚输出加24伏正电平。PNP传感器接线方法：1号引脚接加24伏正极，3号引脚接0伏负极，4号引脚接PLC输入端（PLC输入端为低电平有效即接负极公共端）。PNP传感器信号引脚输出正电平，PLC输入端为负极公共端，电流从传感器信号引脚流向PLC输入端再到负极构成回路。
NPN传感器接线。NPN传感器信号引脚输出负电平。传感器得电动作时，信号引脚输出0伏负电平。NPN传感器接线方法：1号引脚接加24伏正极，3号引脚接0伏负极，4号引脚接PLC输入端（PLC输入端为高电平有效即接正极公共端）。NPN传感器信号引脚输出负电平，PLC输入端为正极公共端，电流从PLC输入端流向传感器信号引脚再到负极构成回路。
PNP和NPN怎么判断。万用表测量法：传感器通电动作时，万用表红表笔接信号引脚4号，黑表笔接负极3号。如果测到加24伏电压是PNP型（信号输出正电平）。如果测到0伏或接近0伏是NPN型（信号输出负电平，信号引脚和负极近似短路）。
PLC输入端匹配。PLC输入模块分PNP型和NPN型或共用型。PNP型PLC输入端负极公共端，匹配PNP传感器。NPN型PLC输入端正极公共端，匹配NPN传感器。共用型PLC通过接线方式切换，既可接PNP也可接NPN。传感器和PLC类型不匹配时需要加中间继电器或信号转换器转换。
四、M8连接器接线步骤
步骤一 确认传感器类型。查看传感器铭牌或说明书，确认PNP还是NPN输出，确认3线还是4线制，确认工作电压（通常加24伏直流）。
步骤二 确认连接器芯数。传感器3线选3芯M8连接器，传感器4线选4芯M8连接器。连接器公头（插针式）安装在传感器上，母头（插孔式）安装在电缆端。
步骤三 剥线压端子。传感器电缆线芯剥皮5到8毫米。如果连接器为螺丝压线式，直接插入端子拧紧螺丝。如果连接器为焊接式，线芯镀锡后焊接到端子焊盘上。如果连接器为压接式，用专用压接钳压接端子。
步骤四 按引脚定义接线。棕色线接1号引脚（正极），蓝色线接3号引脚（负极），黑色线接4号引脚（信号一），白色线接2号引脚（信号二，仅4芯有）。按DIN标准线色接线，不要随意用其他颜色线代替。
步骤五 装回外壳。接线完成后将连接器外壳装回，拧紧后盖压紧密封圈。密封圈检查是否在位、是否老化。M8连接器防护等级IP67，密封不良会导致进水短路。
步骤六 通电测试。传感器通电，用手或被测物触发传感器动作。万用表测量4号引脚信号电压变化。PNP传感器动作时4号引脚从0伏变为加24伏。NPN传感器动作时4号引脚从加24伏变为0伏。PLC输入指示灯亮灭对应传感器动作状态。
五、常见故障排查
故障一 传感器不动作。排查顺序：查供电电压（1号和3号之间应有加24伏）、查连接器插头是否插紧（听到咔哒声锁扣到位）、查线缆是否断线、查传感器本身是否损坏。
故障二 传感器动作但PLC收不到信号。原因可能是PNP和NPN不匹配。PNP传感器配了NPN型PLC输入端，或NPN传感器配了PNP型PLC输入端。确认传感器类型和PLC输入类型，必要时加信号转换器。
故障三 信号不稳定时有时无。原因可能是连接器接触不良。拔开M8连接器检查触针和插孔是否氧化发黑。用电子清洁剂喷洗触点。如果触针弯曲变形用尖嘴钳轻校正。M8连接器插拔寿命约100次，频繁插拔导致触针磨损接触不良。
故障四 连接器进水短路。密封圈失效或电缆外径不匹配。M8连接器密封圈配合电缆外径3到5毫米，电缆过细密封圈包裹不住。检查密封圈是否老化变形，更换密封圈。电缆出口朝下安装防止水沿电缆渗入。
故障五 信号线干扰。M8连接器线缆靠近动力线布线时电磁干扰导致信号波动。信号线缆和动力线缆分槽布线，间距大于100毫米。必要时选屏蔽型M8连接器线缆，屏蔽层在控制柜端接地。
如需M8连接器选型或接线技术支持，请联系科迎法电气技术团队。除了电气连接产品，我们同时提供太阳光模拟器等光电检测设备，服务工业自动化和检测领域。
