自动化设备设计时，传感器安装在设备外壳上，线缆需要穿入设备内部接线。这时候设备外壳上需要一个M8插座作为穿墙接口，传感器线缆的M8插头从外部插入插座，插座内部接线穿入设备。我们上海科迎法电气在连接器产品线中提供面板安装型M8插座，本文从设备设计工程师和维修电工的需求出发，讲清楚M8插座和插头的区别、插座选型、接线和密封方法。
M8插座和M8插头选型、接线和密封方法详解
一、M8插座和M8插头的区别
M8连接器是M8乘1螺纹接口的圆形连接器，分插头（公头）和插座（母头）两部分。两者配合使用才能构成完整连接。
M8插头（公头）。插头上有插针（凸出的金属针），安装在电缆端。传感器自带线缆末端通常是M8插头（注塑一体式），或者设备外部接线用M8插头。插头从外部旋入插座螺纹，插针插入插座的插孔中建立电气连接。
M8插座（母头）。插座上有插孔（凹进去的金属套筒），安装在设备面板或外壳上。插座是固定端，不随线缆移动。插座通过法兰或螺纹固定在面板上，插座背面的接线端子在设备内部接线。
区分方法。看金属触点形状。触点是凸出的金属针是插头（公头）。触点是凹进去的金属孔是插座（母头）。M8螺纹连接时，插头螺纹在内侧（凸螺纹），插座螺纹在外侧（凹螺纹）。插头从外部旋入插座的螺纹孔中。
一句话总结。插头在电缆端，跟着线走。插座在面板端，固定不动。插头插向插座，不是插座插向插头。
二、M8插座两种安装类型
面板安装型M8插座分铸头式和可插拔式两种，安装方式和接线方式完全不同。

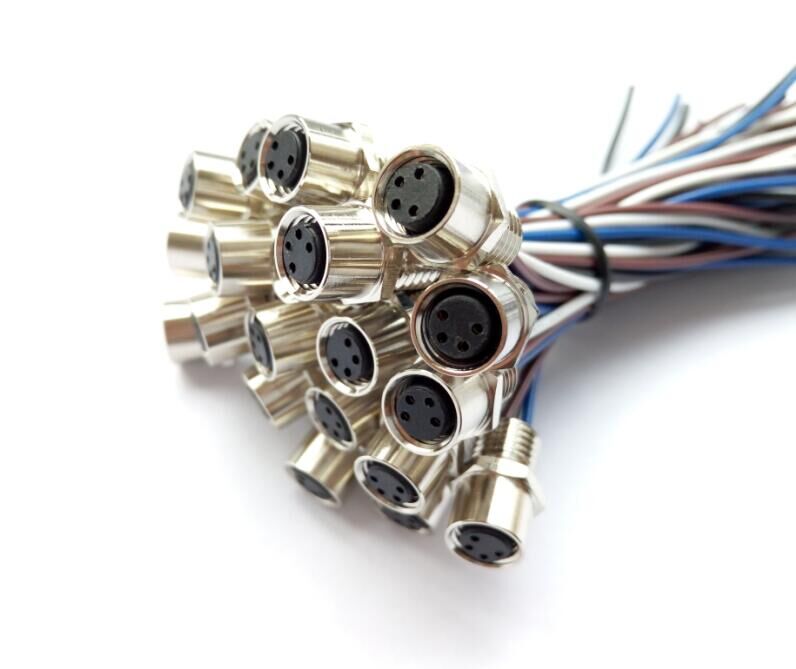

铸头式M8插座（注塑一体式）。铸头式插座在出厂时已经注塑好外壳和固定螺母，整体不可拆卸。插座正面是M8螺纹孔和插孔触点，背面是注塑成型的接线电缆（电缆从插座背面引出，线芯已经注塑在插座内部，用户不可打开维修）。铸头式插座的优点是密封性能好（注塑一体IP67以上），安装简单（从面板正面穿入，背面用螺母固定）。缺点是接线固定不可更改，如果电缆长度或线芯定义不匹配需要定制。铸头式插座适合标准传感器接线，不需要现场改接线的场合。
可插拔式M8插座（现场接线型）。可插拔式插座外壳可以打开，内部有接线端子，用户在现场自行接线。插座正面是M8螺纹孔和插孔触点（和铸头式相同），背面是可拆卸外壳，打开后露出接线端子（螺丝压线式或弹簧接线式）。可插拔式插座的优点是接线灵活，用户可自行接线更改线序。缺点是密封性能依赖现场安装质量（密封圈和锁紧螺母安装不到位防护等级下降），安装复杂度高于铸头式。可插拔式插座适合需要现场接线、调试或维修的场合。
选型建议。标准传感器接线选铸头式（密封可靠安装简单）。需要现场接线或调试选可插拔式（接线灵活但需注意密封）。需要IP68防护等级选铸头式（注塑一体密封性好于可拆卸式）。
三、面板安装尺寸和法兰规格
M8插座面板安装需要设备外壳上开孔。开孔尺寸和插座法兰规格匹配。
铸头式插座开孔。标准M8铸头式插座面板开孔直径12到12.5毫米（M8乘1螺纹外径约10毫米，加密封圈外径约12毫米）。面板厚度1到4毫米。插座从面板正面穿入，背面用配套锁紧螺母固定。螺母和面板之间加平垫圈和密封垫圈实现密封。
可插拔式插座开孔。标准M8可插拔式插座面板开孔直径15到16毫米（外壳比铸头式大）。面板厚度1到5毫米。插座有法兰面或六角螺母面，面板正面贴密封垫圈，背面用锁紧螺母固定。部分型号有M12乘1安装螺纹（插座外壳外侧螺纹），直接拧入面板螺纹孔。
法兰安装型。部分M8插座底部有方形法兰盘（约20乘20毫米），法兰上有2到4个安装孔（M3或M2.5螺钉）。法兰安装不需要开大孔，只需要在面板上钻2到4个螺钉孔。法兰安装适合面板较薄或不方便开大孔的场合。
四、M8插座3芯和4芯引脚定义
M8插座的引脚定义和M8插头一致，只是触点形状不同（插座是插孔，插头是插针）。
3芯M8插座引脚定义。
1号插孔：正极电源输入（加24伏直流正极，棕色线）。
3号插孔：负极电源（0伏直流负极，蓝色线）。
4号插孔：信号输出（传感器信号，黑色线）。
注意3芯插座的引脚编号是1、3、4，2号位置没有安装插孔。这是IEC 61076-2-101标准规定。
4芯M8插座引脚定义。
1号插孔：正极电源输入（加24伏直流正极，棕色线）。
2号插孔：第二路信号输出（白色线）。
3号插孔：负极电源（0伏直流负极，蓝色线）。
4号插孔：第一路信号输出（黑色线）。
铸头式插座的电缆线色和引脚对应在出厂时已经注塑固定。可插拔式插座需要用户在接线端子上按引脚定义接线。接线前确认传感器或设备端的引脚定义，按对应关系接线。传感器为PNP输出时，4号信号插孔输出正电平。传感器为NPN输出时，4号信号插孔输出负电平。
五、M8插座密封安装方法
密封安装直接影响防护等级，安装不当会导致进水短路。
铸头式插座密封安装。面板开孔后去除毛刺（毛刺划伤密封垫圈导致泄漏）。面板正面贴O型密封垫圈或平垫圈，插座从正面穿入面板孔。背面套平垫圈和弹簧垫圈，拧上锁紧螺母。拧紧力矩0.5到1牛米（M8螺纹小不要过度拧紧，过度拧紧可能压裂密封圈或面板）。密封圈被面板和螺母端面均匀压紧，形成密封。电缆从插座背面引出，电缆穿线孔如有密封圈也要压紧。
可插拔式插座密封安装。面板开孔同铸头式。插座正面贴密封垫圈穿入面板孔，背面锁紧螺母固定。打开插座背面外壳，接线端子按引脚定义接线。接线完成后装回外壳，注意外壳和插座体之间的密封圈是否在位。拧紧外壳锁紧螺纹压紧密封圈。电缆从外壳尾部的电缆密封件穿出，拧紧电缆密封螺母压紧电缆外径。密封圈和电缆外径匹配（公差正负0.5毫米），电缆过细密封不良。
密封检查方法。目视检查密封圈是否均匀压紧（无偏斜无缺口）。防水测试：面板密封处喷水5分钟（IP65标准）或浸水30分钟（IP67标准）后打开检查内部无水迹。
六、常见故障排查
故障一 插座和插头不匹配。M8连接器有A编码（标准传感器用）、B编码（以太网用）等编码类型。A编码插座只能配A编码插头。插头旋入时卡住或旋不到底，检查编码键槽是否对齐，确认编码类型一致。
故障二 接触不良信号不稳。可插拔式插座接线端子螺丝松动，或插孔触点氧化。拆开外壳检查端子螺丝是否拧紧，插孔内部是否有氧化物。用电子清洁剂清洗插孔。铸头式插座无法拆修，确认故障在插座后整体更换。
故障三 插座进水短路。密封圈老化或安装不到位。检查面板密封垫圈是否变形老化，更换密封垫圈。检查电缆密封件是否压紧。面板开孔有毛刺划伤密封圈，去除毛刺更换密封圈。
故障四 插座螺纹滑丝。M8螺纹为M8乘1，螺距1毫米较细。反复插拔导致螺纹磨损滑丝。铸头式插座螺纹滑丝无法修复，整体更换。预防措施：插拔时对准螺纹垂直旋入，不要歪斜硬拧。螺纹涂抹少量硅脂润滑减少磨损。
故障五 插座背面电缆断裂。铸头式插座电缆在注塑根部反复弯折导致断芯。安装时在电缆根部加应力释放套（弹簧护套或热缩套管）分散弯折应力。布线时电缆弯曲半径不小于电缆外径的6倍。
如需M8插座选型或安装技术支持，请联系科迎法电气技术团队。除了电气连接产品，我们同时提供太阳光模拟器等光电检测设备，服务工业自动化和检测领域。
