M12连接器屏蔽型与非屏蔽型EMC对比及屏蔽层接线方法
一、屏蔽型与非屏蔽型的结构差异

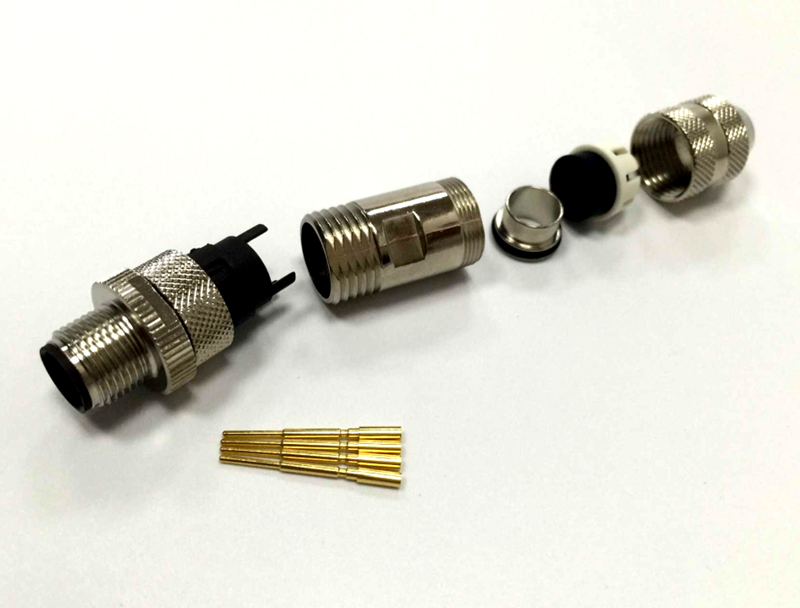

M12屏蔽型连接器在标准连接器基础上增加了金属屏蔽层。屏蔽层覆盖在绝缘层外表面，通常采用铜合金或镀镍铜壳体，将连接器内部导体与外部电磁环境隔离。屏蔽层通过连接器外壳的弹簧触点或接地端子与设备接地系统连接。

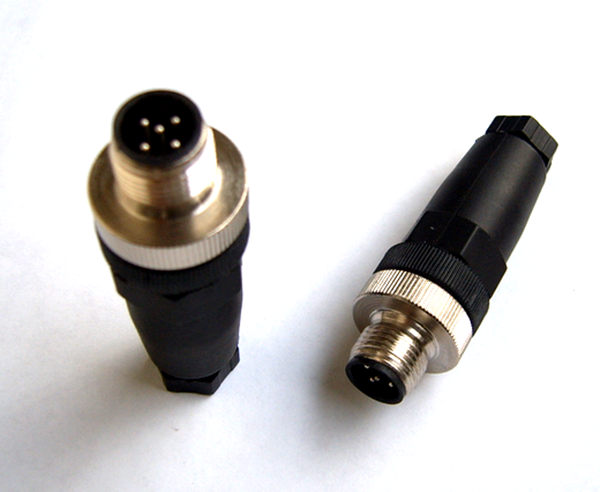

非屏蔽型M12连接器只有绝缘外壳，没有金属屏蔽层。外壳材料通常为PBT或PA工程塑料，对电磁波基本透明，内部导体直接暴露在外部电磁环境中。
从结构上看，屏蔽型连接器比非屏蔽型多了一层金属壳体和接地结构。在4芯和5芯连接器中，屏蔽型通常多出一个接地端子或在壳体上设计接地弹簧。在8芯连接器中，由于针数多空间紧张，屏蔽设计更复杂，成本差异更大。
二、电磁兼容原理与干扰类型
工业现场的电磁干扰主要来自三类源：
变频器和高频开关电源产生的高频传导干扰和辐射干扰。变频器输出PWM波形包含大量高频谐波，频率从几十千赫到数十兆赫。这些高频信号通过空间辐射或地线传导耦合到附近的信号线中。
电焊机和大电流设备产生的低频磁场干扰。大电流设备在通断时产生强磁场变化，感应到附近信号线上形成工频干扰。
无线通信设备产生的射频干扰。工厂内Wi-Fi、对讲机、RFID等设备在特定频率上产生较强电磁场，可能耦合到信号线上。
屏蔽型连接器通过法拉第笼效应将内部导体与外部电磁场隔离。外部电磁场在金属屏蔽层上产生感应电流，感应电流产生相反方向的电磁场抵消外部场，使内部导体受到的干扰大幅降低。屏蔽效果用屏蔽效能衡量，单位为分贝。M12屏蔽型连接器在100兆赫频率下的屏蔽效能通常为40到60分贝。
三、屏蔽层接线方法
屏蔽型连接器的效果取决于屏蔽层是否正确接地。常见的屏蔽层接线方法有三种：
单端接地：屏蔽层在连接器的一端接地，另一端悬空。单端接地只对高频电磁场有屏蔽效果，对低频磁场基本无效。适用于信号频率较高但现场没有大电流设备的场景。单端接地的接地端应选择信号源端（传感器端）接地，这样屏蔽层上的感应电流不会通过信号地线形成回路。
双端接地：屏蔽层在连接器两端都接地。双端接地对低频磁场有较好的屏蔽效果，因为屏蔽层与地线形成闭合回路，外部磁场在回路中感应电流产生相反磁场抵消干扰。但双端接地在高频下可能引入地环路问题——两端地电位不同时，屏蔽层上产生地环路电流，反而通过电容耦合到内部导体。双端接地适用于现场有大电流设备但信号频率不高的场景。
混合接地：屏蔽层在低频端单端接地，在高频端通过电容接地。混合接地兼顾了低频磁场屏蔽和高频电磁屏蔽，但需要额外安装接地电容，结构复杂。适用于对电磁兼容要求严格的场景，如汽车电子和医疗设备。
四、选型判断依据
是否选择屏蔽型M12连接器取决于信号类型和现场电磁环境：
模拟信号（4到20毫安、0到10伏）：模拟信号对干扰敏感，在变频器密集的现场应选屏蔽型。4到20毫安信号本身有较强抗干扰能力，但现场变频器功率超过22千瓦时建议选屏蔽型。
数字信号（RS485、CAN总线）：数字信号抗干扰能力较强，但通信速率高时对高频干扰敏感。RS485通信速率超过1兆波特或CAN总线超过500千波特时，建议选屏蔽型，屏蔽层单端接地。
传感器信号（接近开关、编码器）：接近开关信号电平高抗干扰强，一般非屏蔽型即可。编码器信号频率高且线数多，建议选屏蔽型，特别是输出频率超过100千赫的高速编码器。
布线环境：连接器到设备的线缆长度超过5米，或线缆与动力线平行走线超过1米，建议选屏蔽型。线缆长度短且与动力线完全分开走线的场景，非屏蔽型通常足够。
五、屏蔽层常见错误
屏蔽层未接地：选了屏蔽型连接器但安装时忘记将屏蔽层连接到接地端子。此时屏蔽层悬浮，不仅不起屏蔽作用，还可能通过电容耦合引入更多干扰。
屏蔽层两端接不同地：两端连接到不同的接地母线，地电位差驱动地环路电流。表现为信号上叠加工频干扰，示波器观察可见50赫正弦波。
屏蔽层只接外壳不接信号地：屏蔽层通过连接器金属外壳接触设备壳体，但没有连接到信号地。这种接法对辐射干扰有一定效果，但对传导干扰无效。正确做法是屏蔽层同时连接到设备壳体和信号地。
线缆屏蔽层与连接器屏蔽层不连续：线缆使用了屏蔽线但连接器选了非屏蔽型，或者线缆屏蔽层在连接器入口处被裁掉。屏蔽系统的连续性被破坏，屏蔽效果大打折扣。
科迎法电气建议用户在选型前先评估现场电磁环境等级。如果现场只有普通照明和小功率设备，非屏蔽型经济性更好。如果现场有变频器、大功率电机或无线设备，屏蔽型是必要选择。屏蔽型的额外成本只在正确安装的前提下才能体现价值，安装环节的培训和验收同样重要。
