上海科迎法电气技术部在矿用电液连接器的研发和生产过程中发现，用户对连接器的关注点集中在"密封"和"机械强度"上，对"信号传输质量"重视不够。随着电液控制支架智能化程度提高——支架上传感器数量越来越多（压力、行程、倾角、视频等），信号路数从早期的2到3路增加到8到12路，信号类型从单纯的开关量扩展到模拟量和数字通信，信号传输的可靠性面临更大挑战。井下电磁环境恶劣（变频器、采煤机、运输机等大功率设备产生的电磁干扰），如果连接器的信号传输和屏蔽设计不当，会导致信号失真、误动作甚至安全事故。本文从信号完整性角度出发，讲解矿用电液连接器的接触电阻控制、屏蔽层接地、电磁干扰防护以及信号衰减排查方法。

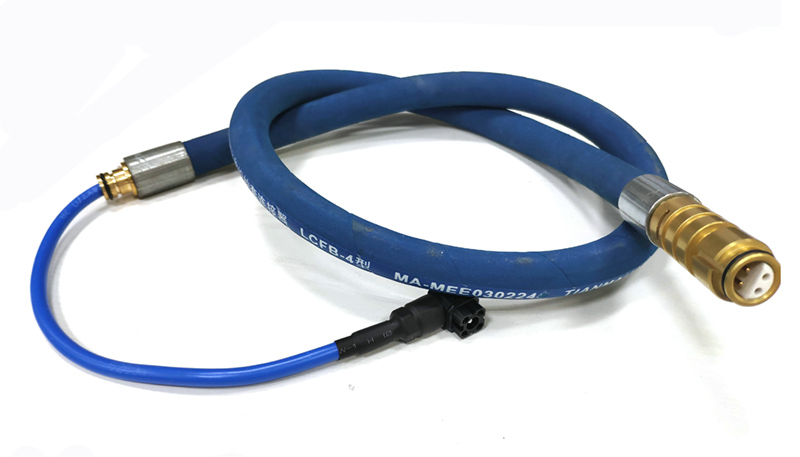

矿用电液连接器信号传输可靠性与屏蔽抗干扰方法

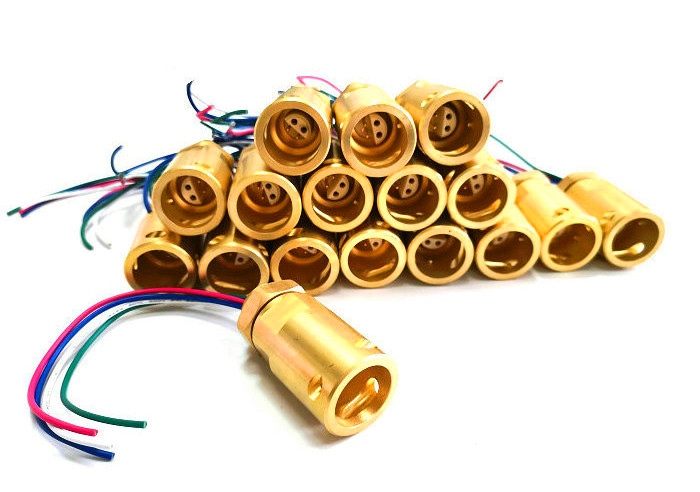

一、矿用电液连接器传输的信号类型
现代电液控制支架上的信号类型主要有以下几类：
类型一 电源供电。24V DC直流电源，为支架控制器、传感器、电磁先导阀供电。电流通常0.5到5A，对接触电阻要求不高（压降在0.5V以内即可），但对载流能力和长期可靠性有要求。
类型二 模拟量信号。压力传感器输出的4到20mA电流信号或0到10V电压信号，行程传感器输出的电阻值或电压信号。这些信号幅度小、精度要求高——4到20mA信号如果接触电阻增大1欧姆，在20mA时压降20mV，对于24V供电系统可以接受，但如果接触电阻波动（接触不良时电阻在0.1到10欧姆之间跳动），会导致信号跳变，控制器误判传感器故障。
类型三 数字通信信号。支架控制器与主控之间的CAN总线通信或RS485通信，波特率通常9.6kbps到1Mbps。数字通信对信号完整性要求高——如果接触电阻过大或屏蔽不良，会导致通信误码率升高，严重时通信中断。CAN总线要求差分信号两根线的阻抗匹配，连接器的接触电阻如果不对称（正线和负线电阻差太大），会影响差分信号质量。
类型四 开关量信号。行程开关、到位开关、急停按钮的通断信号。开关量信号对接触电阻要求不高（只要能通断就行），但接触不良会导致信号时断时续，控制器误判状态。
二、接触电阻对信号传输的影响
接触电阻是影响信号传输质量的最关键因素。正常接触电阻应该在几毫欧到几十毫欧之间。如果接触电阻异常增大，对不同信号的影响不同：
对电源供电的影响：接触电阻增大导致压降增大，24V电源在连接器处可能降到22V甚至更低。如果控制器最低工作电压是20V，22V还能工作但裕量很小。多级串联的连接器压降叠加，末端设备可能电压不足。
对模拟量信号的影响：4到20mA电流信号是恒流源输出，接触电阻增大不影响电流值（在恒流范围内），但如果接触电阻大到导致信号回路开路（如几百欧姆），传感器输出会超出能力范围，信号失真。0到10V电压信号对接触电阻更敏感——如果信号线接触电阻1欧姆，控制器输入阻抗10千欧，信号线上的压降约1mV（可以忽略），但如果接触电阻到100欧姆，压降约100mV，对于10V满量程信号误差达1%。
对数字通信的影响：CAN总线和RS485通信对接触电阻有一定容忍度，但接触电阻过大会导致信号衰减和反射，通信误码率升高。更严重的是接触电阻不稳定（接触不良时电阻跳动）——数字信号在电阻跳变时产生尖峰干扰，导致接收端误码。
对开关量的影响：开关量信号最不怕接触电阻增大（只要能通断），但最怕接触电阻不稳定——如果行程开关接通后连接器接触电阻波动，控制器可能读到"有信号→无信号→有信号"的跳变，误判为开关抖动或故障。
三、接触电阻控制方法
控制一 镀金接触件
接触件镀层对接触电阻影响很大。镀金的接触电阻最小且最稳定（金不氧化，接触电阻长期不变），但成本高。镀锡的初始接触电阻与镀金接近，但在井下潮湿环境中会逐渐氧化，接触电阻增大。镀镍的抗氧化性比镀锡好但不如镀金。
建议：井下关键信号传输（模拟量、数字通信）选镀金接触件，金层厚度至少0.5μm。开关量和电源供电可选镀镍或镀锡（成本较低）。同一连接器中不同针用不同镀层是一种经济方案——信号针镀金，电源针镀锡。
控制二 接触压力保证
接触电阻与接触压力的关系：在一定范围内，接触压力越大接触电阻越小。矿用连接器的接触压力由插孔的弹性结构决定——插孔弹片弹性好、插针直径匹配时接触压力大。振动环境中接触压力可能波动，导致接触电阻不稳定。
保证方法：第一，选接触压力大的连接器（可通过查看接触压力参数判断）；第二，锁紧机构锁紧到位，提供持续的轴向保持力；第三，定期检查锁紧状态，发现松动及时拧紧。
控制三 防止接触件微动磨损
微动磨损是振动环境中接触电阻增大的主要原因。微动磨损是指接触件之间微小的相对运动（振幅几微米到几十微米）导致接触表面材料逐渐磨损，接触电阻逐渐增大。
防止方法：第一，选用带锁紧圈或防松结构的连接器，减少微动幅度；第二，接触件表面镀金（金层的自润滑性可减少微动磨损）；第三，在接触面涂导电脂（导电脂含金属微粒，填充微小间隙，保持接触面导电性），但导电脂会吸引灰尘，需定期清洁更换。
控制四 定期清洁和检测
煤尘进入连接器后会堆积在接触件表面，形成绝缘层增大接触电阻。定期清洁是控制接触电阻的有效方法。清洁周期：工作面每1个月一次，巷道每3个月一次。清洁方法：断电后拆开连接器，用干净棉布或酒精棉擦拭接触件表面。检测方法：用微欧计或万用表测接触电阻，正常应在50mΩ以内，超过100mΩ需要清洁或更换。
四、屏蔽层接地方案
井下电磁环境复杂——变频器（采煤机、运输机变频驱动）产生强烈的电磁干扰，频率范围几kHz到几MHz。如果矿用电液连接器没有良好的屏蔽设计，干扰信号会耦合到信号线上，导致信号失真。
方案一 屏蔽型连接器选型
矿用电液连接器应选用屏蔽型——连接器内部有金属屏蔽壳体或屏蔽层，覆盖在接触件周围，将干扰信号屏蔽在外。屏蔽型连接器的外壳通常与设备接地连接，形成法拉第笼效应。非屏蔽型连接器在井下变频器附近使用时，干扰信号可以直接耦合到接触件上。
方案二 屏蔽层360度接地
屏蔽层的接地方式对屏蔽效果影响很大。最佳的接地方式是360度环形接地——屏蔽层在连接器入口处用金属环压紧，与连接器外壳形成360度环形接触。这种方式的高频屏蔽效果最好（高频电流在屏蔽层表面分布均匀）。如果只是用一根导线将屏蔽层"猪尾巴"式接地，高频屏蔽效果差（"猪尾巴"引线在高频下阻抗很大，如同天线一样反而引入干扰）。
方案三 屏蔽层单端接地还是双端接地
屏蔽层接地有两种策略——单端接地和双端接地。单端接地：屏蔽层只在一端接地（通常在控制器端），另一端悬空。优点是避免地环路干扰，缺点是对高频干扰屏蔽效果差。双端接地：屏蔽层两端都接地。优点是高频屏蔽效果好，缺点是如果两端地电位不同会形成地环路电流，引入低频干扰。
井下建议：CAN总线和RS485通信线屏蔽层单端接地（避免地环路），模拟量信号线根据干扰类型选择（高频干扰为主选双端接地，低频干扰为主选单端接地）。如果不确定，先试单端接地，如果干扰严重再改双端接地。
方案四 双绞线+屏蔽组合
对于差分信号（CAN、RS485），连接器内部的信号线应该是双绞线——双绞线的绞合节距决定了差模干扰的抑制能力。连接器的接触件排列应使差分信号对相邻（如针1和针2为CAN_H和CAN_L），减小信号环路面积。屏蔽型双绞线（STP）比非屏蔽双绞线（UTP）在井下环境中的抗干扰能力好3到10倍。
五、变频器干扰防护
井下变频器是最大的电磁干扰源。变频器的PWM开关频率通常2到16kHz，产生的谐波干扰频率可达几MHz。变频器干扰通过两种方式耦合到连接器信号线：
方式一 传导耦合。变频器输出的高频谐波通过共地线传导到信号线。如果信号线与变频器输出线共用接地路径，变频器的高频电流在接地阻抗上产生电压降，叠加到信号线上。防护方法：信号线与变频器输出线分开走线（间距至少20cm），信号接地与功率接地分开（在控制器端单点连接）。
方式二 辐射耦合。变频器输出线和电机线是辐射干扰源，向空间辐射高频电磁场，耦合到附近的信号线和连接器上。防护方法：信号线使用屏蔽线缆，连接器选用屏蔽型，屏蔽层良好接地。信号线远离变频器输出线和电机线（间距越大越好，无法远离时用金属管屏蔽）。
六、信号衰减排查方法
当矿用电液连接器传输的信号出现异常时（信号跳变、通信误码、传感器读数不准），需要排查是连接器问题还是其他问题。排查流程：
步骤一 确认故障现象。是信号跳变（接触不良）、信号偏低（衰减过大）、还是信号干扰（有杂波）？不同现象指向不同原因。
步骤二 检查连接器外观。拆开连接器，检查接触件有没有氧化、变形、退针，密封有没有失效进水。如果外观有明显问题，清洁或更换连接器后重新测试。
步骤三 测量接触电阻。断电后用微欧计测每根针的接触电阻，正常<50mΩ。如果某根针电阻偏大（>100mΩ），清洁后重测——如果清洁后正常说明是污染问题，如果仍偏大说明接触件磨损需要更换。
步骤四 检查屏蔽和接地。检查连接器屏蔽壳体是否完好、屏蔽层接地是否可靠、接地电阻是否足够低（<1欧姆）。用万用表测屏蔽层与设备外壳之间的电阻，如果电阻过大说明接地不良。
步骤五 对比测试。用一根已知良好的短线缆直接连接传感器和控制器（跳过连接器），如果信号正常说明是连接器或线缆问题，如果信号仍异常说明是传感器或控制器问题。
步骤六 示波器观察。如果万用表测不出问题，用示波器观察信号波形——正常的模拟量信号应该平滑稳定，如果有毛刺或跳变说明有干扰或接触不良。正常的数字通信信号应该波形干净，如果波形畸变或幅度不够说明衰减或干扰。
参考标准：MT/T 570-2017煤矿用电缆连接器、GB 3836.1-2021爆炸性环境 第1部分：设备 通用要求、GB 3836.4-2021爆炸性环境 第4部分：由本质安全型"i"保护的设备、GB/T 21413工业过程测量和控制 电磁兼容性、CAN 2.0B Controller Area Network规范
常见问题
问：矿用电液连接器的接触电阻多少算正常？怎么测？
答：正常接触电阻应该在50毫欧以下（好的镀金接触件可能只有5到10毫欧）。测量方法：断电后用微欧计或数字万用表的低阻档（4线制测量法）测量——一根探针接插针，另一根探针接插孔对应位置，读数为接触电阻。注意：万用表的普通电阻档（2线制）测量结果包含探针和表笔线的电阻（约0.2到0.5欧姆），不能准确反映接触电阻，必须用4线制测量法。如果测得接触电阻超过100毫欧，需要清洁接触件（酒精棉擦拭）后重测；如果清洁后仍超过100毫欧，说明接触件磨损或镀层损坏，建议更换连接器。
问：井下变频器干扰导致CAN通信误码率高，怎么解决？
答：分三步排查和解决。第一步——确认干扰来源：用示波器在CAN总线接收端观察波形，如果波形上有明显的高频毛刺（几十kHz到几MHz），且毛刺频率与变频器开关频率相关，基本确认是变频器干扰。第二步——检查屏蔽接地：CAN线缆屏蔽层是否完好？屏蔽层是否单端接地？接地电阻是否<1欧姆？连接器是否屏蔽型？如果以上任一项不满足，修复后重新测试。第三步——增加防护措施：如果屏蔽和接地都做好了仍有干扰，考虑增加措施——CAN线上加共模电感抑制共模干扰，CAN接口加TVS二极管抑制尖峰干扰，信号线穿磁环抑制高频干扰。必要时将CAN线缆穿金属管走线，金属管两端接地，形成额外屏蔽层。
问：矿用连接器的屏蔽层是单端接地好还是双端接地好？
答：没有绝对的答案，取决于干扰类型和系统设计。单端接地的优点是避免地环路（两端地电位差导致环流），缺点是高频屏蔽效果差（屏蔽层在高频下像天线一样）。双端接地的优点是高频屏蔽效果好（形成完整的法拉第笼），缺点是可能形成地环路。井下建议：CAN总线和RS485通信线用单端接地（在控制器端接地，传感器端悬空）——避免地环路干扰，CAN总线本身是差分信号，抗共模干扰能力较强。模拟量信号（4到20mA、0到10V）——如果干扰以高频为主（变频器PWM干扰），用双端接地；如果干扰以低频为主（地电位差），用单端接地。实际应用中可以先试单端接地，如果干扰严重改双端接地，通过对比选择效果更好的方案。
问：电液连接器里信号针和电源针混在一起，电源会不会干扰信号？
答：有一定影响，但通过设计可以减小。电源线（24V DC）通断时会产生瞬态电压波动和纹波，如果信号针紧邻电源针，电源纹波可能通过接触件之间的分布电容耦合到信号线上。减小干扰的方法：第一，选用信号针和电源针分开排列的连接器（信号针在一侧，电源针在另一侧，中间有接地针隔离）；第二，电源针选粗针（大直径接触件，载流能力强且电阻小，纹波压降小），信号针选细针（小直径，信号传输不需要大电流）；第三，电源线上加去耦电容（在控制器入口处加100μF电解+0.1μF陶瓷电容），吸收电源纹波；第四，信号线在控制器入口加RC低通滤波（截止频率根据信号带宽确定），滤除高频干扰。如果以上措施都做好，电源针对信号针的干扰可以控制在可接受范围内。
